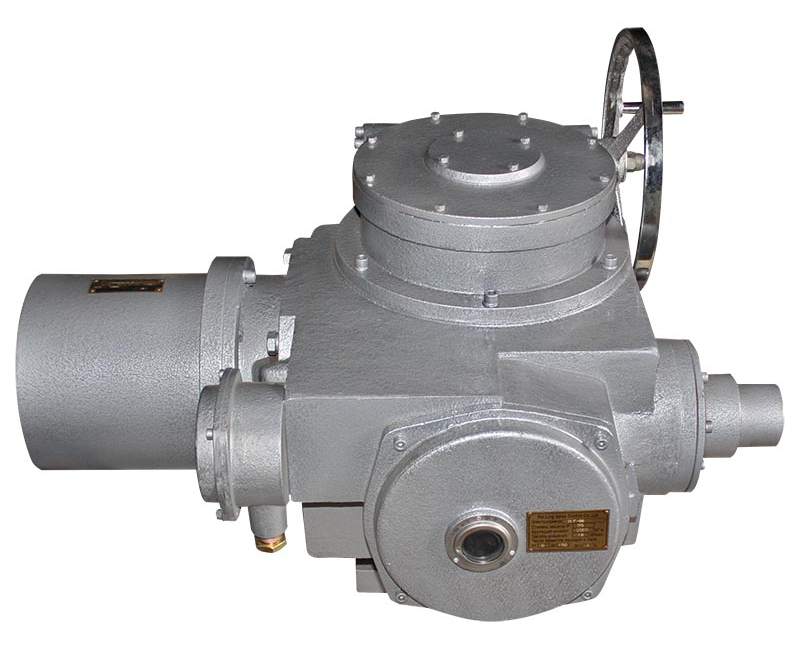

Электропривод Z-образный УАЗ-Z06.НГ.1800.24У
Технические характеристики:
Электропривод Z-образный УАЗ-Z06.НГ.1800.24У
Электрический привод, имеющий двустороннюю муфту. Электрический привод НГ общего промышленного предназначения используется для того, чтобы управлять трубопроводной запорной арматурой, которая устанавливается в различных помещениях, постройках, навесах или на открытом воздухе.
Электрический привод НГ-06 (УАЗ-Z06.НГ.1800.24У) способен функционировать в системах автоматического управления (включая использующие микропроцессорное оборудование). На трубопроводе электрические приводы устанавливаются в каком угодно положении. Предназначены для функционирования в повторно-кратковременном режиме с длительностью работы в 25%. Обыкновенное напряжение электрического привода НГ-06 (УАЗ-Z06.НГ.1800.24У) составляет 380 В, частота равняется 50 Гц, ток считается трехфазным переменным.
По желанию клиента электрические приводы оснащаются двигателями с частотой 50 либо же 60 Гц, а также напряжением в 220-660 В. Электрические двигатели гарантируют кратность соотношения пускового и номинального моментов не меньше 1,7.
Электрические приводы дают возможность выполнять следующие функции:
• открытие/закрытие арматурного прохода с пульта управления по нажатию клавиши пуска, остановку запорного арматурного устройства во всяком промежуточном состоянии по нажатию клавиши «стоп»;
• автоматическое выключение электрического двигателя при помощи муфты, которая ограничивает крутящий момент при достижении установленного крутящего момента на выходном валу в состоянии "закрыто"/"открыто" либо же при внезапном заедании передвижных элементов в течение хода на открывание/закрывание;
• сигнализацию пульта управления крайнего положения запорного арматурного устройства, а также срабатывания муфты, которая ограничивает крутящий момент;
• автоматическое выключение электрического двигателя путевым выключателем, если запорное арматурное устройство достигло крайнего положения;
• указание крайнего, а также промежуточного состояния запорного арматурного устройства на шкале;
• электрическую блокировку привода с работой иных механизмов, агрегатов;
• дистанционное указание того, насколько открыт арматурный проход на пульте управления.
По желанию заказчика электрические приводы могут быть поставлены с резистором, который используется для дистанционного указания уровня открытия арматурного прохода.
Приемный прибор не включается в поставочный комплект электрического привода НГ-06.
