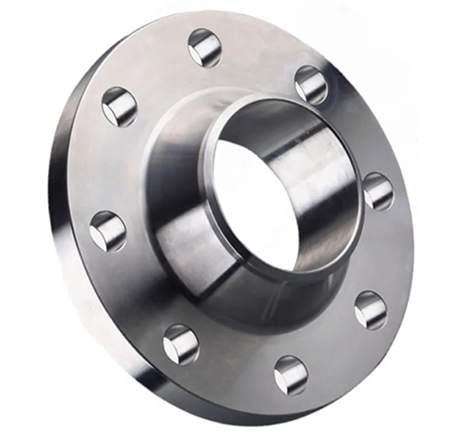

Фланцы воротниковые нержавеющие ГОСТ 12821-01 (Dn15-1200)
Технические характеристики:
Материал корпусных деталей:(08)12Х18Н10Т, 10Х17Н13М2Т (кислотостойкие), 20Х23Н18 (жаропрочные)
Номинальное давление, PN (МПа):до 6,3 МПа (63 кгс/см²)
Температура рабочей среды (°C):от -60°С до +600°С
Пожалуйста оставьте заявку на позицию "Фланцы воротниковые нержавеющие ГОСТ 12821-01 (Dn15-1200)" на данной странице. Наш менеджер свяжется с Вами и уточнит условия заказа.
Фланец нержавеющий воротниковый ГОСТ 12821-80
Фланец нержавеющий выполненный по стандарту ГОСТ 12821-80 - воротниковый фланец, круглой формы с выступом (воротником) предназначен для соединения труб, емкостного оборудования, запорно-регулирующей арматуры, насосного и прочего оборудования в единую систему.
Размерный ряд воротниковых фланцев стандарта ГОСТ 12821-80 (GOST 12821-80) соответствует размерному ряду нержавеющих бесшовных труб, запорно-регулирующей арматуры и трубопроводной арматуры выполненных по стандарту ГОСТ.
Нержавеющие фланцы ГОСТ 12821-80 изготавливаются из различных марок стали и сплавов, в зависимости от окружающей и рабочей среды где данные фланцы будут использованы.
Марка стали: (08)12Х18Н10Т, 10Х17Н13М2Т (кислотостойкие), 20Х23Н18 (жаропрочные).
Рабочее давление: от 0,1 МПа до 6,3 МПа (от 1 кгс/см², до 63 кгс/см²).
Рабочая температура: от -60°С до +600°С.
Обозначение и маркировка нержавеющего фланца: фланец 1-50-10 ГОСТ 12821-80, где (1 - вариант исполнения уплотнительной поверхности, 50 - условный диаметр фланца, 10 - допустимое рабочее давление данного фланца, ГОСТ 12820-80 - стандарт воротникового фланца).
Сфера применения
Высокое рабочее давление до 20 МПа, позволяет использовать воротниковый фланец ГОСТ 12821-80 12х18н10т на особо ответственных участках:
- нефтегазовая и химическая промышленность
- оборонная и судостроительная промышленность
- атомная промышленность
- производство запорно-регулирующей арматуры
- производство емкостного, насосного и прочего оборудования
Чертеж и размерный ряд фланца ГОСТ 12821-80 Pу 10/16
Размеры воротникового нержавеющего фланца ГОСТ 12821-80 марки стали 12Х18Н10Т/10Х17Н13М2Т на давление Ру 10/16
| Ду, мм | Диаметр внешний (D), мм | Диаметр меж осевого расстояния (D0), мм |
Размер крепежа (d0), мм | Диаметр у основания воротника (Dm), мм | Наружний диаметр воротника (Dn), мм | Диаметр внутренний (d1), мм | Толщина фланца (b), мм | Высота фланца (h4), мм |
Кол-во крепеж. отверст. (n), шт | Вес одного фланца, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 15
Ду, мм
|
95/95
Диаметр внешний (D), мм
|
65/65
Диаметр меж осевого расстояния (D0), мм
|
14/14
Размер крепежа (d0), мм
|
30/30
Диаметр у основания воротника (Dm), мм
|
19/19
Наружний диаметр воротника (Dn), мм
|
12/12
Диаметр внутренний (d1), мм
|
10/12
Толщина фланца (b), мм
|
33/33
Высота фланца (h4), мм
|
4/4
Кол-во крепеж. отверст. (n), шт
|
0,6/0,7
Вес одного фланца, кг
|
| 20
Ду, мм
|
105/105
Диаметр внешний (D), мм
|
75/75
Диаметр меж осевого расстояния (D0), мм
|
14/14
Размер крепежа (d0), мм
|
38/38
Диаметр у основания воротника (Dm), мм
|
26/26
Наружний диаметр воротника (Dn), мм
|
18/18
Диаметр внутренний (d1), мм
|
12/12
Толщина фланца (b), мм
|
36/36
Высота фланца (h4), мм
|
4/4
Кол-во крепеж. отверст. (n), шт
|
0,8/0,9
Вес одного фланца, кг
|
| 25
Ду, мм
|
115/115
Диаметр внешний (D), мм
|
85/85
Диаметр меж осевого расстояния (D0), мм
|
14/14
Размер крепежа (d0), мм
|
45/45
Диаметр у основания воротника (Dm), мм
|
33/33
Наружний диаметр воротника (Dn), мм
|
25/25
Диаметр внутренний (d1), мм
|
12/12
Толщина фланца (b), мм
|
38/38
Высота фланца (h4), мм
|
4/4
Кол-во крепеж. отверст. (n), шт
|
1/1,1
Вес одного фланца, кг
|
| 32
Ду, мм
|
135/135
Диаметр внешний (D), мм
|
100/100
Диаметр меж осевого расстояния (D0), мм
|
18/18
Размер крепежа (d0), мм
|
55/55
Диаметр у основания воротника (Dm), мм
|
39/39
Наружний диаметр воротника (Dn), мм
|
31/31
Диаметр внутренний (d1), мм
|
13/13
Толщина фланца (b), мм
|
40/40
Высота фланца (h4), мм
|
4/4
Кол-во крепеж. отверст. (n), шт
|
1,5/1,6
Вес одного фланца, кг
|
| 40
Ду, мм
|
145/145
Диаметр внешний (D), мм
|
110/110
Диаметр меж осевого расстояния (D0), мм
|
18/18
Размер крепежа (d0), мм
|
62/64
Диаметр у основания воротника (Dm), мм
|
46/46
Наружний диаметр воротника (Dn), мм
|
38/38
Диаметр внутренний (d1), мм
|
13/13
Толщина фланца (b), мм
|
42/42
Высота фланца (h4), мм
|
4/4
Кол-во крепеж. отверст. (n), шт
|
1,8/1,9
Вес одного фланца, кг
|
| 50
Ду, мм
|
160/160
Диаметр внешний (D), мм
|
125/125
Диаметр меж осевого расстояния (D0), мм
|
18/18
Размер крепежа (d0), мм
|
76/76
Диаметр у основания воротника (Dm), мм
|
58/58
Наружний диаметр воротника (Dn), мм
|
49/49
Диаметр внутренний (d1), мм
|
13/13
Толщина фланца (b), мм
|
42/45
Высота фланца (h4), мм
|
4/4
Кол-во крепеж. отверст. (n), шт
|
2,2/2,3
Вес одного фланца, кг
|
| 65
Ду, мм
|
180/180
Диаметр внешний (D), мм
|
145/145
Диаметр меж осевого расстояния (D0), мм
|
18/18
Размер крепежа (d0), мм
|
94/94
Диаметр у основания воротника (Dm), мм
|
77/77
Наружний диаметр воротника (Dn), мм
|
66/66
Диаметр внутренний (d1), мм
|
15/15
Толщина фланца (b), мм
|
45/47
Высота фланца (h4), мм
|
4/4
Кол-во крепеж. отверст. (n), шт
|
3,1/3,2
Вес одного фланца, кг
|
| 80
Ду, мм
|
195/195
Диаметр внешний (D), мм
|
160/160
Диаметр меж осевого расстояния (D0), мм
|
18/18
Размер крепежа (d0), мм
|
105/110
Диаметр у основания воротника (Dm), мм
|
90/90
Наружний диаметр воротника (Dn), мм
|
78/78
Диаметр внутренний (d1), мм
|
15/17
Толщина фланца (b), мм
|
47/50
Высота фланца (h4), мм
|
4/4
Кол-во крепеж. отверст. (n), шт
|
3,6/4,2
Вес одного фланца, кг
|
| 100
Ду, мм
|
215/215
Диаметр внешний (D), мм
|
180/180
Диаметр меж осевого расстояния (D0), мм
|
18/18
Размер крепежа (d0), мм
|
128/130
Диаметр у основания воротника (Dm), мм
|
110/110
Наружний диаметр воротника (Dn), мм
|
96/96
Диаметр внутренний (d1), мм
|
17/17
Толщина фланца (b), мм
|
48/50
Высота фланца (h4), мм
|
8/8
Кол-во крепеж. отверст. (n), шт
|
4,7/4,9
Вес одного фланца, кг
|
| 125
Ду, мм
|
245/245
Диаметр внешний (D), мм
|
210/210
Диаметр меж осевого расстояния (D0), мм
|
18/18
Размер крепежа (d0), мм
|
156/156
Диаметр у основания воротника (Dm), мм
|
135/135
Наружний диаметр воротника (Dn), мм
|
121/121
Диаметр внутренний (d1), мм
|
19/19
Толщина фланца (b), мм
|
57/57
Высота фланца (h4), мм
|
8/8
Кол-во крепеж. отверст. (n), шт
|
6,7/6,8
Вес одного фланца, кг
|
| 150
Ду, мм
|
280/280
Диаметр внешний (D), мм
|
240/240
Диаметр меж осевого расстояния (D0), мм
|
22/22
Размер крепежа (d0), мм
|
180/180
Диаметр у основания воротника (Dm), мм
|
161/161
Наружний диаметр воротника (Dn), мм
|
146/146
Диаметр внутренний (d1), мм
|
19/19
Толщина фланца (b), мм
|
57/57
Высота фланца (h4), мм
|
8/8
Кол-во крепеж. отверст. (n), шт
|
8/8,3
Вес одного фланца, кг
|
| 200
Ду, мм
|
335/335
Диаметр внешний (D), мм
|
295/295
Диаметр меж осевого расстояния (D0), мм
|
22/22
Размер крепежа (d0), мм
|
240/240
Диаметр у основания воротника (Dm), мм
|
222/222
Наружний диаметр воротника (Dn), мм
|
202/202
Диаметр внутренний (d1), мм
|
19/21
Толщина фланца (b), мм
|
58/58
Высота фланца (h4), мм
|
8/12
Кол-во крепеж. отверст. (n), шт
|
11,3/12
Вес одного фланца, кг
|
| 250
Ду, мм
|
390/405
Диаметр внешний (D), мм
|
350/355
Диаметр меж осевого расстояния (D0), мм
|
22/26
Размер крепежа (d0), мм
|
290/292
Диаметр у основания воротника (Dm), мм
|
278/278
Наружний диаметр воротника (Dn), мм
|
254/254
Диаметр внутренний (d1), мм
|
21/23
Толщина фланца (b), мм
|
60/65
Высота фланца (h4), мм
|
12/12
Кол-во крепеж. отверст. (n), шт
|
14,6/17
Вес одного фланца, кг
|
| 300
Ду, мм
|
440/460
Диаметр внешний (D), мм
|
400/410
Диаметр меж осевого расстояния (D0), мм
|
22/26
Размер крепежа (d0), мм
|
345/345
Диаметр у основания воротника (Dm), мм
|
330/330
Наружний диаметр воротника (Dn), мм
|
303/303
Диаметр внутренний (d1), мм
|
22/24
Толщина фланца (b), мм
|
60/66
Высота фланца (h4), мм
|
12/12
Кол-во крепеж. отверст. (n), шт
|
18,5/23
Вес одного фланца, кг
|
| 350
Ду, мм
|
500/520
Диаметр внешний (D), мм
|
460/470
Диаметр меж осевого расстояния (D0), мм
|
22/26
Размер крепежа (d0), мм
|
400/400
Диаметр у основания воротника (Dm), мм
|
382/382
Наружний диаметр воротника (Dn), мм
|
351/351
Диаметр внутренний (d1), мм
|
22/28
Толщина фланца (b), мм
|
60/70
Высота фланца (h4), мм
|
16/16
Кол-во крепеж. отверст. (n), шт
|
24/32
Вес одного фланца, кг
|
| 400
Ду, мм
|
565/580
Диаметр внешний (D), мм
|
515/525
Диаметр меж осевого расстояния (D0), мм
|
26/30
Размер крепежа (d0), мм
|
445/450
Диаметр у основания воротника (Dm), мм
|
432/432
Наружний диаметр воротника (Dn), мм
|
398/398
Диаметр внутренний (d1), мм
|
22/32
Толщина фланца (b), мм
|
60/75
Высота фланца (h4), мм
|
16/16
Кол-во крепеж. отверст. (n), шт
|
30/43
Вес одного фланца, кг
|
| 500
Ду, мм
|
670/710
Диаметр внешний (D), мм
|
620/650
Диаметр меж осевого расстояния (D0), мм
|
26/33
Размер крепежа (d0), мм
|
550/559
Диаметр у основания воротника (Dm), мм
|
535/535
Наружний диаметр воротника (Dn), мм
|
501/501
Диаметр внутренний (d1), мм
|
24/38
Толщина фланца (b), мм
|
65/90
Высота фланца (h4), мм
|
20/20
Кол-во крепеж. отверст. (n), шт
|
40/71
Вес одного фланца, кг
|
| 600
Ду, мм
|
780/840
Диаметр внешний (D), мм
|
725/770
Диаметр меж осевого расстояния (D0), мм
|
30/39
Размер крепежа (d0), мм
|
650/660
Диаметр у основания воротника (Dm), мм
|
636/636
Наружний диаметр воротника (Dn), мм
|
602/602
Диаметр внутренний (d1), мм
|
24/41
Толщина фланца (b), мм
|
65/90
Высота фланца (h4), мм
|
20/20
Кол-во крепеж. отверст. (n), шт
|
49/100
Вес одного фланца, кг
|
| 800
Ду, мм
|
1010/1020
Диаметр внешний (D), мм
|
950/950
Диаметр меж осевого расстояния (D0), мм
|
33/39
Размер крепежа (d0), мм
|
850/850
Диаметр у основания воротника (Dm), мм
|
826/826
Наружний диаметр воротника (Dn), мм
|
792/792
Диаметр внутренний (d1), мм
|
27/45
Толщина фланца (b), мм
|
75/95
Высота фланца (h4), мм
|
24/24
Кол-во крепеж. отверст. (n), шт
|
87/130
Вес одного фланца, кг
|
| 1000
Ду, мм
|
1220/1255
Диаметр внешний (D), мм
|
1160/1170
Диаметр меж осевого расстояния (D0), мм
|
33/45
Размер крепежа (d0), мм
|
1050/1060
Диаметр у основания воротника (Dm), мм
|
1028/1028
Наружний диаметр воротника (Dn), мм
|
992/992
Диаметр внутренний (d1), мм
|
29/49
Толщина фланца (b), мм
|
80/110
Высота фланца (h4), мм
|
28/28
Кол-во крепеж. отверст. (n), шт
|
120/203
Вес одного фланца, кг
|
Размеры в таблице соответствуют только фланцам ГОСТ 12821-80 с уплотнительным исполнением 1
Чертеж и размерный ряд фланца ГОСТ 12821-80 Pу 25/40
Размеры нержавеющего фланца ГОСТ 12821-80 марки стали 12Х18Н10Т/10Х17Н13М2Т на давление Ру 25/40
| Ду, мм |
Диаметр внешний (D), мм | Диаметр меж осевого расстояния (D0), мм |
Размер крепежа (d0), мм | Диаметр у основания воротника (Dm), мм | Наружный диаметр воротника (Dn), мм | Диаметр внутренний (dB), мм | Толщина фланца (b), мм | Высота ворот ника (h4), мм |
Кол-во крепеж. отверс тий(n), шт |
Вес одного фланца, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 15
Ду, мм
|
95/95
Диаметр внешний (D), мм
|
65/65
Диаметр меж осевого расстояния (D0), мм
|
14/14
Размер крепежа (d0), мм
|
30/30
Диаметр у основания воротника (Dm), мм
|
19/19
Наружный диаметр воротника (Dn), мм
|
12/12
Диаметр внутренний (dB), мм
|
14/14
Толщина фланца (b), мм
|
33/33
Высота ворот ника (h4), мм
|
4/4
Кол-во крепеж. отверс тий(n), шт
|
0,8/0,8
Вес одного фланца, кг
|
| 20
Ду, мм
|
105/105
Диаметр внешний (D), мм
|
75/75
Диаметр меж осевого расстояния (D0), мм
|
14/14
Размер крепежа (d0), мм
|
38/38
Диаметр у основания воротника (Dm), мм
|
26/26
Наружный диаметр воротника (Dn), мм
|
18/18
Диаметр внутренний (dB), мм
|
14/14
Толщина фланца (b), мм
|
34/34
Высота ворот ника (h4), мм
|
4/4
Кол-во крепеж. отверс тий(n), шт
|
1/1
Вес одного фланца, кг
|
| 25
Ду, мм
|
115/115
Диаметр внешний (D), мм
|
85/85
Диаметр меж осевого расстояния (D0), мм
|
14/14
Размер крепежа (d0), мм
|
45/45
Диаметр у основания воротника (Dm), мм
|
33/33
Наружный диаметр воротника (Dn), мм
|
25/25
Диаметр внутренний (dB), мм
|
14/14
Толщина фланца (b), мм
|
36/36
Высота ворот ника (h4), мм
|
4/4
Кол-во крепеж. отверс тий(n), шт
|
1,2/1,2
Вес одного фланца, кг
|
| 32
Ду, мм
|
135/135
Диаметр внешний (D), мм
|
100/100
Диаметр меж осевого расстояния (D0), мм
|
18/18
Размер крепежа (d0), мм
|
56/56
Диаметр у основания воротника (Dm), мм
|
39/39
Наружный диаметр воротника (Dn), мм
|
31/31
Диаметр внутренний (dB), мм
|
16/16
Толщина фланца (b), мм
|
43/43
Высота ворот ника (h4), мм
|
4/4
Кол-во крепеж. отверс тий(n), шт
|
1,8/1,8
Вес одного фланца, кг
|
| 40
Ду, мм
|
145/145
Диаметр внешний (D), мм
|
110/110
Диаметр меж осевого расстояния (D0), мм
|
18/18
Размер крепежа (d0), мм
|
64/64
Диаметр у основания воротника (Dm), мм
|
46/46
Наружный диаметр воротника (Dn), мм
|
38/38
Диаметр внутренний (dB), мм
|
16/16
Толщина фланца (b), мм
|
45/45
Высота ворот ника (h4), мм
|
4/4
Кол-во крепеж. отверс тий(n), шт
|
2,1/2,2
Вес одного фланца, кг
|
| 50
Ду, мм
|
160/160
Диаметр внешний (D), мм
|
125/125
Диаметр меж осевого расстояния (D0), мм
|
18/18
Размер крепежа (d0), мм
|
76/76
Диаметр у основания воротника (Dm), мм
|
58/58
Наружный диаметр воротника (Dn), мм
|
49/49
Диаметр внутренний (dB), мм
|
17/17
Толщина фланца (b), мм
|
45/45
Высота ворот ника (h4), мм
|
4/4
Кол-во крепеж. отверс тий(n), шт
|
2,8/2,8
Вес одного фланца, кг
|
| 65
Ду, мм
|
180/180
Диаметр внешний (D), мм
|
145/145
Диаметр меж осевого расстояния (D0), мм
|
18/18
Размер крепежа (d0), мм
|
96/96
Диаметр у основания воротника (Dm), мм
|
77/77
Наружный диаметр воротника (Dn), мм
|
66/66
Диаметр внутренний (dB), мм
|
19/19
Толщина фланца (b), мм
|
50/50
Высота ворот ника (h4), мм
|
8/8
Кол-во крепеж. отверс тий(n), шт
|
3,8/3,8
Вес одного фланца, кг
|
| 80
Ду, мм
|
195/195
Диаметр внешний (D), мм
|
160/160
Диаметр меж осевого расстояния (D0), мм
|
18/18
Размер крепежа (d0), мм
|
110/
Диаметр у основания воротника (Dm), мм
|
90/90
Наружный диаметр воротника (Dn), мм
|
78/78
Диаметр внутренний (dB), мм
|
19/21
Толщина фланца (b), мм
|
52/55
Высота ворот ника (h4), мм
|
8/8
Кол-во крепеж. отверс тий(n), шт
|
4,4/4,9
Вес одного фланца, кг
|
| 100
Ду, мм
|
230/230
Диаметр внешний (D), мм
|
190/190
Диаметр меж осевого расстояния (D0), мм
|
22/22
Размер крепежа (d0), мм
|
132/138
Диаметр у основания воротника (Dm), мм
|
110/110
Наружный диаметр воротника (Dn), мм
|
96/96
Диаметр внутренний (dB), мм
|
21/23
Толщина фланца (b), мм
|
58/65
Высота ворот ника (h4), мм
|
8/8
Кол-во крепеж. отверс тий(n), шт
|
6,6/7,4
Вес одного фланца, кг
|
| 125
Ду, мм
|
270/270
Диаметр внешний (D), мм
|
220/220
Диаметр меж осевого расстояния (D0), мм
|
26/26
Размер крепежа (d0), мм
|
160/160
Диаметр у основания воротника (Dm), мм
|
135/135
Наружный диаметр воротника (Dn), мм
|
121/120
Диаметр внутренний (dB), мм
|
23/25
Толщина фланца (b), мм
|
65/65
Высота ворот ника (h4), мм
|
8/8
Кол-во крепеж. отверс тий(n), шт
|
9,4/1,0
Вес одного фланца, кг
|
| 150
Ду, мм
|
300/300
Диаметр внешний (D), мм
|
250/250
Диаметр меж осевого расстояния (D0), мм
|
26/26
Размер крепежа (d0), мм
|
186/186
Диаметр у основания воротника (Dm), мм
|
161/161
Наружный диаметр воротника (Dn), мм
|
146/146
Диаметр внутренний (dB), мм
|
25/27
Толщина фланца (b), мм
|
68/68
Высота ворот ника (h4), мм
|
8/8
Кол-во крепеж. отверс тий(n), шт
|
12,5/13
Вес одного фланца, кг
|
| 200
Ду, мм
|
360/375
Диаметр внешний (D), мм
|
310/320
Диаметр меж осевого расстояния (D0), мм
|
26/30
Размер крепежа (d0), мм
|
245/250
Диаметр у основания воротника (Dm), мм
|
222/222
Наружный диаметр воротника (Dn), мм
|
202/202
Диаметр внутренний (dB), мм
|
27/35
Толщина фланца (b), мм
|
75/85
Высота ворот ника (h4), мм
|
12/12
Кол-во крепеж. отверс тий(n), шт
|
17,5/24
Вес одного фланца, кг
|
| 250
Ду, мм
|
425/445
Диаметр внешний (D), мм
|
370/385
Диаметр меж осевого расстояния (D0), мм
|
30/33
Размер крепежа (d0), мм
|
300/310
Диаметр у основания воротника (Dm), мм
|
278/278
Наружный диаметр воротника (Dn), мм
|
254/252
Диаметр внутренний (dB), мм
|
29/39
Толщина фланца (b), мм
|
75/98
Высота ворот ника (h4), мм
|
12/12
Кол-во крепеж. отверс тий(n), шт
|
24,4/37
Вес одного фланца, кг
|
| 300
Ду, мм
|
485/510
Диаметр внешний (D), мм
|
430/450
Диаметр меж осевого расстояния (D0), мм
|
30/33
Размер крепежа (d0), мм
|
352/368
Диаметр у основания воротника (Dm), мм
|
330/330
Наружный диаметр воротника (Dn), мм
|
303/301
Диаметр внутренний (dB), мм
|
32/42
Толщина фланца (b), мм
|
80/112
Высота ворот ника (h4), мм
|
16/16
Кол-во крепеж. отверс тий(n), шт
|
33,3/57
Вес одного фланца, кг
|
| 350
Ду, мм
|
550/570
Диаметр внешний (D), мм
|
490/510
Диаметр меж осевого расстояния (D0), мм
|
33/33
Размер крепежа (d0), мм
|
406/418
Диаметр у основания воротника (Dm), мм
|
382/382
Наружный диаметр воротника (Dn), мм
|
351/351
Диаметр внутренний (dB), мм
|
36/48
Толщина фланца (b), мм
|
85/116
Высота ворот ника (h4), мм
|
16/16
Кол-во крепеж. отверс тий(n), шт
|
46,6/70
Вес одного фланца, кг
|
| 400
Ду, мм
|
610/655
Диаметр внешний (D), мм
|
550/585
Диаметр меж осевого расстояния (D0), мм
|
33/39
Размер крепежа (d0), мм
|
463/480
Диаметр у основания воротника (Dm), мм
|
432/432
Наружный диаметр воротника (Dn), мм
|
398/398
Диаметр внутренний (dB), мм
|
40/54
Толщина фланца (b), мм
|
100/135
Высота ворот ника (h4), мм
|
16/16
Кол-во крепеж. отверс тий(n), шт
|
65/107
Вес одного фланца, кг
|
| 500
Ду, мм
|
730/755
Диаметр внешний (D), мм
|
660/670
Диаметр меж осевого расстояния (D0), мм
|
39/45
Размер крепежа (d0), мм
|
570/580
Диаметр у основания воротника (Dm), мм
|
535/535
Наружный диаметр воротника (Dn), мм
|
500/495
Диаметр внутренний (dB), мм
|
44/58
Толщина фланца (b), мм
|
100/140
Высота ворот ника (h4), мм
|
20/20
Кол-во крепеж. отверс тий(n), шт
|
89/133
Вес одного фланца, кг
|
| 600
Ду, мм
|
840/890
Диаметр внешний (D), мм
|
770/795
Диаметр меж осевого расстояния (D0), мм
|
39/52
Размер крепежа (d0), мм
|
670/686
Диаметр у основания воротника (Dm), мм
|
636/636
Наружный диаметр воротника (Dn), мм
|
600/595
Диаметр внутренний (dB), мм
|
49/58
Толщина фланца (b), мм
|
115/140
Высота ворот ника (h4), мм
|
20/20
Кол-во крепеж. отверс тий(n), шт
|
123/181
Вес одного фланца, кг
|
| 800
Ду, мм
|
1075/1135
Диаметр внешний (D), мм
|
990/1030
Диаметр меж осевого расстояния (D0), мм
|
45/56
Размер крепежа (d0), мм
|
874/908
Диаметр у основания воротника (Dm), мм
|
826/826
Наружный диаметр воротника (Dn), мм
|
790/795
Диаметр внутренний (dB), мм
|
55/71
Толщина фланца (b), мм
|
135/190
Высота ворот ника (h4), мм
|
24/24
Кол-во крепеж. отверс тий(n), шт
|
214/344
Вес одного фланца, кг
|
| 1000
Ду, мм
|
1315/1360
Диаметр внешний (D), мм
|
1210/1250
Диаметр меж осевого расстояния (D0), мм
|
56/56
Размер крепежа (d0), мм
|
1084/1140
Диаметр у основания воротника (Dm), мм
|
1028/1028
Наружный диаметр воротника (Dn), мм
|
992/995
Диаметр внутренний (dB), мм
|
59/77
Толщина фланца (b), мм
|
150/235
Высота ворот ника (h4), мм
|
28/28
Кол-во крепеж. отверс тий(n), шт
|
312/541
Вес одного фланца, кг
|
Размеры в таблице соответствуют только фланцам ГОСТ 12821-80 с уплотнительным исполнением 1
Чертеж и размерный ряд фланца ГОСТ 12821-80 Pу 63
Размеры нержавеющего фланца ГОСТ 12821-80 марки стали 12Х18Н10Т/10Х17Н13М2Т на давление Ру 63
| Ду, мм | Диаметр внешний (D), мм | Диаметр меж осевого расстояния (D0), мм |
Размер крепежа (d0), мм | Диаметр у основания воротника (Dm), мм |
Наружный диаметр воротника (Dn), мм | Диаметр внутрен ний (dB), мм |
Толщина фланца (b), мм | Высота ворот ника (h4), мм |
Кол-во креп. отверстий (n), шт | Вес одного фланца, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 15
Ду, мм
|
105
Диаметр внешний (D), мм
|
75
Диаметр меж осевого расстояния (D0), мм
|
14
Размер крепежа (d0), мм
|
38
Диаметр у основания воротника (Dm), мм
|
19
Наружный диаметр воротника (Dn), мм
|
12
Диаметр внутрен ний (dB), мм
|
16
Толщина фланца (b), мм
|
46
Высота ворот ника (h4), мм
|
4
Кол-во креп. отверстий (n), шт
|
1,1
Вес одного фланца, кг
|
| 20
Ду, мм
|
125
Диаметр внешний (D), мм
|
90
Диаметр меж осевого расстояния (D0), мм
|
18
Размер крепежа (d0), мм
|
48
Диаметр у основания воротника (Dm), мм
|
26
Наружный диаметр воротника (Dn), мм
|
18
Диаметр внутрен ний (dB), мм
|
18
Толщина фланца (b), мм
|
54
Высота ворот ника (h4), мм
|
4
Кол-во креп. отверстий (n), шт
|
1,9
Вес одного фланца, кг
|
| 25
Ду, мм
|
135
Диаметр внешний (D), мм
|
100
Диаметр меж осевого расстояния (D0), мм
|
18
Размер крепежа (d0), мм
|
52
Диаметр у основания воротника (Dm), мм
|
33
Наружный диаметр воротника (Dn), мм
|
25
Диаметр внутрен ний (dB), мм
|
20
Толщина фланца (b), мм
|
56
Высота ворот ника (h4), мм
|
4
Кол-во креп. отверстий (n), шт
|
2,2
Вес одного фланца, кг
|
| 32
Ду, мм
|
150
Диаметр внешний (D), мм
|
110
Диаметр меж осевого расстояния (D0), мм
|
22
Размер крепежа (d0), мм
|
64
Диаметр у основания воротника (Dm), мм
|
39
Наружный диаметр воротника (Dn), мм
|
31
Диаметр внутрен ний (dB), мм
|
21
Толщина фланца (b), мм
|
60
Высота ворот ника (h4), мм
|
4
Кол-во креп. отверстий (n), шт
|
3
Вес одного фланца, кг
|
| 40
Ду, мм
|
165
Диаметр внешний (D), мм
|
125
Диаметр меж осевого расстояния (D0), мм
|
22
Размер крепежа (d0), мм
|
74
Диаметр у основания воротника (Dm), мм
|
46
Наружный диаметр воротника (Dn), мм
|
37
Диаметр внутрен ний (dB), мм
|
21
Толщина фланца (b), мм
|
65
Высота ворот ника (h4), мм
|
4
Кол-во креп. отверстий (n), шт
|
3,8
Вес одного фланца, кг
|
| 50
Ду, мм
|
175
Диаметр внешний (D), мм
|
135
Диаметр меж осевого расстояния (D0), мм
|
22
Размер крепежа (d0), мм
|
86
Диаметр у основания воротника (Dm), мм
|
58
Наружный диаметр воротника (Dn), мм
|
47
Диаметр внутрен ний (dB), мм
|
23
Толщина фланца (b), мм
|
67
Высота ворот ника (h4), мм
|
4
Кол-во креп. отверстий (n), шт
|
4,7
Вес одного фланца, кг
|
| 65
Ду, мм
|
200
Диаметр внешний (D), мм
|
160
Диаметр меж осевого расстояния (D0), мм
|
22
Размер крепежа (d0), мм
|
106
Диаметр у основания воротника (Dm), мм
|
77
Наружный диаметр воротника (Dn), мм
|
64
Диаметр внутрен ний (dB), мм
|
25
Толщина фланца (b), мм
|
72
Высота ворот ника (h4), мм
|
8
Кол-во креп. отверстий (n), шт
|
6,3
Вес одного фланца, кг
|
| 80
Ду, мм
|
210
Диаметр внешний (D), мм
|
170
Диаметр меж осевого расстояния (D0), мм
|
22
Размер крепежа (d0), мм
|
120
Диаметр у основания воротника (Dm), мм
|
90
Наружный диаметр воротника (Dn), мм
|
77
Диаметр внутрен ний (dB), мм
|
27
Толщина фланца (b), мм
|
72
Высота ворот ника (h4), мм
|
8
Кол-во креп. отверстий (n), шт
|
7,3
Вес одного фланца, кг
|
| 100
Ду, мм
|
250
Диаметр внешний (D), мм
|
200
Диаметр меж осевого расстояния (D0), мм
|
26
Размер крепежа (d0), мм
|
140
Диаметр у основания воротника (Dm), мм
|
110
Наружный диаметр воротника (Dn), мм
|
94
Диаметр внутрен ний (dB), мм
|
29
Толщина фланца (b), мм
|
77
Высота ворот ника (h4), мм
|
8
Кол-во креп. отверстий (n), шт
|
11
Вес одного фланца, кг
|
| 125
Ду, мм
|
295
Диаметр внешний (D), мм
|
240
Диаметр меж осевого расстояния (D0), мм
|
30
Размер крепежа (d0), мм
|
172
Диаметр у основания воротника (Dm), мм
|
135
Наружный диаметр воротника (Dn), мм
|
118
Диаметр внутрен ний (dB), мм
|
33
Толщина фланца (b), мм
|
95
Высота ворот ника (h4), мм
|
8
Кол-во креп. отверстий (n), шт
|
17
Вес одного фланца, кг
|
| 150
Ду, мм
|
340
Диаметр внешний (D), мм
|
280
Диаметр меж осевого расстояния (D0), мм
|
33
Размер крепежа (d0), мм
|
206
Диаметр у основания воротника (Dm), мм
|
161
Наружный диаметр воротника (Dn), мм
|
142
Диаметр внутрен ний (dB), мм
|
35
Толщина фланца (b), мм
|
105
Высота ворот ника (h4), мм
|
8
Кол-во креп. отверстий (n), шт
|
25
Вес одного фланца, кг
|
| 200
Ду, мм
|
405
Диаметр внешний (D), мм
|
345
Диаметр меж осевого расстояния (D0), мм
|
33
Размер крепежа (d0), мм
|
264
Диаметр у основания воротника (Dm), мм
|
222
Наружный диаметр воротника (Dn), мм
|
198
Диаметр внутрен ний (dB), мм
|
41
Толщина фланца (b), мм
|
110
Высота ворот ника (h4), мм
|
12
Кол-во креп. отверстий (n), шт
|
36,6
Вес одного фланца, кг
|
| 250
Ду, мм
|
470
Диаметр внешний (D), мм
|
400
Диаметр меж осевого расстояния (D0), мм
|
39
Размер крепежа (d0), мм
|
316
Диаметр у основания воротника (Dm), мм
|
278
Наружный диаметр воротника (Dn), мм
|
246
Диаметр внутрен ний (dB), мм
|
45
Толщина фланца (b), мм
|
115
Высота ворот ника (h4), мм
|
12
Кол-во креп. отверстий (n), шт
|
51
Вес одного фланца, кг
|
| 300
Ду, мм
|
530
Диаметр внешний (D), мм
|
460
Диаметр меж осевого расстояния (D0), мм
|
39
Размер крепежа (d0), мм
|
370
Диаметр у основания воротника (Dm), мм
|
330
Наружный диаметр воротника (Dn), мм
|
294
Диаметр внутрен ний (dB), мм
|
50
Толщина фланца (b), мм
|
120
Высота ворот ника (h4), мм
|
16
Кол-во креп. отверстий (n), шт
|
69
Вес одного фланца, кг
|
| 350
Ду, мм
|
595
Диаметр внешний (D), мм
|
525
Диаметр меж осевого расстояния (D0), мм
|
39
Размер крепежа (d0), мм
|
430
Диаметр у основания воротника (Dm), мм
|
382
Наружный диаметр воротника (Dn), мм
|
342
Диаметр внутрен ний (dB), мм
|
56
Толщина фланца (b), мм
|
140
Высота ворот ника (h4), мм
|
16
Кол-во креп. отверстий (n), шт
|
99
Вес одного фланца, кг
|
Размеры в таблице соответствуют только фланцам ГОСТ 12821-80 с уплотнительным исполнением 1
Данная информация на сайте не является публичной офертой
