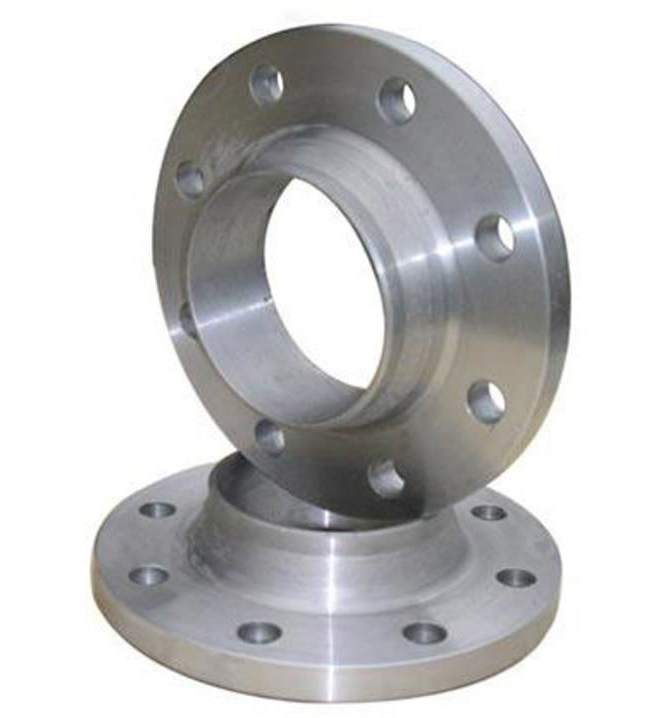

Фланцы воротниковые стальные ГОСТ 12821-01
Технические характеристики:
Номинальное давление, PN (МПа):2,0 МПа
Температура рабочей среды (°C):-70°С до +300°С
Фланцы плоские ГОСТ 12821-80 предназначены для соединения, стыковки, присоединения элементов трубопровода, работающих при давлениях от 0,16 МПа до 2,0 МПа.
ГОСТ 12821-80 Фланцы стальные воротниковые (Ру 16 атм.)
| Фланец | Диаметр болтов или шпилек,мм | Количество отверстий | Длина болта, мм | Длина шпилек,мм | Толщина фланца,мм | Толщина прокладки, мм | Масса фланца,кг |
|---|---|---|---|---|---|---|---|
| 10х16
Фланец
|
М 12
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
50
Длина болта, мм
|
80
Длина шпилек,мм
|
12
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
0,59
Масса фланца,кг
|
| 15х16
Фланец
|
М 12
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
50
Длина болта, мм
|
80
Длина шпилек,мм
|
12
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
0,68
Масса фланца,кг
|
| 20х16
Фланец
|
М 12
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
50
Длина болта, мм
|
80
Длина шпилек,мм
|
12
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
0,87
Масса фланца,кг
|
| 25х16
Фланец
|
М 12
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
50
Длина болта, мм
|
80
Длина шпилек,мм
|
12
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
1,05
Масса фланца,кг
|
| 32х16
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
60
Длина болта, мм
|
100
Длина шпилек,мм
|
13
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
1,54
Масса фланца,кг
|
| 40х16
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
60
Длина болта, мм
|
100
Длина шпилек,мм
|
13
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
1,85
Масса фланца,кг
|
| 50х16
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
60
Длина болта, мм
|
100
Длина шпилек,мм
|
13
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
2,28
Масса фланца,кг
|
| 65х16
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
70
Длина болта, мм
|
110
Длина шпилек,мм
|
15
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
3,19
Масса фланца,кг
|
| 80х16
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
70
Длина болта, мм
|
110
Длина шпилек,мм
|
17
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
4,21
Масса фланца,кг
|
| 100х16
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
70
Длина болта, мм
|
110
Длина шпилек,мм
|
17
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
4,9
Масса фланца,кг
|
| 125х16
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
70
Длина болта, мм
|
110
Длина шпилек,мм
|
19
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
6,75
Масса фланца,кг
|
| 150х16
Фланец
|
М 20
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
80
Длина болта, мм
|
130
Длина шпилек,мм
|
19
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
8,3
Масса фланца,кг
|
| (175х16)
Фланец
|
М 20
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
80
Длина болта, мм
|
130
Длина шпилек,мм
|
21
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
10,37
Масса фланца,кг
|
| 200х16
Фланец
|
М 20
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
80
Длина болта, мм
|
130
Длина шпилек,мм
|
21
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
11,79
Масса фланца,кг
|
| (225х16)
Фланец
|
М 20
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
80
Длина болта, мм
|
130
Длина шпилек,мм
|
21
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
14,12
Масса фланца,кг
|
| 250х16
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
90
Длина болта, мм
|
140
Длина шпилек,мм
|
23
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
17,36
Масса фланца,кг
|
| 300х16
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
100
Длина болта, мм
|
150
Длина шпилек,мм
|
24
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
22,76
Масса фланца,кг
|
| 350х16
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
16
Количество отверстий
|
110
Длина болта, мм
|
160
Длина шпилек,мм
|
28
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
32,04
Масса фланца,кг
|
| 400х16
Фланец
|
М 27
Диаметр болтов или шпилек,мм
|
16
Количество отверстий
|
120
Длина болта, мм
|
180
Длина шпилек,мм
|
32
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
43
Масса фланца,кг
|
| (450х16)
Фланец
|
М 27
Диаметр болтов или шпилек,мм
|
20
Количество отверстий
|
120
Длина болта, мм
|
180
Длина шпилек,мм
|
34
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
54
Масса фланца,кг
|
| 500х16
Фланец
|
М 30
Диаметр болтов или шпилек,мм
|
20
Количество отверстий
|
130
Длина болта, мм
|
200
Длина шпилек,мм
|
38
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
70,97
Масса фланца,кг
|
| 600х16
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
20
Количество отверстий
|
150
Длина болта, мм
|
230
Длина шпилек,мм
|
41
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
99,3
Масса фланца,кг
|
| (700х16)
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
24
Количество отверстий
|
160
Длина болта, мм
|
240
Длина шпилек,мм
|
43
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
105,9
Масса фланца,кг
|
| 800х16
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
24
Количество отверстий
|
160
Длина болта, мм
|
240
Длина шпилек,мм
|
45
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
130,57
Масса фланца,кг
|
| (900х16)
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
28
Количество отверстий
|
160
Длина болта, мм
|
240
Длина шпилек,мм
|
47
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
157,83
Масса фланца,кг
|
| 1000х16
Фланец
|
М 42
Диаметр болтов или шпилек,мм
|
28
Количество отверстий
|
180
Длина болта, мм
|
270
Длина шпилек,мм
|
49
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
203,39
Масса фланца,кг
|
| 1200х16
Фланец
|
М 48
Диаметр болтов или шпилек,мм
|
32
Количество отверстий
|
190
Длина болта, мм
|
290
Длина шпилек,мм
|
51
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
284,94
Масса фланца,кг
|
Примечание: Фланцы с условными проходами, указанными в скобках, не допускаются применять для арматуры общего назначения.
ГОСТ 12821-80 Фланцы стальные воротниковые (Ру 25 атм.)
| Фланец | Диаметр болтов или шпилек,мм | Количество отверстий | Длина болта, мм | Длина шпилек,мм | Толщина фланца,мм | Толщина прокладки, мм | Масса фланца,кг |
|---|---|---|---|---|---|---|---|
| 10х25
Фланец
|
М 12
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
60
Длина болта, мм
|
90
Длина шпилек,мм
|
14
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
0,68
Масса фланца,кг
|
| 15х25
Фланец
|
М 12
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
60
Длина болта, мм
|
90
Длина шпилек,мм
|
14
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
0,79
Масса фланца,кг
|
| 20х25
Фланец
|
М 12
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
60
Длина болта, мм
|
90
Длина шпилек,мм
|
14
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
0,97
Масса фланца,кг
|
| 25х25
Фланец
|
М 12
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
60
Длина болта, мм
|
90
Длина шпилек,мм
|
14
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
1,18
Масса фланца,кг
|
| 32х25
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
70
Длина болта, мм
|
110
Длина шпилек,мм
|
16
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
1,83
Масса фланца,кг
|
| 40х25
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
70
Длина болта, мм
|
110
Длина шпилек,мм
|
16
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
2,19
Масса фланца,кг
|
| 50х25
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
70
Длина болта, мм
|
110
Длина шпилек,мм
|
17
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
2,78
Масса фланца,кг
|
| 65х25
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
70
Длина болта, мм
|
110
Длина шпилек,мм
|
19
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
3,71
Масса фланца,кг
|
| 80х25
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
70
Длина болта, мм
|
110
Длина шпилек,мм
|
19
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
4,44
Масса фланца,кг
|
| 100х25
Фланец
|
М 20
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
80
Длина болта, мм
|
130
Длина шпилек,мм
|
21
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
6,51
Масса фланца,кг
|
| 125х25
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
90
Длина болта, мм
|
140
Длина шпилек,мм
|
23
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
9,41
Масса фланца,кг
|
| 150х25
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
100
Длина болта, мм
|
150
Длина шпилек,мм
|
25
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
12,52
Масса фланца,кг
|
| (175х25)
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
100
Длина болта, мм
|
150
Длина шпилек,мм
|
25
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
13,88
Масса фланца,кг
|
| 200х25
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
100
Длина болта, мм
|
150
Длина шпилек,мм
|
27
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
17,44
Масса фланца,кг
|
| (225х25)
Фланец
|
М 27
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
110
Длина болта, мм
|
170
Длина шпилек,мм
|
29
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
21,56
Масса фланца,кг
|
| 250х25
Фланец
|
М 27
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
110
Длина болта, мм
|
170
Длина шпилек,мм
|
29
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
24,4
Масса фланца,кг
|
| 300х25
Фланец
|
М 27
Диаметр болтов или шпилек,мм
|
16
Количество отверстий
|
120
Длина болта, мм
|
180
Длина шпилек,мм
|
32
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
33,29
Масса фланца,кг
|
| 350х25
Фланец
|
М 30
Диаметр болтов или шпилек,мм
|
16
Количество отверстий
|
130
Длина болта, мм
|
200
Длина шпилек,мм
|
36
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
46,57
Масса фланца,кг
|
| 400х25
Фланец
|
М 30
Диаметр болтов или шпилек,мм
|
16
Количество отверстий
|
140
Длина болта, мм
|
210
Длина шпилек,мм
|
40
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
64,81
Масса фланца,кг
|
| (450х25)
Фланец
|
М 30
Диаметр болтов или шпилек,мм
|
20
Количество отверстий
|
140
Длина болта, мм
|
210
Длина шпилек,мм
|
42
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
72,26
Масса фланца,кг
|
| 500х25
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
20
Количество отверстий
|
160
Длина болта, мм
|
240
Длина шпилек,мм
|
44
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
88,91
Масса фланца,кг
|
| 600х25
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
20
Количество отверстий
|
170
Длина болта, мм
|
250
Длина шпилек,мм
|
49
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
123,7
Масса фланца,кг
|
| (700х25)
Фланец
|
М 42
Диаметр болтов или шпилек,мм
|
24
Количество отверстий
|
180
Длина болта, мм
|
270
Длина шпилек,мм
|
53
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
166,81
Масса фланца,кг
|
| 800х25
Фланец
|
М 42
Диаметр болтов или шпилек,мм
|
24
Количество отверстий
|
190
Длина болта, мм
|
280
Длина шпилек,мм
|
55
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
213,9
Масса фланца,кг
|
| (900х25)
Фланец
|
М 48
Диаметр болтов или шпилек,мм
|
28
Количество отверстий
|
200
Длина болта, мм
|
300
Длина шпилек,мм
|
57
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
252,91
Масса фланца,кг
|
| 1000х25
Фланец
|
М 52
Диаметр болтов или шпилек,мм
|
28
Количество отверстий
|
210
Длина болта, мм
|
320
Длина шпилек,мм
|
59
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
312,12
Масса фланца,кг
|
| 1200х25
Фланец
|
М 52
Диаметр болтов или шпилек,мм
|
32
Количество отверстий
|
220
Длина болта, мм
|
330
Длина шпилек,мм
|
62
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
387,5
Масса фланца,кг
|
Примечание: Фланцы с условными проходами, указанными в скобках, не допускаются применять для арматуры общего назначения.
ГОСТ 12821-80 Фланцы стальные воротниковые (Ру 40 атм.)
| Фланец | Диаметр болтов или шпилек,мм | Количество отверстий | Длина болта, мм | Длина шпилек,мм | Толщина фланца,мм | Толщина прокладки, мм | Масса фланца,кг |
|---|---|---|---|---|---|---|---|
| 10х25
Фланец
|
М 12
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
60
Длина болта, мм
|
90
Длина шпилек,мм
|
14
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
0,68
Масса фланца,кг
|
| 15х25
Фланец
|
М 12
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
60
Длина болта, мм
|
90
Длина шпилек,мм
|
14
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
0,79
Масса фланца,кг
|
| 20х25
Фланец
|
М 12
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
60
Длина болта, мм
|
90
Длина шпилек,мм
|
14
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
0,97
Масса фланца,кг
|
| 25х25
Фланец
|
М 12
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
60
Длина болта, мм
|
90
Длина шпилек,мм
|
14
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
1,18
Масса фланца,кг
|
| 32х25
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
70
Длина болта, мм
|
110
Длина шпилек,мм
|
16
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
1,83
Масса фланца,кг
|
| 40х25
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
70
Длина болта, мм
|
110
Длина шпилек,мм
|
16
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
2,19
Масса фланца,кг
|
| 50х25
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
70
Длина болта, мм
|
110
Длина шпилек,мм
|
17
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
2,78
Масса фланца,кг
|
| 65х25
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
70
Длина болта, мм
|
110
Длина шпилек,мм
|
19
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
3,71
Масса фланца,кг
|
| 80х25
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
70
Длина болта, мм
|
110
Длина шпилек,мм
|
19
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
4,44
Масса фланца,кг
|
| 100х25
Фланец
|
М 20
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
80
Длина болта, мм
|
130
Длина шпилек,мм
|
21
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
6,51
Масса фланца,кг
|
| 125х25
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
90
Длина болта, мм
|
140
Длина шпилек,мм
|
23
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
9,41
Масса фланца,кг
|
| 150х25
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
100
Длина болта, мм
|
150
Длина шпилек,мм
|
25
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
12,52
Масса фланца,кг
|
| (175х25)
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
100
Длина болта, мм
|
150
Длина шпилек,мм
|
25
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
13,88
Масса фланца,кг
|
| 200х25
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
100
Длина болта, мм
|
150
Длина шпилек,мм
|
27
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
17,44
Масса фланца,кг
|
| (225х25)
Фланец
|
М 27
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
110
Длина болта, мм
|
170
Длина шпилек,мм
|
29
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
21,56
Масса фланца,кг
|
| 250х25
Фланец
|
М 27
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
110
Длина болта, мм
|
170
Длина шпилек,мм
|
29
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
24,4
Масса фланца,кг
|
| 300х25
Фланец
|
М 27
Диаметр болтов или шпилек,мм
|
16
Количество отверстий
|
120
Длина болта, мм
|
180
Длина шпилек,мм
|
32
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
33,29
Масса фланца,кг
|
| 350х25
Фланец
|
М 30
Диаметр болтов или шпилек,мм
|
16
Количество отверстий
|
130
Длина болта, мм
|
200
Длина шпилек,мм
|
36
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
46,57
Масса фланца,кг
|
| 400х25
Фланец
|
М 30
Диаметр болтов или шпилек,мм
|
16
Количество отверстий
|
140
Длина болта, мм
|
210
Длина шпилек,мм
|
40
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
64,81
Масса фланца,кг
|
| (450х25)
Фланец
|
М 30
Диаметр болтов или шпилек,мм
|
20
Количество отверстий
|
140
Длина болта, мм
|
210
Длина шпилек,мм
|
42
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
72,26
Масса фланца,кг
|
| 500х25
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
20
Количество отверстий
|
160
Длина болта, мм
|
240
Длина шпилек,мм
|
44
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
88,91
Масса фланца,кг
|
| 600х25
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
20
Количество отверстий
|
170
Длина болта, мм
|
250
Длина шпилек,мм
|
49
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
123,7
Масса фланца,кг
|
| (700х25)
Фланец
|
М 42
Диаметр болтов или шпилек,мм
|
24
Количество отверстий
|
180
Длина болта, мм
|
270
Длина шпилек,мм
|
53
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
166,81
Масса фланца,кг
|
| 800х25
Фланец
|
М 42
Диаметр болтов или шпилек,мм
|
24
Количество отверстий
|
190
Длина болта, мм
|
280
Длина шпилек,мм
|
55
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
213,9
Масса фланца,кг
|
| (900х25)
Фланец
|
М 48
Диаметр болтов или шпилек,мм
|
28
Количество отверстий
|
200
Длина болта, мм
|
300
Длина шпилек,мм
|
57
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
252,91
Масса фланца,кг
|
| 1000х25
Фланец
|
М 52
Диаметр болтов или шпилек,мм
|
28
Количество отверстий
|
210
Длина болта, мм
|
320
Длина шпилек,мм
|
59
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
312,12
Масса фланца,кг
|
| 1200х25
Фланец
|
М 52
Диаметр болтов или шпилек,мм
|
32
Количество отверстий
|
220
Длина болта, мм
|
330
Длина шпилек,мм
|
62
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
387,5
Масса фланца,кг
|
Примечание: Фланцы с условными проходами, указанными в скобках, не допускаются применять для арматуры общего назначения.
ГОСТ 12821-80 Фланцы стальные воротниковые (Ру 63 атм.)
| Фланец | Диаметр болтов или шпилек,мм | Количество отверстий | Длина болта, мм | Длина шпилек,мм | Толщина фланца,мм | Толщина прокладки, мм | Масса фланца,кг |
|---|---|---|---|---|---|---|---|
| 10х63
Фланец
|
М 12
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
60
Длина болта, мм
|
90
Длина шпилек,мм
|
16
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
1,03
Масса фланца,кг
|
| 15х63
Фланец
|
М 12
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
60
Длина болта, мм
|
90
Длина шпилек,мм
|
16
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
1,15
Масса фланца,кг
|
| 20х63
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
70
Длина болта, мм
|
110
Длина шпилек,мм
|
18
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
1,8
Масса фланца,кг
|
| 25х63
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
70
Длина болта, мм
|
110
Длина шпилек,мм
|
20
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
2,3
Масса фланца,кг
|
| 32х63
Фланец
|
М 20
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
80
Длина болта, мм
|
130
Длина шпилек,мм
|
21
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
2,94
Масса фланца,кг
|
| 40х63
Фланец
|
М 20
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
80
Длина болта, мм
|
130
Длина шпилек,мм
|
21
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
3,75
Масса фланца,кг
|
| 50х63
Фланец
|
М 20
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
90
Длина болта, мм
|
140
Длина шпилек,мм
|
23
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
4,63
Масса фланца,кг
|
| 65х63
Фланец
|
М 20
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
90
Длина болта, мм
|
140
Длина шпилек,мм
|
25
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
6,29
Масса фланца,кг
|
| 80х63
Фланец
|
М 20
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
100
Длина болта, мм
|
150
Длина шпилек,мм
|
27
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
7,22
Масса фланца,кг
|
| 100х63
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
110
Длина болта, мм
|
160
Длина шпилек,мм
|
29
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
10,71
Масса фланца,кг
|
| 125х63
Фланец
|
М 27
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
120
Длина болта, мм
|
180
Длина шпилек,мм
|
33
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
17,13
Масса фланца,кг
|
| 150х63
Фланец
|
М 30
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
130
Длина болта, мм
|
200
Длина шпилек,мм
|
35
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
24,6
Масса фланца,кг
|
| (175х63)
Фланец
|
М 30
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
130
Длина болта, мм
|
200
Длина шпилек,мм
|
39
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
28,61
Масса фланца,кг
|
| 200х63
Фланец
|
М 30
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
140
Длина болта, мм
|
210
Длина шпилек,мм
|
41
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
36,6
Масса фланца,кг
|
| (225х63)
Фланец
|
М 30
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
140
Длина болта, мм
|
210
Длина шпилек,мм
|
43
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
42,54
Масса фланца,кг
|
| 250х63
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
160
Длина болта, мм
|
240
Длина шпилек,мм
|
45
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
50,89
Масса фланца,кг
|
| 300х63
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
16
Количество отверстий
|
170
Длина болта, мм
|
250
Длина шпилек,мм
|
50
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
68,15
Масса фланца,кг
|
| 350х63
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
16
Количество отверстий
|
180
Длина болта, мм
|
260
Длина шпилек,мм
|
56
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
98,68
Масса фланца,кг
|
| 400х63
Фланец
|
М 42
Диаметр болтов или шпилек,мм
|
16
Количество отверстий
|
200
Длина болта, мм
|
290
Длина шпилек,мм
|
62
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
135,8
Масса фланца,кг
|
| 500х63
Фланец
|
М 48
Диаметр болтов или шпилек,мм
|
20
Количество отверстий
|
220
Длина болта, мм
|
320
Длина шпилек,мм
|
66
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
192,74
Масса фланца,кг
|
| 600х63
Фланец
|
М 52
Диаметр болтов или шпилек,мм
|
20
Количество отверстий
|
240
Длина болта, мм
|
350
Длина шпилек,мм
|
71
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
269,27
Масса фланца,кг
|
| (700х63)
Фланец
|
М 52
Диаметр болтов или шпилек,мм
|
24
Количество отверстий
|
250
Длина болта, мм
|
360
Длина шпилек,мм
|
76
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
300,86
Масса фланца,кг
|
| 800х63
Фланец
|
М 56
Диаметр болтов или шпилек,мм
|
24
Количество отверстий
|
270
Длина болта, мм
|
390
Длина шпилек,мм
|
85
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
463,87
Масса фланца,кг
|
| (900х63)
Фланец
|
М 56
Диаметр болтов или шпилек,мм
|
28
Количество отверстий
|
280
Длина болта, мм
|
400
Длина шпилек,мм
|
88
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
954,41
Масса фланца,кг
|
| 1000х63
Фланец
|
М 64
Диаметр болтов или шпилек,мм
|
28
Количество отверстий
|
300
Длина болта, мм
|
430
Длина шпилек,мм
|
92
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
980,6
Масса фланца,кг
|
| 1200х63
Фланец
|
М 72
Диаметр болтов или шпилек,мм
|
32
Количество отверстий
|
310
Длина болта, мм
|
460
Длина шпилек,мм
|
95
Толщина фланца,мм
|
5
Толщина прокладки, мм
|
1263,72
Масса фланца,кг
|
Примечание: Фланцы с условными проходами, указанными в скобках, не допускаются применять для арматуры общего назначения.
ГОСТ 12821-80. Фланцы стальные воротниковые (Ру 100 атм.)
| Фланец | Диаметр болтов или шпилек,мм | Количество отверстий | Длина болта, мм | Длина шпилек,мм | Толщина фланца,мм | Толщина прокладки, мм | Масса фланца,кг |
|---|---|---|---|---|---|---|---|
| 10х100
Фланец
|
М 12
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
60
Длина болта, мм
|
90
Длина шпилек,мм
|
16
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
1,02
Масса фланца,кг
|
| 15х100
Фланец
|
М 12
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
60
Длина болта, мм
|
90
Длина шпилек,мм
|
18
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
1,26
Масса фланца,кг
|
| 20х100
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
70
Длина болта, мм
|
110
Длина шпилек,мм
|
20
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
1,98
Масса фланца,кг
|
| 25х100
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
80
Длина болта, мм
|
120
Длина шпилек,мм
|
22
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
2,48
Масса фланца,кг
|
| 32х100
Фланец
|
М 20
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
80
Длина болта, мм
|
130
Длина шпилек,мм
|
22
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
3,05
Масса фланца,кг
|
| 40х100
Фланец
|
М 20
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
90
Длина болта, мм
|
140
Длина шпилек,мм
|
23
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
4,06
Масса фланца,кг
|
| 50х100
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
100
Длина болта, мм
|
150
Длина шпилек,мм
|
25
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
6,03
Масса фланца,кг
|
| 65х100
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
110
Длина болта, мм
|
160
Длина шпилек,мм
|
29
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
8,52
Масса фланца,кг
|
| 80х100
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
110
Длина болта, мм
|
160
Длина шпилек,мм
|
31
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
9,91
Масса фланца,кг
|
| 100х100
Фланец
|
М 27
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
120
Длина болта, мм
|
180
Длина шпилек,мм
|
35
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
14,65
Масса фланца,кг
|
| 125х100
Фланец
|
М 30
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
130
Длина болта, мм
|
200
Длина шпилек,мм
|
39
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
23,32
Масса фланца,кг
|
| 150х100
Фланец
|
М 30
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
140
Длина болта, мм
|
210
Длина шпилек,мм
|
43
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
32,87
Масса фланца,кг
|
| (175х100)
Фланец
|
М 30
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
150
Длина болта, мм
|
220
Длина шпилек,мм
|
45
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
39
Масса фланца,кг
|
| 200х100
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
170
Длина болта, мм
|
250
Длина шпилек,мм
|
51
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
54,24
Масса фланца,кг
|
| (225х100)
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
170
Длина болта, мм
|
250
Длина шпилек,мм
|
53
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
71,19
Масса фланца,кг
|
| 250х100
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
180
Длина болта, мм
|
260
Длина шпилек,мм
|
57
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
85,24
Масса фланца,кг
|
| 300х100
Фланец
|
М 42
Диаметр болтов или шпилек,мм
|
16
Количество отверстий
|
210
Длина болта, мм
|
300
Длина шпилек,мм
|
66
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
127,78
Масса фланца,кг
|
| 350х100
Фланец
|
М 48
Диаметр болтов или шпилек,мм
|
16
Количество отверстий
|
230
Длина болта, мм
|
330
Длина шпилек,мм
|
72
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
170,94
Масса фланца,кг
|
| 400х100
Фланец
|
М 48
Диаметр болтов или шпилек,мм
|
16
Количество отверстий
|
240
Длина болта, мм
|
340
Длина шпилек,мм
|
76
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
216,44
Масса фланца,кг
|
Примечание: Фланцы с условными проходами, указанными в скобках, не допускаются применять для арматуры общего назначения.
ГОСТ 12821-80. Фланцы стальные воротниковые (Ру 160 атм.)
| Фланец | Диаметр болтов или шпилек,мм | Количество отверстий | Длина болта, мм | Длина шпилек,мм | Толщина фланца,мм | Толщина прокладки, мм | Масса фланца,кг |
|---|---|---|---|---|---|---|---|
| 15х160
Фланец
|
М 12
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
60
Длина болта, мм
|
90
Длина шпилек,мм
|
18
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
1,27
Масса фланца,кг
|
| 20х160
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
70
Длина болта, мм
|
110
Длина шпилек,мм
|
20
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
1,98
Масса фланца,кг
|
| 25х160
Фланец
|
М 16
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
80
Длина болта, мм
|
120
Длина шпилек,мм
|
22
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
2,48
Масса фланца,кг
|
| 32х160
Фланец
|
М 20
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
80
Длина болта, мм
|
130
Длина шпилек,мм
|
22
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
3,07
Масса фланца,кг
|
| 40х160
Фланец
|
М 20
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
90
Длина болта, мм
|
140
Длина шпилек,мм
|
25
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
4,01
Масса фланца,кг
|
| 50х160
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
100
Длина болта, мм
|
150
Длина шпилек,мм
|
27
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
6,43
Масса фланца,кг
|
| 65х160
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
110
Длина болта, мм
|
160
Длина шпилек,мм
|
31
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
9,38
Масса фланца,кг
|
| 80х160
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
110
Длина болта, мм
|
160
Длина шпилек,мм
|
33
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
10,4
Масса фланца,кг
|
| 100х160
Фланец
|
М 27
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
130
Длина болта, мм
|
190
Длина шпилек,мм
|
37
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
15,4
Масса фланца,кг
|
| 125х160
Фланец
|
М 30
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
140
Длина болта, мм
|
210
Длина шпилек,мм
|
41
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
24,87
Масса фланца,кг
|
| 150х160
Фланец
|
М 30
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
150
Длина болта, мм
|
220
Длина шпилек,мм
|
47
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
35,04
Масса фланца,кг
|
| (175х160)
Фланец
|
М 30
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
160
Длина болта, мм
|
230
Длина шпилек,мм
|
51
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
43,1
Масса фланца,кг
|
| 200х160
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
180
Длина болта, мм
|
260
Длина шпилек,мм
|
57
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
60,1
Масса фланца,кг
|
| (225х160)
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
190
Длина болта, мм
|
270
Длина шпилек,мм
|
60
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
78,8
Масса фланца,кг
|
| 250х160
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
200
Длина болта, мм
|
280
Длина шпилек,мм
|
65
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
94,4
Масса фланца,кг
|
| 300х160
Фланец
|
М 42
Диаметр болтов или шпилек,мм
|
16
Количество отверстий
|
220
Длина болта, мм
|
310
Длина шпилек,мм
|
74
Толщина фланца,мм
|
4
Толщина прокладки, мм
|
141
Масса фланца,кг
|
Примечание: Фланцы с условными проходами, указанными в скобках, не допускаются применять для арматуры общего назначения.
ГОСТ 12821-80. Фланцы стальные воротниковые (Ру 200 атм.)
| Фланец | Диаметр болтов или шпилек,мм | Количество отверстий | Длина болта, мм | Длина шпилек,мм | Толщина фланца,мм | Толщина прокладки, мм | Масса фланца,кг |
|---|---|---|---|---|---|---|---|
| 15х200
Фланец
|
М 20
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
90
Длина болта, мм
|
140
Длина шпилек,мм
|
24
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
1,92
Масса фланца,кг
|
| 20х200
Фланец
|
М 20
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
90
Длина болта, мм
|
140
Длина шпилек,мм
|
26
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
2,54
Масса фланца,кг
|
| 25х200
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
100
Длина болта, мм
|
150
Длина шпилек,мм
|
28
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
3,53
Масса фланца,кг
|
| 32х200
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
110
Длина болта, мм
|
160
Длина шпилек,мм
|
30
Толщина фланца,мм
|
2
Толщина прокладки, мм
|
4,42
Масса фланца,кг
|
| 40х200
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
110
Длина болта, мм
|
160
Длина шпилек,мм
|
31
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
5,32
Масса фланца,кг
|
| 50х200
Фланец
|
М 24
Диаметр болтов или шпилек,мм
|
4
Количество отверстий
|
120
Длина болта, мм
|
170
Длина шпилек,мм
|
37
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
11,11
Масса фланца,кг
|
| 65х200
Фланец
|
М 27
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
140
Длина болта, мм
|
200
Длина шпилек,мм
|
45
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
19,01
Масса фланца,кг
|
| 80х200
Фланец
|
М 30
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
160
Длина болта, мм
|
230
Длина шпилек,мм
|
51
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
27,3
Масса фланца,кг
|
| 100х200
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
190
Длина болта, мм
|
270
Длина шпилек,мм
|
63
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
53,22
Масса фланца,кг
|
| 125х200
Фланец
|
М 36
Диаметр болтов или шпилек,мм
|
8
Количество отверстий
|
210
Длина болта, мм
|
290
Длина шпилек,мм
|
73
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
73,15
Масса фланца,кг
|
| 150х200
Фланец
|
М 42
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
230
Длина болта, мм
|
320
Длина шпилек,мм
|
79
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
90,19
Масса фланца,кг
|
| (175х200)
Фланец
|
М 42
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
240
Длина болта, мм
|
330
Длина шпилек,мм
|
81
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
110
Масса фланца,кг
|
| 200х200
Фланец
|
М 48
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
260
Длина болта, мм
|
360
Длина шпилек,мм
|
89
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
158,6
Масса фланца,кг
|
| (225х200)
Фланец
|
М 52
Диаметр болтов или шпилек,мм
|
12
Количество отверстий
|
280
Длина болта, мм
|
390
Длина шпилек,мм
|
97
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
202,1
Масса фланца,кг
|
| 250х200
Фланец
|
М 52
Диаметр болтов или шпилек,мм
|
16
Количество отверстий
|
300
Длина болта, мм
|
410
Длина шпилек,мм
|
107
Толщина фланца,мм
|
3
Толщина прокладки, мм
|
314,5
Масса фланца,кг
|
Фланцы стальные. Фланцы плоские ГОСТ 12821-80. Исполнения, виды использования
Фланцы плоские ГОСТ 12821-80 предназначены для соединения, стыковки, присоединения элементов трубопровода, работающих при давлениях от 0,16 МПа до 2,0 МПа и температуре от -70°С до +300°С. Сами фланцы изготовлены из стали для обеспечения стойкого сопротивления коррозии и более продолжительного срока службы. Приваривание к трубе исключительно кольца устроиства позволяет без необходимости поворачивать трубу установить необходимый элемент.
Однако следует обратить внимание на то, что перед тем, как купить у нас плоские фланцы ГОСТ 12821-2001, вам необходимо точно замерить размеры, такие как диаметр трубы на выходе и входе и сравнить соответствие по предложенной выше таблице. Эти параметры станут основой для выбора нужного фланца. Его диаметр точно должен соответствовать вашему диаметру трубы.
