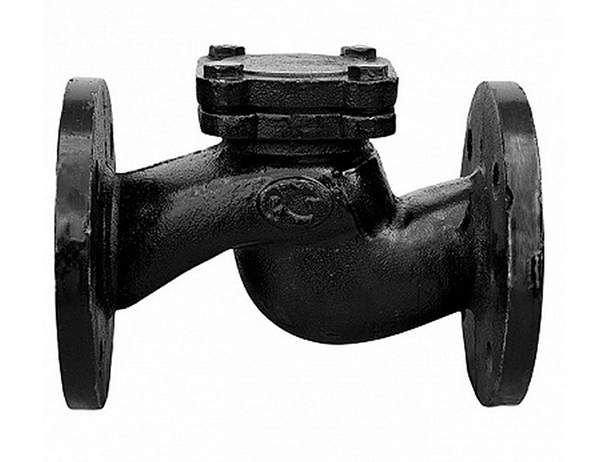

Клапан обратный 16ч6п (PN 16, DN 40-200)

Назначение

Клапан обратный подъемный фланцевый из серого чугуна 16ч6п применяется на трубопроводах для предотвращения обратного потока среды.

Клапан должен использоваться строго по назначению в соответствии с указаниями в техническом паспорте.

Устройство и работа изделия

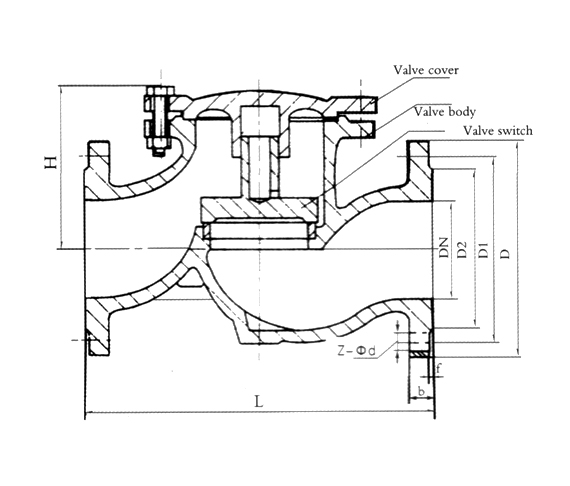

Клапан состоит из следующих основных деталей и узлов: корпус, крышка, узел затвора.

Принцип действия клапана: при подаче среды золотник открывается, при прекращении подачи среды золотник опускается на уплотнительную поверхность корпуса и предотвращает обратный поток среды.

Общие указания

Перед монтажом клапана необходимо проверить легкость и плавность движения золотника и произвести гидравлическое испытание водой Ру 1,6 МПа (16 кгс/см2).

Указания мер безопасности

Запрещается производить работы по устранению дефектов при наличии давления в трубопроводе.

Применение клапанов на другие среды и параметры, не соответствующие настоящей инструкции, не допускается.

Правила хранения

Клапаны должны храниться в складских помещениях или под навесом.

Порядок установки

Установочное положение клапана: на горизонтальном трубопроводе крышкой вверх, с направлением потока среды вверх, с направлением потока среды под золотник.

Клапаны устанавливаются на трубопроводах в местах, доступных для осмотра и обслуживания.

При установке клапана на открытом воздухе необходимо обеспечить его защиту от воздействия атмосферных явлений и механических повреждений. Направление рабочей среды должно совпадать с направлениями стрелки на корпусе. Протекающая по трубопроводу среда не должна содержать механически примесей, которые могут повредить уплотнительную поверхность затвора.

Трубопровод должен иметь компенсаторы.

Характеристики

• Обозначение - 16ч6п
• Давление рабочее, МПа - 1,6
• Температура рабочей среды, С - ≤200
• Рабочая среда - вода, нефть, пар, неагрессивные среды
