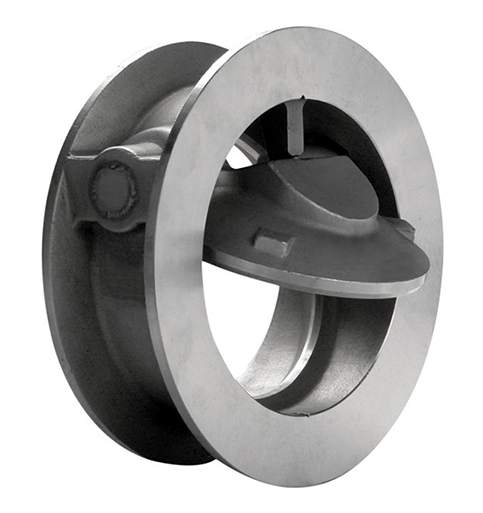

Клапан обратный 19ч21бр (PN 10, DN 50-600)
Технические характеристики:
Изготовление и поставка по:ТУ 3740-002-30995032-2014
Материал корпусных деталей:СЧ 18
Наработка на отказ (циклов):2500
Номинальное давление, PN (МПа):1,6 (16); 1,0 (10)
Присоединение к трубопроводу:фланцевое
Рабочая среда:Вода, пар
Температура рабочей среды (°C):до + 225°С
Тип привода:Автоматический
Оставьте заявку на позицию "Клапан обратный 19ч21бр (PN 10, DN 50-600)" на данной странице. Наш менеджер свяжется с Вами и уточнит условия заказа.
Описание
19ч21бр клапан обратный поворотный межфланцевый стяжной. 19ч21бр предназначен для предотвращения обратного потока рабочей среды в трубопроводах и не является запорной арматурой. Присоединение к трубопроводу без фланцев - стяжными шпильками. Клапан выпускается в двух вариантах: 19ч21бр, где «бр» обозначает бронзовое уплотнение и 19ч21р, где «р» - резиновое уплотнение. Клапан с резиновым уплотнением можно использовать в среде с температурой не выше +50оС. Клапан устанавливают на вертикальном трубопроводе уплотнительной поверхностью затвора корпуса вверх, на горизонтальном трубопроводе, чтобы ось вращения захлопки была параллельна горизонтальной плоскости и находилась выше горизонтальной оси трубопровода. Направление рабочей среды должно совпадать с направлением стрелки на корпусе. Обратный поворотный клапан 19ч21бр изготавливается условными диаметрами: Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду400, Ду500, Ду600.
Технические характеристики
| Марка, Обозначение | Примечание | Ду, мм | Строительная длина, мм | Ру, бар (кгс/см2) | Масса, кг |
|---|---|---|---|---|---|
| 19ч21бр Ду50
Марка, Обозначение
|
вода
Примечание
|
50
Ду, мм
|
60
Строительная длина, мм
|
16
Ру, бар (кгс/см2)
|
2,4
Масса, кг
|
| 19ч21бр Ду80
Марка, Обозначение
|
вода
Примечание
|
80
Ду, мм
|
70
Строительная длина, мм
|
16
Ру, бар (кгс/см2)
|
4,9
Масса, кг
|
| 19ч21бр Ду100
Марка, Обозначение
|
вода
Примечание
|
100
Ду, мм
|
80
Строительная длина, мм
|
16
Ру, бар (кгс/см2)
|
6
Масса, кг
|
| 19ч21бр Ду150
Марка, Обозначение
|
вода
Примечание
|
150
Ду, мм
|
100
Строительная длина, мм
|
16
Ру, бар (кгс/см2)
|
11,6
Масса, кг
|
| 19ч21бр Ду200
Марка, Обозначение
|
вода
Примечание
|
200
Ду, мм
|
140
Строительная длина, мм
|
16
Ру, бар (кгс/см2)
|
25
Масса, кг
|
| 19ч21бр Ду250
Марка, Обозначение
|
вода
Примечание
|
250
Ду, мм
|
150
Строительная длина, мм
|
16
Ру, бар (кгс/см2)
|
33,7
Масса, кг
|
| 19ч21бр Ду300
Марка, Обозначение
|
вода
Примечание
|
300
Ду, мм
|
130
Строительная длина, мм
|
16
Ру, бар (кгс/см2)
|
112
Масса, кг
|
| 19ч21бр Ду400
Марка, Обозначение
|
вода
Примечание
|
400
Ду, мм
|
170
Строительная длина, мм
|
16
Ру, бар (кгс/см2)
|
120
Масса, кг
|
| 19ч21бр Ду400
Марка, Обозначение
|
вода
Примечание
|
400
Ду, мм
|
170
Строительная длина, мм
|
16
Ру, бар (кгс/см2)
|
120
Масса, кг
|
| 19ч21бр Ду500
Марка, Обозначение
|
вода
Примечание
|
500
Ду, мм
|
200
Строительная длина, мм
|
10
Ру, бар (кгс/см2)
|
183
Масса, кг
|
| 19ч21бр Ду600
Марка, Обозначение
|
вода
Примечание
|
600
Ду, мм
|
240
Строительная длина, мм
|
16
Ру, бар (кгс/см2)
|
237
Масса, кг
|
Условия эксплуатации межфланцевого обратного клапана 19ч21бр
- Температура рабочей среды: до + 225°С;
- Рабочая среда: пар, вода;
- Направление потока среды: по стрелке на корпусе;
Технические данные межфланцевого обратного клапана 19ч21бр
- Привод: автоматический;
- Номинальное давление PN, МПа (кгс/см²): 1,6 (16);1,0 (10);
- Номер чертежа: КЗ 44067-400-02.ПС;
- Присоединение к трубопроводу: межфланцевое стяжными шпильками;
- Таблица-фигура: 19ч21бр;
Материалы основных деталей межфланцевого обратного клапана 19ч21бр
- Материал изделия (корпус): СЧ 18;
- Материал изделия (захлопка): СЧ 18;
- Материал изделия (ось): сталь 20х13;
- Материал уплотнения: латунь ЛЦ 40С;
Показатели надежности поворотного обратного клапана 19ч21бр
- Средний срок службы: 5 лет;
- Средний ресурс, циклов: 2500;
- Наработка на отказ, циклов: 400;
Основные габаритные и присоединительные размеры поворотного клапана 19ч21бр
| Обозначение | Ду,мм | L,мм | H,мм | D1 | D2 | D3 | D0 | b | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 19ч21бр Ду50
Обозначение
|
50
Ду,мм
|
60
L,мм
|
106
H,мм
|
57
D1
|
125
D2
|
105
D3
|
160
D0
|
15
b
|
16
d
|
3,4
Масса, кг
|
| 19ч21бр Ду80
Обозначение
|
80
Ду,мм
|
70
L,мм
|
146
H,мм
|
89
D1
|
160
D2
|
144
D3
|
195
D0
|
17
b
|
16
d
|
4
Масса, кг
|
| 19ч21бр Ду100
Обозначение
|
100
Ду,мм
|
80
L,мм
|
164
H,мм
|
108
D1
|
180
D2
|
160
D3
|
215
D0
|
19
b
|
16
d
|
5,5
Масса, кг
|
| 19ч21бр Ду150
Обозначение
|
150
Ду,мм
|
100
L,мм
|
220
H,мм
|
159
D1
|
240
D2
|
212
D3
|
280
D0
|
21
b
|
20
d
|
11,6
Масса, кг
|
| 19ч21бр Ду200
Обозначение
|
200
Ду,мм
|
140
L,мм
|
272
H,мм
|
219
D1
|
295
D2
|
270
D3
|
335
D0
|
21
b
|
24
d
|
25
Масса, кг
|
| 19ч21бр Ду250
Обозначение
|
250
Ду,мм
|
150
L,мм
|
328
H,мм
|
273
D1
|
350
D2
|
330
D3
|
390
D0
|
23
b
|
24
d
|
33,7
Масса, кг
|
| 19ч21бр Ду300
Обозначение
|
300
Ду,мм
|
160
L,мм
|
445
H,мм
|
325
D1
|
400
D2
|
380
D3
|
440
D0
|
24
b
|
24
d
|
78
Масса, кг
|
| 19ч21бр Ду400
Обозначение
|
400
Ду,мм
|
170
L,мм
|
565
H,мм
|
426
D1
|
515
D2
|
482
D3
|
565
D0
|
26
b
|
26
d
|
123
Масса, кг
|
| 19ч21бр Ду500
Обозначение
|
500
Ду,мм
|
200
L,мм
|
670
H,мм
|
530
D1
|
620
D2
|
585
D3
|
670
D0
|
28
b
|
26
d
|
183
Масса, кг
|
| 19ч21бр Ду600
Обозначение
|
600
Ду,мм
|
240
L,мм
|
780
H,мм
|
630
D1
|
725
D2
|
685
D3
|
780
D0
|
31
b
|
30
d
|
237
Масса, кг
|
Монтаж обратного клапана 19ч21бр
- К монтажу эксплуатации и обслуживанию клапанов допускается персонал, обслуживающий объект, изучивший устройство клапанов, правила техники безопасности, требования инструкции по эксплуатации и имеющие навыки работы с клапанами.
- Перед монтажом клапан 19ч21бр тщательно очистить от консервации и возможного загрязнения.
- Перед монтажом клапана, снятого с длительной консервации, следует разобрать, удалить смазку, собрать, проверить легкость открывания захлопки и произвести гидравлическое испытание водой Ру 16 кгс/см2.
- Клапаны типа 19ч21бр использовать только по назначению в соответствии с указанием в техническом паспорте. Запрещается производить работы по устранению дефектов при наличии давления в трубопроводе.
