Клапан обратный 19лс76нж (PN 16-25, DN 50-1200)
Технические характеристики:

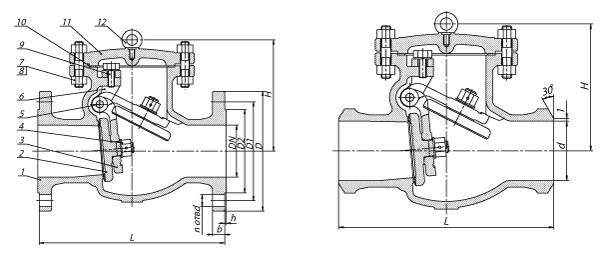

Материалы исполнения вентиля (клапана) 19лс76нж (PN 16-25, DN 50-1200)
1. Корпус: Сталь 20ГЛ
2. Седло: 20ГЛ+08Х18Н10
3. Диск: 20ГЛ+08Х18Н10
4. Скоба: 20ГЛ
5. Гайка: 08Х18Н10
6. Палец: 08Х18Н10
7. Кронштейн: 20ГЛ
8. Гайка: 25ХМ
9. Болт: 42ХМ
10. Болт: 08Х18Н10
11. Прокладка: 08Х18Н10+графит
12. Крышка: 20ГЛ
13. Рым-болт: 42ХМ
Габаритные размеры запорных клапанов 19лс76нж (PN 16-25, DN 50-1200)
| Наименование | L | D | D1 | D2 | H | Масса, кг |
|---|---|---|---|---|---|---|
| Клапан (затвор) 19лс76нж Ду 50
Наименование
|
230
L
|
160
D
|
125
D1
|
102
D2
|
135
H
|
14
Масса, кг
|
| Клапан (затвор) 19лс76нж Ду 65
Наименование
|
290
L
|
180
D
|
145
D1
|
122
D2
|
142
H
|
18
Масса, кг
|
| Клапан (затвор) 19лс76нж Ду 80
Наименование
|
310
L
|
195
D
|
160
D1
|
133
D2
|
165
H
|
23
Масса, кг
|
| Клапан (затвор) 19лс76нж Ду 100
Наименование
|
350
L
|
215
D
|
180
D1
|
158
D2
|
180
H
|
32
Масса, кг
|
| Клапан (затвор) 19лс76нж Ду 125
Наименование
|
400
L
|
245
D
|
210
D1
|
184
D2
|
210
H
|
55
Масса, кг
|
| Клапан (затвор) 19лс76нж Ду 150
Наименование
|
480
L
|
280
D
|
240
D1
|
212
D2
|
233
H
|
70
Масса, кг
|
| Клапан (затвор) 19лс76нж Ду 200
Наименование
|
550
L
|
335
D
|
295
D1
|
268
D2
|
304
H
|
108
Масса, кг
|
| Клапан (затвор) 19лс76нж Ду 250
Наименование
|
650
L
|
405
D
|
355
D1
|
320
D2
|
348
H
|
175
Масса, кг
|
| Клапан (затвор) 19лс76нж Ду 300
Наименование
|
750
L
|
460
D
|
410
D1
|
370
D2
|
390
H
|
280
Масса, кг
|
| Клапан (затвор) 19лс76нж Ду 350
Наименование
|
850
L
|
520
D
|
470
D1
|
430
D2
|
420
H
|
395
Масса, кг
|
| Клапан (затвор) 19лс76нж Ду 400
Наименование
|
950
L
|
580
D
|
525
D1
|
482
D2
|
468
H
|
485
Масса, кг
|
| Клапан (затвор) 19лс76нж Ду 500
Наименование
|
1150
L
|
710
D
|
650
D1
|
585
D2
|
550
H
|
850
Масса, кг
|
| Клапан (затвор) 19лс76нж Ду 600
Наименование
|
1350
L
|
840
D
|
770
D1
|
685
D2
|
620
H
|
1190
Масса, кг
|
| Клапан (затвор) 19лс76нж Ду 700
Наименование
|
1450
L
|
910
D
|
840
D1
|
800
D2
|
650
H
|
1650
Масса, кг
|
| Клапан (затвор) 19лс76нж Ду 800
Наименование
|
1650
L
|
1020
D
|
950
D1
|
905
D2
|
720
H
|
2250
Масса, кг
|
| Клапан (затвор) 19лс76нж Ду 1000
Наименование
|
2050
L
|
1255
D
|
1170
D1
|
1110
D2
|
890
H
|
3685
Масса, кг
|
Описание вентиля (клапана) 19лс76нж (PN 16-25, DN 50-1200)
Запорные вентили (клапаны) предусмотрены для перекрытия подачи жидкости в трубопроводах для переправления воды, нефти, масел, пара, неагрессивных нефтепродуктов, природного газа, неагрессивных и слабоагрессивных жидких и газообразных сред. Материалы используемые в клапанах коррозионностойкие. Корпусные деталей клапанов производится из марок стали: 25Л, 20ГЛ, 12Х18Н9ТЛ. Запорные клапаны бывают с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором).
