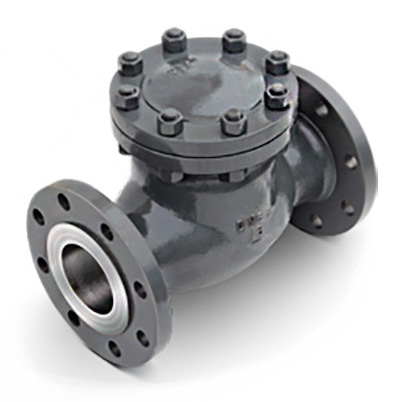

Клапан (затвор) обратный поворотный 19с76нж

Материалы корпусных деталей

1. Корпус и крышка: углеродистая сталь 25Л ГОСТ 977-88
2. Клин захлопка: 25Л ГОСТ 977-88 с наплавкой из коррозионостойкого материала, сталь 20Х13 ГОСТ 5632-72
3. Седло: 25Л+20Х13
4. Диск: 25Л+20Х13
5. Скоба: 25Л
6. Гайка: 08Х18Н10
7. Палец: 20Х13
8. Кронштейн: 25Л
9. Гайка: сталь45
10. Болт: сталь 35
11. Болт: 08Х18Н10
12. Прокладка: 08Х18Н10+графит
13. Крышка: 25Л
14. Рым-болт: сталь 45

Габаритные размеры клапанов обратных поворотных 19с76нж (фланец)

Габаритные размеры клапанов обратных поворотных 19с76нж (под приварку)

Клапан (затвор) обратный 19с76нж.

Обратные поворотные клапаны 19с76нж также именуемые обратными затворами предназначаются для предотвращения обратных потоков рабочей среды (к примеру, при резком скачке давления на некоторых участках технологической магистрали) при транспонтированию масел, пара, воды, агрессивных и неагрессивных нефтепродуктов, нефти, слабоагрессивных и неагрессивных, а так же агрессивных газообразных и жидких сред, природного газа, по отношению к которому материалы из которых изготавливаются клапаны коррозионостойкие. Направление одностороннее и указано маркировкой на корпусе.

Особенности обратных затворов: Монтаж выполняется фланцами на вертикальном или горизонтальном участке трубопровода. При использовании горизонтального варианта установка осуществляется крышкой вверх, при вертикальном монтаже входной патрубок должен распологаться вниз. Среды пропускания могут быть любыми, которые нейтральны к сталям из которых изготовлена конструкция (сталь 20, сталь 20Х13, сталь 25Л), и которые имеют температурные пределы от −40 до +425 градусов. Поворотные клапаны выпускаются для диаметров проходов 50 — 1200. Поранит используемый как материал для уплотнения армируется сеткой, что позволяет расширить сферу использования клапанов в трубопроводах для транспортировки водного раствора солей, жидкого азота, кислорода, аммиака, а также тяжелых и лёгких нефтепродуктов.

По классификации 19с76нж относится к наиболее простым затворам, т.к. захлопка (ось вращающая диск) находится за пределами седла и всего проходного отверстия. Так же этот затвор является аналогом 19с38нж, но в отличии от него у него присутствует верхний фланец, который нужен для проведения ремонтных работ или плановых ревизий.

Чтобы заказать затвор на нашем сайте, заполните заявку или обратитесь к нашим менеджерам через чат. Пожалуйста указывайте все необходимые параметры изделия (шифр, название, характеристики окружающей и рабочей среды, место где будет пролегать трубопровод, необходимость монтажного набора и т.д.). Мы отгрузим нашу продукцию в самые кратчайшие сроки, и предложим для вас минимальную цену. Звоните для того, чтобы проконсультироваться и мы дадим Вам настоящие профессиональные рекомендации по выбору запорно-регулирующей арматуры, деталей трубопроводов и нефтепромыслового оборудования.
