Кран 11б27п полнопроходный муфтовый (PN 16, DN 15-50)
Технические характеристики:
Область применения шарового крана 11б27п1 обширна. Их устанавливают в трубопроводе, предназначенном для: горячей и холодной воды, газа, масла, бензина, нефти, дизельного топлива. А также для всех не агрессивных жидкостей.
Принцип работы крана
Материалы исполнения
• корпусные детали — латунь ЛС-59;
• шаровая пробка — латунь ЛС-59 с хромированным напылением;
• уплотнительные кольца – политетрафторэтилен PTFE.

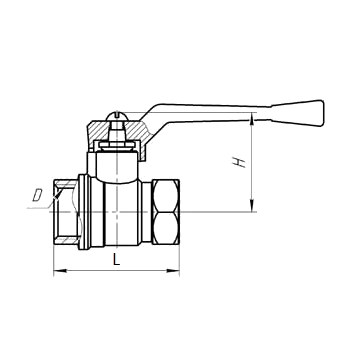

Габаритные размеры
| DN | D | H | B | H1 | K | Масса кг | |
|---|---|---|---|---|---|---|---|
| 11б27п-15
DN
|
G ½ - B
D
|
43
H
|
46
B
|
58
H1
|
80
K
|
25
Масса кг
|
0.175 |
| 11б27п-20
DN
|
G ¾ - B
D
|
46
H
|
49
B
|
64
H1
|
80
K
|
31
Масса кг
|
0.239 |
| 11б27п-25
DN
|
G 1 - B
D
|
55
H
|
58
B
|
72
H1
|
100
K
|
38
Масса кг
|
0.46 |
| 11б27п-32
DN
|
G 1¼ - B
D
|
63
H
|
63
B
|
90
H1
|
100
K
|
48
Масса кг
|
0.68 |
| 11б27п-40
DN
|
G 1½ - B
D
|
81
H
|
81
B
|
102.5
H1
|
160
K
|
54
Масса кг
|
1.18 |
| 11б27п-50
DN
|
G 2 - B
D
|
89
H
|
889
B
|
116.4
H1
|
160
K
|
65
Масса кг
|
1.72 |
Описание кран 11б27п полнопроходный муфтовый (PN 16, DN 15-50)
Краны шаровые 11б27п муфтовые полнопроходные применяется в качестве запорной арматуры на трубопроводах с давлением до 1,6 МПа.
На трубопроводах используются краны шаровые с рабочей температурой до +150 градусов.
Краны латунные устанавливаются на трубопроводе в любом рабочем положении.
Присоединение к трубопроводу - муфтовое.
Уплотнение шпинделя - сальниковое.
Управление положением ручное, рукояткой.
