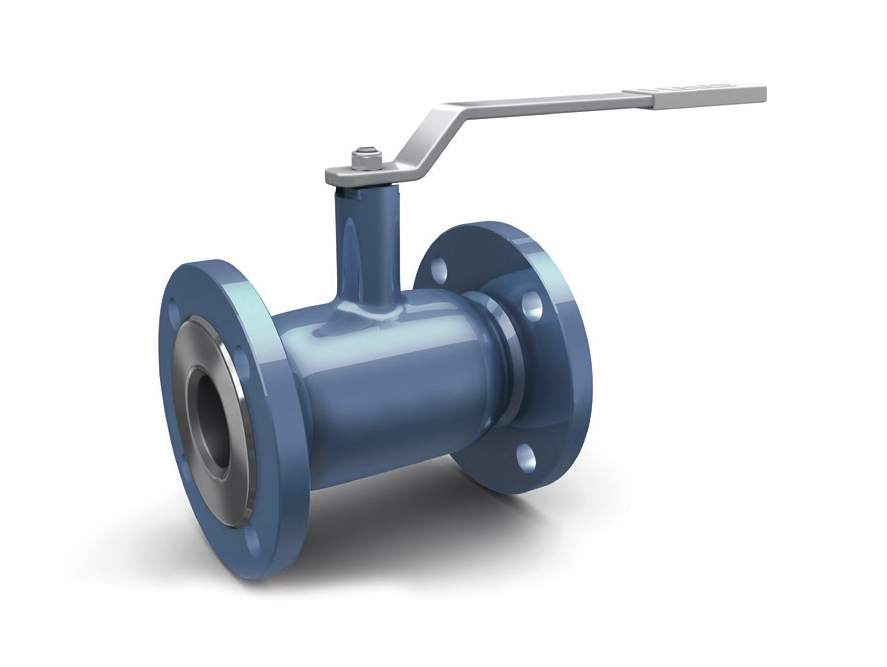

КШЦФ полнопроходный (PN 16-40, DN 15-500)
Технические характеристики:
Изготовление и поставка по:ТУ 3740-002-30995032-2014
Класс герметичности по:А по ГОСТ 54808-2011
Материал корпусных деталей:сталь (Ст.20, 12Х18Н10Т, 09Г2С)
Номинальное давление, PN (МПа):40
Присоединение к трубопроводу:фланцевое
Рабочая среда:вода, пар
Температура рабочей среды (°C):от -60 °С до +200 °С
Тип привода:Ручка рычаг
Описание шаровых фланцевых кранов
Предназначены для перекрытия рабочего потока в паро- и водопропроводах, работающих под давлением до 40 атм, с температурой до 200 градусов Цельсия. Ниже подробное описание материалов изготовления:
- Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С)
- Шар: нержавеющая сталь
- DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-700: AISI 409;
- Шток: нержавеющая сталь (12Х18Н10Т, 20x13)
- Уплотнение штока: фторсилоксановый эластомер
- Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
- Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера
Технические характеристики
- Среда: вода, пар
- Температура рабочей среды: от -60 °С до +200 °С
- Давление: до 40 атм
- Диаметр номинальный: DN15
- Тип управления: Ручка рычаг
- Давление номинальное: PN40
- Пропускная способность: 14 м³/ч
- Вид арматуры: Запорная
- Класс герметичности затвора: А по ГОСТ 54808-2011
- Присоединительные размеры фланца: ГОСТ 33259
- Тип сечения: Полнопроходной
- Тип присоединения к трубопроводу: Фланцевая арматура
- Климатическое исполнение ХЛ по ГОСТ 15150-69
Массо-габаритные и монтажные характеристики
- Присоединение 1: 15 мм
- Присоединение 2: 15 мм
- Тип присоединения на входе: фланцевое
- Тип присоединения на выходе: фланцевое
- Строительная высота: 135 мм
- Строительная длина: 120 мм
- Вес: 2,0 кг
Варианты управления фланцевыми кранами КШЦФ
DN 15-250:
рукоятка - окрашенная углеродистая сталь с полимерным наконечником
DN 150-250: рекомендуется механический редуктор с червячные передачей
DN 300-700: механический редуктор в комплекте
