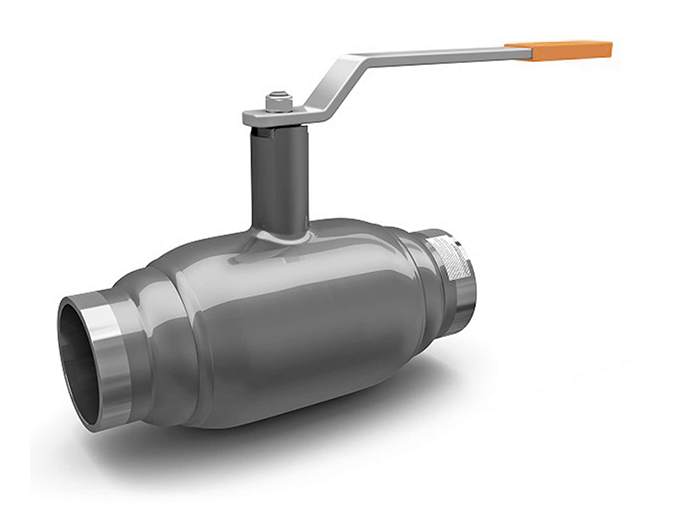

КШЦП полнопроходный (PN 16-40, DN 15-400)
Технические характеристики:
Изготовление и поставка по:ТУ 3740-002-30995032-2014
Материал корпусных деталей:сталь 20
Номинальное давление, PN (МПа):от 1.6 до 4.0
Присоединение к трубопроводу:приварное
Рабочая среда:Вода, пар
Тип привода:Ручное
Условный проход, DN (мм):40 - 400
Назначение
Кран шаровый приварной LD (КШ.Ц.П) полнопроходной универсальной серии предназначен для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды на трубопроводах транспортирующих: воду, пар, нефтепродукты, ГСМ, агрессивные жидкости стойкие по отношению к применяемым материалам.
Управление
DN 40 - 250: ручка - окрашенная углеродистая сталь с полимерным наконечником DN 150 - 200: рекомендуется механический редуктор с червячной передачей DN 250 - 400: механический редуктор ProGear в комплекте
Технические характеристики
- Рабочее давление (PN), МПа: от 1.6 до 4.0
- Диапазон диаметров (DN), мм: 40 - 400
- Материал корпуса: сталь 20
- Тип присоединения: под приварку
- Рабочая среда: вода, пар
- Назначение: универсальная
- Управление: Ручное
- Тип прохода: Полнопроходной
Спецификация
| № | Деталь | Материал |
|---|---|---|
| 1
№
|
Корпус
Деталь
|
углеродистая сталь (Ст.20)
Материал
|
| 2
№
|
Шток
Деталь
|
нержавеющая сталь (20X13)
Материал
|
| 3
№
|
Шар
Деталь
|
нержавеющая сталь: DN 40 - 65: AISI 304 DN 80 - 400: AISI 409 Материал
|
| 4
№
|
Уплотнение штока
Деталь
|
фторсилоксановый эластомер
Материал
|
| 5
№
|
Уплотнение штока/подшипник скольжения
Деталь
|
фторопласт-Ф4К20
Материал
|
| 6
№
|
Уплотнение шара
Деталь
|
фторопласт Ф4К20 с дублирующим уплотнением из фторсилоксанового эластомера
Материал
|
Размеры
| DN | PN | Артикул | Код | d | d* | s | D | H | h | I | L | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40
DN
|
40
PN
|
0000LD240402
Артикул
|
КШ.Ц.П.040.040.02
Код
|
40
d
|
48
d*
|
3,5
s
|
57
D
|
100
H
|
44
h
|
230
I
|
270
L
|
2,6
Вес, кг
|
| 50
DN
|
40
PN
|
0000LD250402
Артикул
|
КШ.Ц.П.050.040.02
Код
|
50
d
|
57
d*
|
4
s
|
76
D
|
110
H
|
44
h
|
230
I
|
280
L
|
3,4
Вес, кг
|
| 65
DN
|
25
PN
|
0000LD265252
Артикул
|
КШ.Ц.П.065.025.02
Код
|
65
d
|
76
d*
|
4
s
|
89
D
|
135
H
|
67
h
|
330
I
|
280
L
|
5,3
Вес, кг
|
| 80
DN
|
25
PN
|
0000LD280252
Артикул
|
КШ.Ц.П.080.025.02
Код
|
80
d
|
89
d*
|
5
s
|
108
D
|
145
H
|
67
h
|
330
I
|
300
L
|
6,7
Вес, кг
|
| 100
DN
|
25
PN
|
000LD2100252
Артикул
|
КШ.Ц.П.100.025.02
Код
|
100
d
|
108
d*
|
6
s
|
133
D
|
190
H
|
94
h
|
525
I
|
300
L
|
15,3
Вес, кг
|
| 125
DN
|
25
PN
|
000LD2125252
Артикул
|
КШ.Ц.П.125.025.02
Код
|
125
d
|
133
d*
|
6
s
|
159
D
|
210
H
|
98
h
|
525
I
|
360
L
|
20,6
Вес, кг
|
| 150
DN
|
25
PN
|
000LD2150252
Артикул
|
КШ.Ц.П.150.025.02
Код
|
150
d
|
159
d*
|
6
s
|
180
D
|
225
H
|
84
h
|
650
I
|
390
L
|
29,6
Вес, кг
|
| 250
DN
|
16
PN
|
000LD2250252
Артикул
|
КШ.Ц.П.250.025.02
Код
|
250
d
|
273
d*
|
8
s
|
325
D
|
-
H
|
106
h
|
-
I
|
730
L
|
120
Вес, кг
|
| 400
DN
|
16
PN
|
000LD2400162
Артикул
|
КШ.Ц.П.400.016.02
Код
|
390
d
|
425
d*
|
10
s
|
465
D
|
995
H
|
202
h
|
-
I
|
970
L
|
350
Вес, кг
|
