Переходы стальные / Переходы сварные

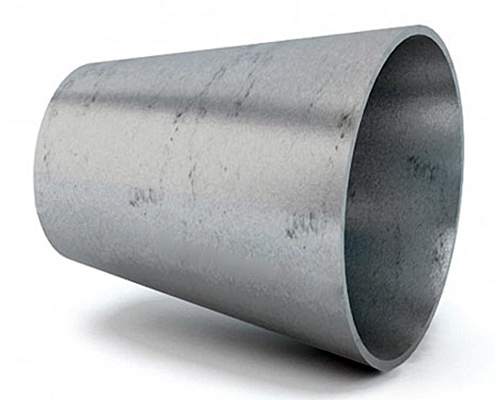

Переходы сварные по ОСТ 34.10-753-99

Переходы сварные по ОСТ 34.10-753-99

Технические характеристики:

Пожалуйста оставьте заявку на позицию "Переходы сварные по ОСТ 34.10-753-99" на данной странице. Наш менеджер свяжется с Вами и уточнит условия заказа.

Область применения

Настоящий стандарт распространяется на сварные листовые концентрические и эксцентрические переходы из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций.

Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ.

Сварные листовые концентрические и эксцентрические переходы предназначены для применения на трубопроводах, на которые распространяются РД 03-94.

Допускается применение сварных листовых переходов по настоящему стандарту для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем СССР.

Пределы применения сварных листовых переходов

Таблица 1.

Словное давление Ру, МПа (кгс/см2) Рабочее давление Pраб, МПа (кгс/см2) для температуры рабочей среды, °С
200 250 300 350
2,5 (25) 2,2 (22) 2,2 (22) 1,9 (19) 1,7 (17)
1,6 (16) 1,6 (16) 1,4 (14) 1,2 (12) -



Для трубопроводов тепловых сетей допускается применение сварных листовых переходов на рабочее давление до 2,5 МПа при рабочей температуре до 200 °С.

Конструкция и размеры

Конструкция и размеры сварных листовых концентрических переходов должны соответствовать указанным ниже чертежам и таблице.

Таблица 2. Размеры в миллиметрах



Значение Давление Pу, МПа (кгс/см2) Условные проходы Dу×dу Размеры присоединяемых труб Dв dв S L R R1 B e g Масса, кг
Номин. Предельное отклонение Номин. Предельное отклонение
Dн×S1 dн×S2
01 2,5 (25) 500×250 530×8 273×8 516 255 10 615 1265 637 1537 19 ± 4 2,0 ± 1,5 62,5
02 500×300 325×8 307 490 762 53,3
03 500×350 377×9 357 375 883 42,8
04 500×400 426×10 406 260 1000 31,4
05 600×500 630×12 325×8 608 307 12 710 1491 767 1812 23 ± 5 2,5 +2,0 -1,5 102,6
06 600×350 377×9 357 590 887 90,1
07 600×400 426×10 406 475 1005 76,0
08 600×500 530×8 512 225 1260 39,8
09 700×350 720×9 377×9 704 357 10 815 1717 883 2086 19 ± 4 2,0 ± 1,5 113,2
10 700×400 426×10 406 700 1000 101,7
11 700×500 530×8 512 450 1255 71,7
12 700×600 630×12 604 12 235 1722 1481 2092 23 ± 5 2,5 +2,0 -1,5 47,3
13 800×400 820×11 426×10 802 406 930 1958 1005 2379 176,9
14 800×500 530×8 512 680 1260 140,7
15 800×600 630×12 604 465 1481 102,7
16 800×700 720×9 700 240 1792 56,5
17 1000×500 1020×14 530×8 996 512 14 1140 2429 1265 2952 25 314,1
18 1000×600 630×12 604 920 1486 2,0 ± 1,5 269,7
19 1000×700 720×9 700 695 1717 215,6
20 1000×800 820×11 794 475 1943 155,2
21 1200×600 1220×14 630×12 1196 604 16* 1390 2910 1486 3536 28 (25) ± 6 (± 5) 522,4
22 1200×700 720×9 700 1165 1717 460,6
23 1200×800 820×11 794 945 1943 391,5
24 1200×1000 1020×14 988 490 2410 221,8
25 1,6 (16) 600×300 630×8 325×6 616 311 10 720 1506 772 1830 19 ± 4 87,4
26 600×400 426×9 410 485 1010 65,2
27 600×500 530×8 512 245 1255 36,2
28 700×400 720×9 426×9 704 410 690 1717 1010 2086 100,7
29 700×500 530×8 512 450 1255 71,7
30 700×600 630×8 612 215 1496 37,0
31 800×400 820×9 426×9 806 410 930 1962 1010 2384 147,6
32 800×500 530×8 512 690 1255 118,7
33 800×600 630×8 612 455 1496 84,0
34 800×700 720×9 700 250 1708 48,6
35 1000×500 1020×10 530×8 1004 512 1155 2439 1255 2934 228,1
36 1000×600 630×8 612 920 1496 193,4
37 1000×700 720×9 700 715 1708 158,0
38 1000×800 820×9 798 485 1943 113,3
39 1200×600 1220×11 630×8 1202 612 12 1390 2920 1501 3548 23 ± 5 2,5 +2,0 -1,5 392,4
40 1200×700 720×9 700 1180 1712 350,0
41 1200×800 820×9 798 950 1948 295,9
42 1200×1000 1020×10 996 485 2424 165,7
43 1400×700 1420×14 720×9 1396 700 14 1640 3391 1717 4121 25 624,0
44 1400×800 820×9 798 1405 1953 560,7
45 1400×1000 1020×10 996 940 2429 408,5
46 1400×1200 1220×11 1194 475 2905 223,2
47 1600×800 1620×14 820×9 1596 798 1875 3872 1953 4705 815,5
48 1600×1000 1020×10 1596 1410 2429 663,2
49 1600×1200 1220×11 1194 945 2905 477,9
50 1600×1400 1420×14 1388 490 3372 264,1

Пример условного обозначения сварного концентрического перехода с условными проходами Dу 600 мм и dу 300 мм на условное давление Pу 1,6 МПа: 600×300 - 1,6 25 ОСТ 34 10.753-97

Конструкция и размеры сварных листовых концентрических переходов должны соответствовать указанным ниже чертежам и таблице.

Подготовка кромок под сварку







Таблица 3. Размеры в миллиметрах

Обозначение Давление Pу, МПа (кгс/см2) Условные проходы Dу×dу Размеры присоединяемых труб Dв dв S L e g Масса, кг L1 L2 L3 L4 L5 11 l2 l3 l4 l5 r
Dн×S1 dн×S2 Номин. Предельное отклонение Номин. Предельное отклонение
51 2,5 (25) 500×250 530×8 273×8 516 255 10 615 19 ± 4 2,0 ± 1,5 62,9 1239 1256 1294 1331 1347 624 633 652 671 679 206
52 500×300 325×8 307 490 53,6 747 757 780 802 812
53 500×350 377×9 357 375 43,2 864 876 903 929 940
54 500×400 426×10 406 260 31,4 980 993 1024 1053 1065
55 600×300 630×12 325×8 608 307 12 710 23 ± 5 2,5

+2,0

-1,5

 103,2 1460 1480 1526 1569 1588 751 762 785 807 817 243
56 600×350 377×9 357 590 90,7 869 881 908 934 945
57 600×400 426×10 406 475 76,5 985 998 1029 1058 1070
58 600×500 530×8 512 225 40,1 1234 1251 1290 1326 1342
59 700×350 720×9 377×9 704 357 10 815 19 ± 4 2,0 ± 1,5 116,1 1682 1705 1757 1806 1829 864 876 903 929 940 280
60 700×400 426×10 406 700 102,4 980 993 1024 1053 1065
61 700×500 530×8 512 450 72,2 1230 1246 1285 1321 1337
62 700×600 630×12 604 12 235 23 ± 5 2,5

+2,0

-1,5

 48,7 1687 1710 1762 1811 1834 1451 1471 1516 1559 1578 281
63 800×400 820×11 426×10 802 406 930 178,4 1918 1944 2003 2059 2085 985 998 1029 1058 1070 320
64 800×500 530×8 512 680 142,1 1234 1251 1290 1326 1342
65 800×600 630×12 604 465 103,5 1451 1471 1516 1559 1578
66 800×700 720×9 700 240 57,2 1677 1700 1752 1802 1823
67 1000×500 1020×14 530×8 996 512 14 1140 25 316,8 2379 2412 2486 2555 2587 1239 1256 1294 1331 1347 397
68 1000×600 630×12 604 920 2,0 ± 1,5 272,3 2379 2412 2486 2555 2587 1456 1476 1521 1564 1583
69 1000×700 720×9 700 695 217,5 1682 1705 1757 1807 1829
70 1000×800 820×11 794 475 156,6 1903 1930 1988 2045 2069 475
71 1200×600 1220×14 630×12 1196 604 16 1390 28 ± 6 527,5 2850 2889 2978 3061 3099 1456 1476 1521 1564 1583
72 1200×700 720×9 700 1165 460,8 1682 1705 1757 1807 1829
73 1200×800 820×11 794 945 395,9 1903 1930 1988 2045 2069
74 1200×1000 1020×14 988 490 225,1 2360 2393 2466 2536 2566 246
75 1,6 (16) 600×300 630×8 325×6 616 311 10 720 19 ± 4 88,1 1475 1495 1540 1584 1603 756 766 790 812 822
76 600×400 426×9 410 485 72,6 989 1003 1034 1063 1076
77 600×500 530×8 512 245 36,4 1230 1246 1285 1321 1337
78 700×400 720×9 426×9 704 410 690 101,5 1682 1705 1757 1806 1829 989 1003 1034 1063 1076 280
79 700×500 530×8 512 450 72,2 1230 1246 1285 1321 1337
80 700×600 630×8 612 215 37,3 1465 1485 1531 1574 1593
81 800×400 820×9 426×9 806 410 930 148,9 1922 1949 2008 2064 2090 989 1003 1034 1063 1076 320
82 800×500 530×8 512 690 119,5 1230 1246 1285 1321 1337
83 800×600 630×8 612 455 84,8 1465 1485 1531 1574 1593
84 800×700 720×9 700 250 49,3 1672 1695 1747 1797 1818
85 1000×500 1020×10 530×8 1004 512 10 1155 +4 2,0 229,6 2389 2421 2495 2565 2597 1236 1246 1285 1321 1337 398
86 1000×600 630×8 612 920 194,9 1465 1485 1531 1574 1593
87 1000×700 720×9 700 715 159,5 1672 1695 1747 1797 1818
88 1000×800 820×9 798 485 114,5 1903 1930 1988 2045 2069
89 1200×600 1220×11 630×8 1202 612 12 1390 23 +5 2,5

+2,0

-1,5

 395,7 2860 2899 2988 3071 3109 1470 1490 1536 1579 1598 477
90 1200×700 720×9 700 1180 353,0 1677 1700 1752 1802 1823
91 1200×800 820×9 798 950 299,0 1908 1934 1993 2050 2074
92 1200×1000 1020×10 996 485 167,2 2374 2407 2481 2551 2581
93 1400×700 1420×14 720×9 1396 700 14 1640 25 629,2 3322 3367 3470 3567 3611 1682 1705 1757 1807 1829 554
94 1400×800 820×9 798 1405 614,1 1913 1939 1964 2055 2080
95 1400×1000 1020×10 996 940 412,5 2379 2412 2451 2556 2587
96 1400×1200 1220×11 1194 475 224,7 2846 2885 2973 3057 3094
97 1600×800 1620×14 820×9 1596 798 1875 822,4 3793 3846 3962 4073 4123 1913 1939 1964 2055 2080 632
98 1600×1000 1020×10 1596 1410 668,9 2379 2412 2451 2556 2587
99 1600×1200 1220×11 1194 945 481,5 2846 2885 2973 3057 3094
100 1600×1400 1420×14 1388 490 265,5 3303 3348 3450 3548 3590

Пример условного обозначения сварного эксцентрического перехода с условными проходами Dу 1600 мм и dу 1400 мм на условное давление 1,6 МПа: Переход 1600×1400 - 1,6 100 ОСТ 34 10.753-97

3.3 Материал - лист в соответствии с сортаментом листов по ОСТ 34 10.747, раздел 11.

Примечание - При применении сталей марок Ст3сп5 и Ст3Гпс4 параметры среды принимаются согласно приложению А.

3.4 Допускается подрезка торцов переходов с целью обеспечения допустимого смещения их внутренних кромок с присоединяемыми трубами.

3.5 Допускается изготовление переходов из 2-х половин (с двумя сварными швами).

3.6 Требования к подготовке кромок перехода под сварку и сварке его с трубопроводом по ОСТ 34 10.748.

3.7 При изготовлении переходов допускается корректировка размеров зазоров, углов скоса кромки и притупления кромок, в соответствии с производственно-технологической документацией (ПТД), в зависимости от применяемого способа сварки, с учетом требований РД 34 15.027-93 (РТМ-1с-93) [3].

3.8 Для продольных сварных швов допускается принимать другие формы разделки кромок по РТМ-1с-93.

3.9 Методы и объем контроля продольных сварных швов принимаются в соответствии с РТМ-1с-93 (раздел 16).

3.10 Неуказанные предельные отклонения размеров ± IT14/2

3.11 Остальные технические требования - по ОСТ 34 10.766.

Приложение А (Обязательное). Пределы применения переходов из листовой стали Ст3сп5 и Ст3Гпс4 по ГОСТ 14637

Таблица 3. Размеры в миллиметрах

Обозначение Давление Pу, МПа (кгс/см2) Обозначение Давление Pу, МПа (кгс/см2) Обозначение Давление Pу, МПа (кгс/см2) Обозначение Давление Pу, МПа (кгс/см2)
01 1,6 (16) 26 1,6 (16) 51 1,6 (16) 76 1,6 (16)
02 27 52 77
03 28 53 78
04 29 54 79
05 30 55 80
06 31 56 81
07 32 57 82
08 33 58 83
09 34 59 84
10 35 1,0 (10) 60 85 1,0 (10)
11 36 61 86
12 37 62 87
13 38 63 88
14 39 1,6 (16) 64 89
15 40 65 90
16 41 66 91
17 42 67 92
18 43 68 93
19 44 69 94
20 45 70 95
21 46 71 96
22 47 1,0 (10) 72 97
23 48 73 98
24 49 74 99
25 50 75 100
