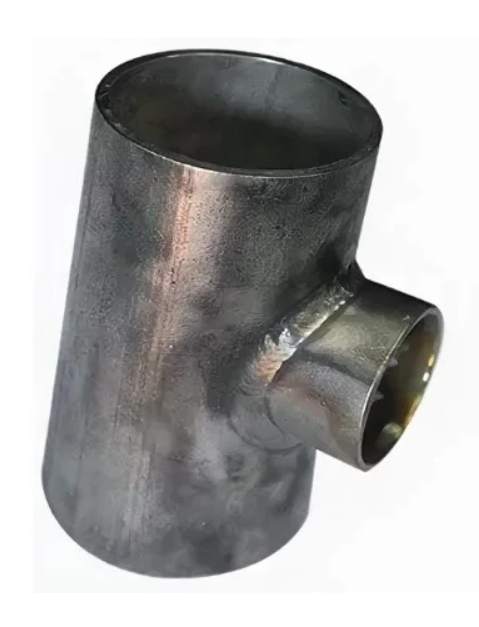

Переходные сварные стальные тройники ОСТ 34 10.764 предназначены для паропроводов и трубопроводов теплоэлектростанций любого типа. Стандарт допускает использование фитингов в трубопроводах, построенных по СНиП 3.05.05.

Фасонные изделия имеют номинальный диаметр 80х50 мм – 1600х1400 мм для присоединения корпуса к трубам размером 89х3,5 мм – 1620х14 мм, штуцера к трубам меньшего диаметра 57х3 – 1420х14 мм. Тройники свариваются из штуцера, корпуса, являются трубопроводными сборочными единицами для давления 0,4 – 4 МПа температуры среды -40°С … +425°С.

Кромки штуцера, корпусных патрубков разделаны под приварку. Изготавливаются детали тройника из листового, трубчатого сортамента в зависимости от Dн. Для фитингов среднего размера используется котельная бесшовная труба. Для больших диаметров применяется труба электросварная или сварная обечайка из стального листа, которому придана трубчатая форма на вальцах. Используются углеродистая и низколегированная сталь марок 20, 20К, 09Г2С, 16ГС, 17ГС, соответственно.

Требования

По регламенту стандарта энергетической отрасли ОСТ 34-10-764 к сварным переходным тройникам выдвигается ряд требований:

• изготовление из листовой стали, электросварной, бесшовной трубы;
• применение в трубопроводах ГВС и паропроводах по СНиП 3.05.05 и ПБ 10-573;
• использование низколегированных углеродистых сталей марок 17ГС, 16ГС, 09Г2С, 10Г2С1, 20К и 20, соответственно;
• номинальные размеры фасонных изделий 80х50 мм – 1600х1400 мм;
• условия среды Т от -60°С до +425°С, агрессивность низкая, PN 0,4 – 4 МПа;
• разделка кромок под приварку для присоединения к трубопроводу одноименным способом;
• изготовление из двух деталей сваркой, разметка отверстия в корпусе по готовому штуцеру;
• для раскроя посадочной поверхности штуцера применяется развертка по табличным значениям размеров и чертежу в рассматриваемом стандарте;
• присоединение корпуса к трубам 89х3,5 мм – 1620х14 мм, штуцера – 57х3 – 1420х14 мм;
• несколько вариантов исполнения для одного номинального диаметра;
• только переходный тип тройника с не одинаковыми размерами патрубков штуцера, корпуса.

Заказчиком отраслевого стандарта было Минтоплива и энергетики РФ, исполнителем АООТ СЗЭМП.

Особенности конструкции

Разработчиками СЗЭМП были заложены в ОСТ 34.10.764 следующие технические решения для сварных тройников:

• сборочная единица выполнена из двух деталей методом сварки;
• это позволяет упростить технологию производства для фитингов крупного размера;
• соединение в месте сопряжения штуцера с корпусом сложное;
• для упрощения процесса раскроя в стандарте приведен чертеж развертки штуцера с таблицей, содержащей значения всех размеров;
• отверстие посередине тела корпуса размечается по готовому штуцеру;
• для контроля сварочного стыка используется специальная линия разметки по контуру фаски под приварку;
• для небольших диаметров применяется труба бесшовная, для крупногабаритных тройников электросварная труба или листовая сталь, прокатанная на вальцах для придания ей нужной конфигурации.

Область применения

Переходные тройники из углеродистой, легированной стали под приварку по ОСТ 34-10-764 обладают свойствами:

• фитинги пригодны для трубопроводов по нормативам ПБ 10-573 и СНиП 3.05.05;
• себестоимость изготовления фасных изделий средняя;
• для трубопроводов диаметром больше 500 мм это единственный вариант тройников;
• в стандарте рассматриваются только переходные тройники, диаметр штуцера меньше размеров корпуса;
• проектировщик моет выбрать марку сталей из нескольких вариантов;
• трубопроводные детали пригодны для давления 0,4 – 4 МПа, температурных условий +425°С.

Таким образом, сварной тройник под приварку переходного типа считается универсальным фасонным изделием для трубопроводов общепромышленного назначения и тепловых электростанций.

Размерный ряд

В документах стандарта ОСТ 34 10.764 размещен чертеж сборочный для промышленного выпуска переходных сварных стальных тройников:

Размеры приводятся в нижней таблице:

Стандартом принято следующее обозначение фитинга:

• название детали – «тройник»;
• конструкция фасонного изделия – «переходный»;
• диаметр корпуса Dн – 89 мм – 1620 мм;
• толщина стенки корпуса – 4,5 – 14 мм;
• диаметр штуцера DN1 – 57 – 1420 мм;
• толщина стенки штуцера – 3 – 14 мм;
• обозначение в таблице ОСТ – 001 – 223;
• номер стандарта – ОСТ 34-10-764.

Товарный знак производителя в маркировке заменяет первые два пункта.

Материальное исполнение

В отраслевом стандарте ОСТ 34 10.764 указано несколько конструкционных материалов для серийного производства переходных тройников:

• котельная труба бесшовная – диаметр менее 500 мм;
• электросварная труба – DN 500 – 1600 мм;
• листовая сталь – ограничение по давлению 1,6 – 2,5 МПа;

На изготовление штуцеров, корпусов идет листовая сталь марок Ст3 (кипящая, полуспокойная), 20 и 20К, 17ГС, 16ГС, 09Г2С, 10Г2С1, электросварная труба 17ГС, 17Г1С, бесшовная труба марки стали 20, 09Г2С.

Технология изготовления

Для облегчения серийного производства крупногабаритных тройников переходных в ОСТ 34-10-764 дополнительно приводятся таблицы, чертежи разверток штуцеров. Технология имеет вид:

• на листовом материале выполняется построение фасонной обрезки конца штуцера, присоединяемого к корпусу;
• шаблон накладывается на сваренную из листа, прокатанного на вальцах, обечайку или трубчатую заготовку детали;
• торец обрезается согласно разметке;
• готовый штуцер устанавливается под прямым углом посередине заготовки корпуса;
• производится разметка отверстия в корпусе, затем наносится линия измерительной базы;
• после прихватки деталей шов проваривается снаружи и/или изнутри;
• выполняется дефектоскопия стыка;
• разделываются кромки корпуса, штуцера под приварку.

Стандарт допускает разделку кромок на любом этапе изготовления фитинга по нормативам ПТД производителя.
