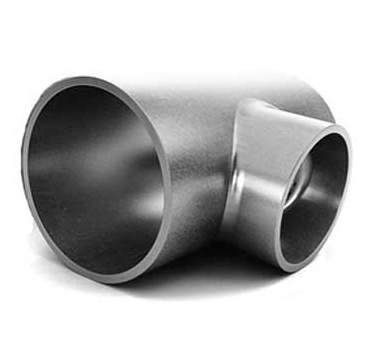

Тройники ОСТ 36-24-77

Тройники ОСТ 36-24-77

Технические характеристики:

Пожалуйста оставьте заявку на позицию "Тройники ОСТ 36-24-77" на данной странице. Наш менеджер свяжется с Вами и уточнит условия заказа.

Номенклатура

1. Настоящий стандарт распространяется на сварные равнопроходные и переходные тройники из углеродистой стали на Ру ≤ 2,5 МПа (≈ 25 кгс/см²).

Размеры, мм Условное давление Ру, МПа (≈ кгс/см²), не более, для сред Масса, кг
Dу dу Dн dн L H S S1
неагрессивных среднеагрессивных
500 300 530 325 400 400 7 6 1,6 (16) 1,0 (10) 78
10 2,5 (25) - 107
8 - 1,6 (16) 110
14 10 - 2,5 (25) 151
400 426 7 7 1,6 (16) 1,0 (10) 82
10 8 2,5 (25) 1,6 (16) 112
14 12 - 2,5 (25) 158
- - 7 - 1,6 (16) 1,0 (10) 85
10 2,5 (25) 1,6 (16) 121
14 - 2,5 (25) 168
600 300 630 325 450 450 8 6 1,6 (16) 1,0 (10) 115
12 8 2,5 (25) 1,6 (16) 171
15 10 - 2,5 (25) 213
400 426 8 7 1,6 (16) 1,0 (10) 119
12 8 2,5 (25) 1,6 (16) 172
15 12 - 2,5 (25) 220
500 530 8 7 1,6 (16) 1,0 (10) 121
12 10 2,5 (25) 1,6 (16) 180
15 14 - 2,5 (25) 228
- - 8 - 1,6 (16) 1,0 (10) 127
12 2,5 (25) 1,6 (16) 190
15 - 2,5 (25) 237
800 100 820 426 550 550 8 7 1,0 (10) 0,63 (6,3) 184
10 1,6 (16) 1,0 (10) 227
14 8 - 1,6 (16) 313
16 2,5 (25) - 354
20 12 - 2,5 (25) 445
500 530 8 7 1,0 (10) 0,63 (6,3) 186
10 1,6 (16) 1,0 (10) 228
14 10 - 1,6 (16) 318
16 2,5 (25) - 359
20 14 - 2,5 (25) 451
600 630 8 8 1,0 (10) 0,63 (6,3) 189
10 1,6 (16) 1,0 (10) 229
14 12 - 1,6 (16) 326
16 2,5 (25) - 368
20 15 - 2,5 (25) 458
800 - 820 - 550 550 8 - 1,0 (10) 0,63 (6,3) 199
10 1,6 (16) 1,0 (10) 249
14 - 1,6 (16) 347
16 2,5 (25) - 396
20 - 2,5 (25) 493
1000 500 1020 530 650 650 8 7 1,0 (10) 0,63 (6,3) 269
12 1,6 (16) 1,0 (10) 393
16 10 - 1,6 (16) 525
20 2,5 (25) - 647
600 630 8 8 1,0 (10) 0,63 (6,3) 273
12 1,6 (16) 1,0 (10) 397
16 12 - 1,6 (16) 531
20 2,5 (25) - 653
800 820 8 8 1,0 (10) 0,63 (6,3) 265
12 10 1,6 (16) 1,0 (10) 409
16 14 - 1,6 (16) 547
20 16 2,5 (25) - 674
- - 8 - 1,0 (10) 0,63 (6,3) 288
12 1,6 (16) 1,0 (10) 431
16 - 1,6 (16) 573
20 2,5 (25) - 715
1200 800 1220 820 750 750 10 8 1,0 (10) 0,63 (6,3) 461
16 10 1,6 (16) 1,0 (10) 722
18 14 - 1,6 (16) 824
1000 1020 10 8 1,0 (10) 0,63 (6,3) 467
16 12 1,6 (16) 1,0 (10) 738
18 16 - 1,6 (16) 846
- - 10 - 1,0 (10) 0,63 (6,3) 491
16 1,6 (16) 1,0 (10) 783
18 - 1,6 (16) 879
1400 800 1120 820 850 850 12 8 1,0 (10) 0,63 (6,3) 716
18 10 1,6 (16) 1,0 (10) 1061
1000 1020 12 8 1,0 (10) 0,63 (6,3) 726
18 12 1,6 (16) 1,0 (10) 1070
1200 1220 12 10 1,0 (10) 0,63 (6,3) 738
18 16 1,6 (16) 1,0 (10) 1113
- - 12 - 1,0 (10) 0,63 (6,3) 769
18 1,6 (16) 1,0 (10) 1150



2. Назначение и условия применения тройников - по ОСТ 36-19-77.

3. Конструкция, размеры, масса и условное давление тройников должны соответствовать указанным на чертеже и в таблице. Комплексные поставки трубопроводной арматуры и деталей трубопровода по России и СНГ

3.1. Тройники по ОСТ 36-24-77 допускается применять только при отсутствии возможности присоединения ответвляемой трубы непосредственно врезкой, конструкция которой устанавливается проектом.

4. Материал и технические требования - по ОСТ 36-26-77.
Пример условного обозначения равнопроходного тройника Dн = 820 мм, S = 16 мм из стали ВСт3сп: Тройник 820×16 ВСт3сп ОСТ 36-24-77;
Пример условного обозначения переходного тройника Dн = 820 мм, dн = 530 мм, S = 10 мм и S1 = 7 мм из стали ВСт3сп: Тройник 820×10 - 530×7 ВСт3сп ОСТ 36-24-77.
