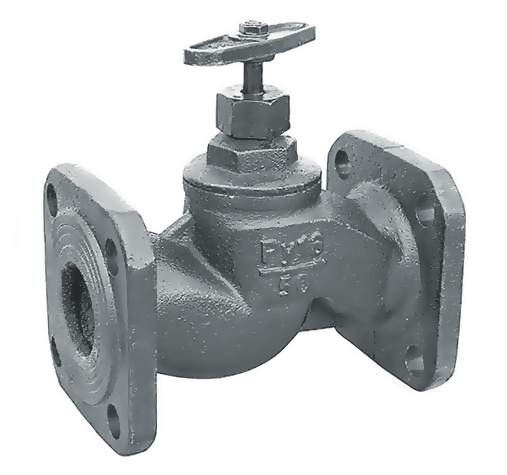

Вентиль (клапан) 15кч19п (PN 16, DN 25-50)
Технические характеристики:
Изготовление и поставка по:ТУ 3740-002-30995032-2014
Материал корпусных деталей:корпус - чугун, прокладка - паронит
Наработка на отказ (циклов):3 500
Номинальное давление, PN (МПа):1,6 (16)
Рабочая среда:вода техническая, пар
Температура рабочей среды (°C):максимальная +225°С
Пожалуйста оставьте заявку на позицию "Вентиль (клапан) 15кч19п (PN 16, DN 25-50)" на данной странице. Наш менеджер свяжется с Вами и уточнит условия заказа.
Описание 15ч74п1(2):
15кч19п вентиль фланцевый чугунный (клапан) запорный проходной. Вентиль 15кч19п применяется для установки на трубопроводах в качестве запорного устройства, а также для периодического включения или отключения части трубопровода. Рабочее положение фланцевого вентиля на трубопроводе – любое. Корпус устройства изготавливается из ковкого чугуна. Управление вентилем – ручное (маховик). Фланцевый вентиль 15кч19п (вентиль 15кч19п2) выпускается номинальными диаметрами: Ду25, Ду32, Ду40, Ду50.
Технические характеристики и цена вентиля 15кч19п (15кч19п2):
| Марка, Обозначение | Примечание | Ду, мм | Строительная длина, мм | Ру, бар (кгс/см²) | Масса, кг |
|---|---|---|---|---|---|
| 15кч19п Ду25
Марка, Обозначение
|
вода, пар
Примечание
|
25
Ду, мм
|
120/155
Строительная длина, мм
|
16
Ру, бар (кгс/см²)
|
3,6
Масса, кг
|
| 15кч19п Ду32
Марка, Обозначение
|
вода, пар
Примечание
|
32
Ду, мм
|
140
Строительная длина, мм
|
16
Ру, бар (кгс/см²)
|
5,5
Масса, кг
|
| 15кч19п Ду40
Марка, Обозначение
|
вода, пар
Примечание
|
40
Ду, мм
|
170
Строительная длина, мм
|
16
Ру, бар (кгс/см²)
|
7,65
Масса, кг
|
| 15кч19п Ду50
Марка, Обозначение
|
вода, пар
Примечание
|
50
Ду, мм
|
200/225
Строительная длина, мм
|
16
Ру, бар (кгс/см²)
|
1600/1900
Масса, кг
|
Условия эксплуатации чугунного фланцевого вентиля 15кч19п:
- Температура рабочей среды (наибольшая): +225°С;
- Рабочая среда: вода техническая, пар;
Технические данные чугунного фланцевого вентиля 15кч19п:
- Давление условное PN, МПа (кгс/см2): 1,6(16);
- Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
- Альтернативное название – вентиль 15кч19п2;
Материалы основных деталей чугунного фланцевого вентиля 15кч19п:
- Материал (корпус, крышка, золотник): ковкий чугун КЧ30-6-ф;
- Материал (прокладка): паронит ПОН-Б;
- Материал (уплотнительная поверхность затвора): фторопласт Ф-4;
Показатели надежности чугунного фланцевого вентиля 15кч19п (вентиль 15кч19п2):
- Гарантийный срок эксплуатации: 2 года со дня ввода в эксплуатацию;
- Полный средний ресурс: 15 000 циклов;
- Полный средний срок службы: 10 лет;
- Средняя наработка на отказ: 3 500 циклов;
Монтаж и эксплуатация запорного вентиля 15кч19п:
- Расконсервация вентиля 15кч19п производится непосредственно перед его установкой на трубопровод. Для расконсервации вентиля — пролить его внутренние полости горячей водой с последующей сушкой теплым воздухом или протиранием уайт-спиритом. Проверить сальниковую набивку. При необходимости заменить ее на новую и подтянуть сальниковое уплотнение. Проверить затяжку болтов и состояние прокладки клапана.
- Вентиль 15кч19п следует устанавливать в местах, доступных для обслуживания оборудования.
- Вентиль устанавливать на трубопроводах предназначенных для сред и эксплуатационных параметров, указанных в паспорте на изделие.
- Вентиль устанавливается на трубопроводе в любом положении. Направление среды должно совпадать с направлением стрелки на корпусе клапана.
Данная информация на сайте не является публичной офертой
