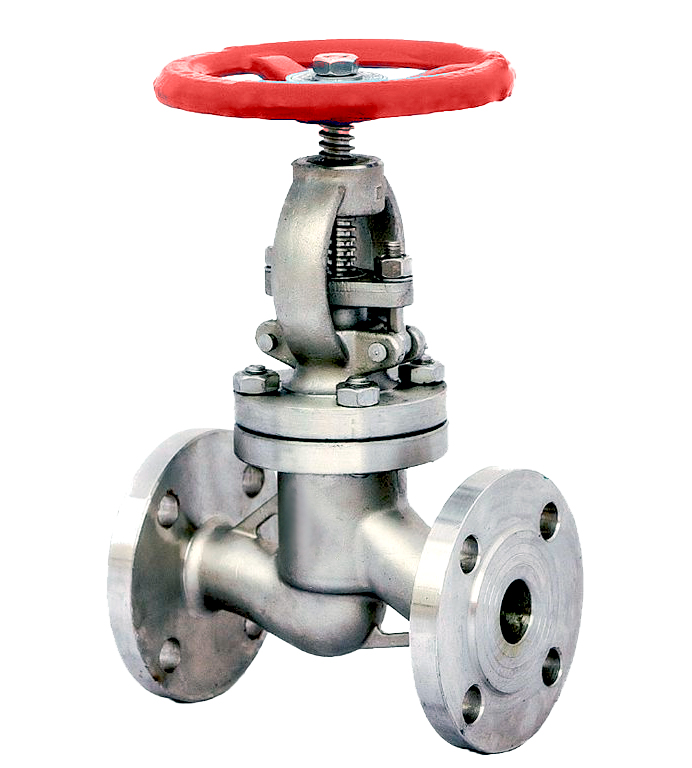

Вентиль (клапан) 15нж22нж (PN 40, DN 15-200)

Вентиль (клапан) 15нж22нж (PN 40, DN 15-200)

Скачать документацию

Технические характеристики:

Изготовление и поставка по:ТУ 3740-002-30995032-2014
Класс герметичности по:ГОСТ 9544-2015
Климатическое исполнение и категория размещения:УХЛ категория 1
Материал корпусных деталей:12Х18Н10Т
Номинальное давление, PN (МПа):4,0
Присоединение к трубопроводу:приварное
Рабочая среда:Вода, газ, пар, жидкие и газообразные нефтепродукты
Температура окружающей среды (°C):От -60 до +40
Температура рабочей среды (°C):До +425
Тип привода:ручной
Условный проход, DN (мм):15-200

Клапан 15нж22нж Ру40 – вентиль запорный из нержавеющей стали. Представленный клапан фланцевый изготовлен из литья коррозиестойкой стали и применяется в широком сегменте промышленных объектов нефтехимической отрасли, в нефтепереработке, на объектах бытовой

Материалы исполнения Вентиль (клапан) 15нж22нж (PN 40, DN 15-200)

1. Корпус: 12Х18Н10Т
2. Седло: 12Х18Н10Т
3. Диск: 12Х18Н10Т
4. Гайка диска: 08Х18Н10
5. Шпиндель: 08Х18Н9ТЛ
6. Шпилька: 08Х18Н10
7. Прокладка: ТРГ
8. Гайка: 08Х18Н10
9. Крышка: 12Х18Н10Т
10. Набивка сальника: МС-133
11. Ось откидного болта: 08Х18Н10
12. Втулка нажимная: 12Х18Н10Т
13. Откидной болт: 08Х18Н10
14. Крышка сальника: 12Х18Н9ТЛ
15. Гайка: Сталь 08Х18Н10
16. Гайка шпинделя: Латунь ЛС59-1
17. Маховик: 25Л
18. Гайка: 08Х18Н10

Габаритные размеры

Наименование L D D1 D2 D0 H B f n d Масса (кг)
Клапан (Вентиль) 15нж22нж DN 15
Наименование
 130
L
 95
D
 65
D1
 47
D2
 120
D0
 140
H
 14
B
 2
f
 4
n
 14
d
 5
Масса (кг)
Клапан (Вентиль) 15нж22нж DN 20
Наименование
 150
L
 105
D
 75
D1
 58
D2
 140
D0
 140
H
 14
B
 2
f
 4
n
 14
d
 6
Масса (кг)
Клапан (Вентиль) 15нж22нж DN 25
Наименование
 160
L
 115
D
 85
D1
 68
D2
 160
D0
 145
H
 14
B
 2
f
 4
n
 14
d
 7.5
Масса (кг)
Клапан (Вентиль) 15нж22нж DN 32
Наименование
 180
L
 135
D
 100
D1
 78
D2
 180
D0
 145
H
 16
B
 2
f
 4
n
 18
d
 10
Масса (кг)
Клапан (Вентиль) 15нж22нж DN 40
Наименование
 200
L
 145
D
 110
D1
 88
D2
 200
D0
 296
H
 16
B
 3
f
 4
n
 18
d
 10.6
Масса (кг)
Клапан (Вентиль) 15нж22нж DN 50
Наименование
 230
L
 160
D
 125
D1
 102
D2
 240
D0
 296
H
 17
B
 3
f
 4
n
 18
d
 13.5
Масса (кг)
Клапан (Вентиль) 15нж22нж DN 65
Наименование
 290
L
 180
D
 145
D1
 122
D2
 280
D0
 360
H
 19
B
 3
f
 8
n
 18
d
 23
Масса (кг)
Клапан (Вентиль) 15нж22нж DN 80
Наименование
 310
L
 195
D
 160
D1
 133
D2
 320
D0
 400
H
 21
B
 3
f
 8
n
 18
d
 28
Масса (кг)
Клапан (Вентиль) 15нж22нж DN 100
Наименование
 250
L
 230
D
 190
D1
 158
D2
 360
D0
 426
H
 23
B
 3
f
 8
n
 22
d
 40
Масса (кг)
Клапан (Вентиль) 15нж22нж DN 125
Наименование
 400
L
 270
D
 220
D1
 184
D2
 400
D0
 480
H
 25
B
 3
f
 8
n
 26
d
 60
Масса (кг)
Клапан (Вентиль) 15нж22нж DN 150
Наименование
 480
L
 300
D
 250
D1
 212
D2
 400
D0
 520
H
 27
B
 3
f
 8
n
 26
d
 74
Масса (кг)
Клапан (Вентиль) 15нж22нж DN 200
Наименование
 600
L
 375
D
 320
D1
 285
D2
 400
D0
 725
H
 35
B
 3
f
 12
n
 30
d
 110
Масса (кг)

Описание - вентиль (клапан) 15лс22нж (PN 40, DN 15-200)

Клапан 15нж22нж Ру40 – вентиль запорный из нержавеющей стали. Представленный клапан фланцевый изготовлен из литья коррозиестойкой стали и применяется в широком сегменте промышленных объектов нефтехимической отрасли, в нефтепереработке, на объектах бытовой инфраструктуры. По назначению вентиль исполняет запорную роль на магистралях с транспортировкой жидких и газообразных смесей под давлением до 4Мпа и предельной с температурой до +425°С. Условный проход Ду15, Ду20, Ду25, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200.
