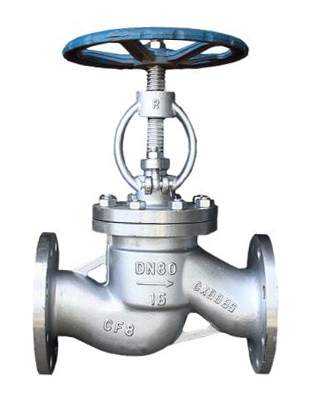

Вентиль (клапан) 15нж65нж (PN 16, DN 15-200)
Технические характеристики:
Назначение
15нж65нж является запорным клапаном и относится к категории запорной арматуры. Применяется на трубопроводах для перекрытия потока воды, пара, газа, нефтепродуктов и агрессивных сред, в том числе кислот, по отношению к которым применяемые материалы являются коррозионностойкими. Максимальная рабочая температура - 420 °С.
Номенклатура 15нж65нж
| ДУ | РУ |
|---|---|
| 15
ДУ
|
16
РУ
|
| 20
ДУ
|
16
РУ
|
| 31
ДУ
|
16
РУ
|
| 40
ДУ
|
16
РУ
|
| 50
ДУ
|
16
РУ
|
| 65
ДУ
|
16
РУ
|
| 80
ДУ
|
16
РУ
|
| 100
ДУ
|
16
РУ
|
| 125
ДУ
|
16
РУ
|
Клапан 15нж65нж является востребованным и широко применяемым видом запорной арматуры. Материальное исполнение - нержавеющая сталь - позволяет устанавливать клапаны в систему как с обычными, так и агрессивными средами. Конструкция клапана запорного 15нж65нж предполагает полное перекрытие потока рабочей среды запорным органом, называемым золотником. В корпусе клапана наплавлено седло из коррозионностойкой стали. Плоскость седла условно разделяет внутреннее пространство клапан на две части. Золотник закреплен на шпинделе и соосен седлу. Управление клапаном осуществляется с помощью маховика. Вращение маховика заставляет шпиндель, а следовательно, и золотник менять свое положение относительно седла. В закрытом положении золотник опущен и прижат к седлу, при этом проход рабочей среды невозможен.
Вентиль 15нж65нж, технические характеристики которого представлены ниже, устанавливается на трубопровод с помощью фланцевого присоединения. В качестве уплотнительных поверхностей для герметичности вентиля в корпусе и на золотнике выполнены наплавки из коррозионностойкой стали, обеспечивающие плотное прилегание плоскостей друг к другу. Герметичность относительно внешней среды обеспечивается сальниковым уплотнением шпинделя. Подтяжка сальника вентиля 15нж65нж осуществляется накидными болтами. Рабочая среда подается под золотник согласно стрелке на корпусе. Характеристики 15нж65нж позволяют применять его на агрессивные среды. Рабочее давление - не выше 16 кгс/см2. Установочное положение - любое. Конструкция клапана 15нж65нж, цена на который в нашем магазине выгодна, предусматривает выдвижной шпиндель. При такой конструкции при открытии шпиндель меняет свое положение, выдвигаясь на величину хода затвора, при этом увеличивается и строительная высота клапана.
Клапан запорный фланцевый 15нж65нж обладает следующими преимуществами:
- малая строительная высота
- малый ход затвора для полного открытия или закрытия
- простота в эксплуатации и обслуживании
- могут служить альтернативой задвижкам, в ситуации, когда есть ограничения по габаритам, а также шаровым кранам, если требуется работа при более высокой температуре

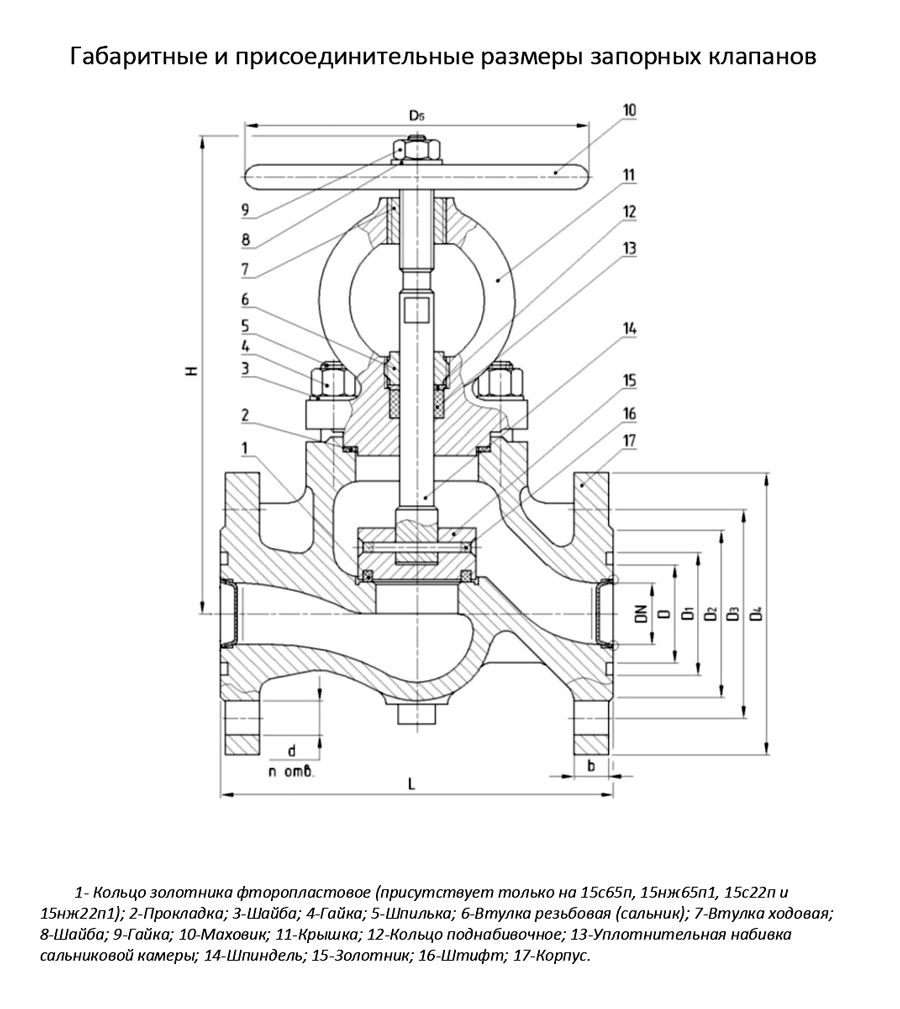

| Ду | L | D | D1 | D2 | d | b | Н | L1 | n | Масса |
|---|---|---|---|---|---|---|---|---|---|---|
| 10
Ду
|
130
L
|
90
D
|
60
D1
|
42
D2
|
14
d
|
12
b
|
127
Н
|
80
L1
|
4
n
|
2,75
Масса
|
| 15
Ду
|
130
L
|
95
D
|
65
D1
|
47
D2
|
14
d
|
12
b
|
127
Н
|
80
L1
|
4
n
|
2,9
Масса
|
| 20
Ду
|
150
L
|
105
D
|
75
D1
|
58
D2
|
14
d
|
14
b
|
150
Н
|
100
L1
|
4
n
|
4,5
Масса
|
| 25
Ду
|
160
L
|
115
D
|
85
D1
|
68
D2
|
14
d
|
14
b
|
245
Н
|
160
L1
|
4
n
|
8,5
Масса
|
| 32
Ду
|
180
L
|
135
D
|
100
D1
|
78
D2
|
18
d
|
14
b
|
225
Н
|
200
L1
|
4
n
|
10,5
Масса
|
| 40
Ду
|
200
L
|
145
D
|
110
D1
|
88
D2
|
18
d
|
16
b
|
264
Н
|
230
L1
|
4
n
|
17,0
Масса
|
| 50
Ду
|
230
L
|
160
D
|
125
D1
|
102
D2
|
18
d
|
17
b
|
264
Н
|
230
L1
|
4
n
|
18,2
Масса
|
| 65
Ду
|
290
L
|
180
D
|
145
D1
|
122
D2
|
18
d
|
19
b
|
319
Н
|
280
L1
|
4
n
|
25,5
Масса
|
| 80
Ду
|
310
L
|
195
D
|
160
D1
|
138
D2
|
18
d
|
19
b
|
380
Н
|
280
L1
|
4
n
|
37,5
Масса
|
| 100
Ду
|
350
L
|
215
D
|
180
D1
|
158
D2
|
18
d
|
21
b
|
400
Н
|
240
L1
|
8
n
|
50,5
Масса
|
| 125
Ду
|
400
L
|
245
D
|
210
D1
|
184
D2
|
18
d
|
25
b
|
473
Н
|
360
L1
|
8
n
|
75,5
Масса
|
| 150
Ду
|
480
L
|
280
D
|
240
D1
|
212
D2
|
22
d
|
27
b
|
470
Н
|
360
L1
|
8
n
|
105,5
Масса
|
Технические характеристики
• Рабочая среда: вода, пар, газ, нефтепродукты, агрессивные среды температурой до 420 °С.
• Рабочее давление: 1,6 МПа (16 кгс/см²).
• Материальное исполнение корпуса: 12Х18Н9ТЛ
• Наплавка на золотнике: коррозионностойкая сталь
• Климатическое исполнение: У2.
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815—80 (исп. 1, ряд 2).
• Герметичность в затворе: по 1-му классу.
• Уплотнение шпинделя: сальниковое
• Управление клапаном: ручное (рукоятка или маховик).
• Клапан устанавливают на трубопроводе в любом рабочем положении.
Материал основных деталей
• Корпус: сталь 12Х18Н9ТЛ.
• Крышка: сталь 12Х18Н9ТЛ.
• Золотник: сталь 12Х18Н9ТЛ.
• Шпиндель: 12Х18Н9Т.
• Набивка сальника: ТРГ.
• Втулка: бронза Лц 40с.
• Маховик: сталь 20.
• Прокладка: паронит.
Показатели надежности и долговечности
• Вентиль относится к классу ремонтируемых.
• Средний срок службы – не менее 10 лет.
• Средний ресурс – не менее 6000 циклов.
• Наработка на отказ – не менее 2000 циклов.
Условия эксплуатации
• Температура среды в системе: не более 420 °С.
• Температура окружающей среды: не ниже -60 °С.
• Перед установкой клапана на трубопровод промыть и продуть систему. Проверить состояние крепежных деталей, отсутствие пропуска среды через металл, герметичность прокладочных соединений и сальника, герметичность затвора, работоспособность арматуры. Перед монтажом проверить визуально состояние внутренних полостей и при необходимости промыть и просушить.
