Вентиль (клапан) 15с52нж/15с27нж (PN 63, DN 15-40)

Скачать документацию

Технические характеристики:

Изготовление и поставка по:ТУ 3740-002-30995032-2014

Материал корпусных деталей:сталь

Номинальное давление, PN (МПа):63 кгс/см² (6,3 МПа)

Присоединение к трубопроводу:фланцевое

Рабочая среда:вода, нефтепродукты, пар

Температура рабочей среды (°C):−40°C до +400°C

Оставьте заявку на позицию Вентиль (клапан) 15нж22нж (PN 40, DN 15-200) на данной странице. Наш менеджер свяжется с Вами и уточнит условия заказа.

Назначение

Вентиль изготовлен из стали и предназначен для включения и прерывания движущихся по системным трубопроводам потоков рабочей среды (пара, воды, нефтехимических продуктов и других агрессивных и неагрессивных сред).

Основные характеристики товара

Рабочая среда - вода, нефтепродукты, пар
Температура рабочей среды - до +400°С
Способ соединения - фланцевое
Уровень герметичности (ГОСТ 9544-93) - В
Давление - 63 кгс/см² (6,3 МПа)
Материал корпуса - сталь

Типоразмеры

Наименование	Ду
Клапан (вентиль) стальной 15С27НЖ Наименование	15 Ду
Клапан (вентиль) стальной 15С27НЖ Наименование	20 Ду
Клапан (вентиль) стальной 15С27НЖ Наименование	25 Ду
Клапан (вентиль) стальной 15С27НЖ Наименование	32 Ду
Клапан (вентиль) стальной 15С27НЖ Наименование	40 Ду

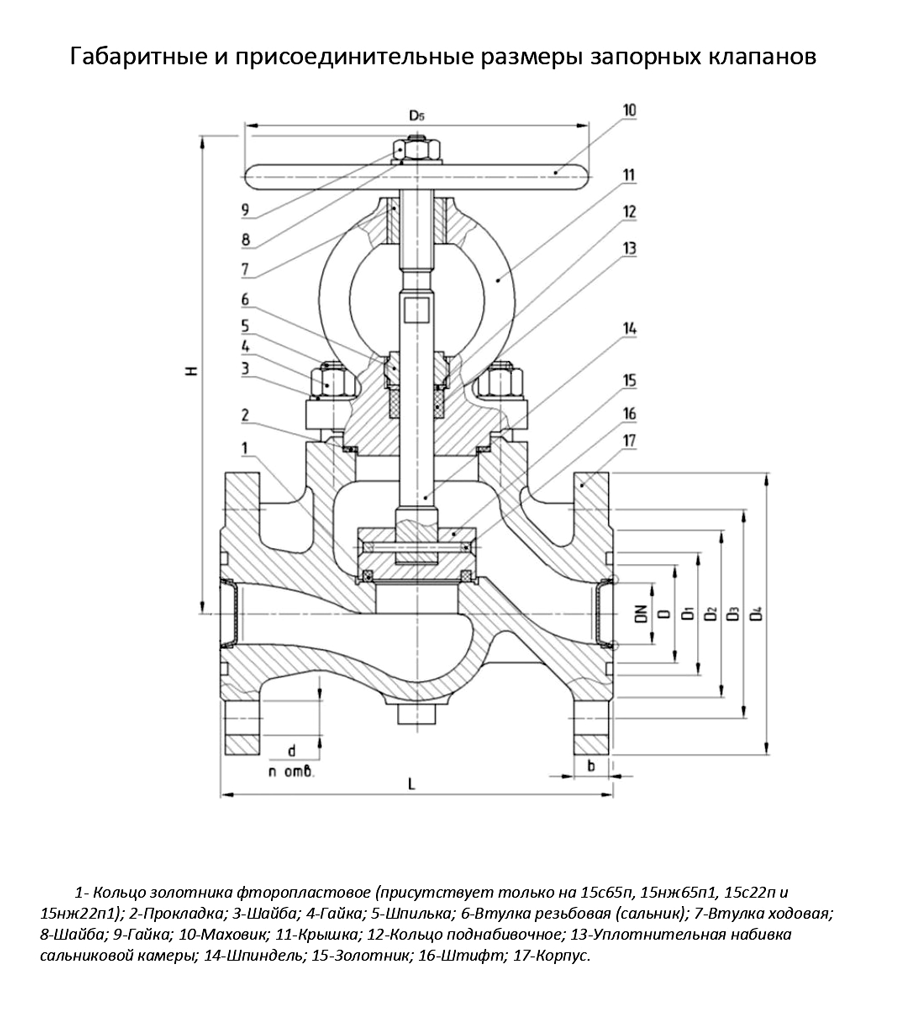

Подробные характеристики

Диаметр, мм	L, мм	H, мм	Масса, кг
15 Диаметр, мм	175 L, мм	206 H, мм	9.77 Масса, кг
20 Диаметр, мм	190 L, мм	220 H, мм	14.18 Масса, кг
25 Диаметр, мм	200 L, мм	220 H, мм	17.26 Масса, кг
32 Диаметр, мм	210 L, мм	301 H, мм	22.28 Масса, кг
40 Диаметр, мм	225 L, мм	399 H, мм	26.00 Масса, кг

Вентиль запорный 15С27НЖ изготовлен из стали и предназначен для включения и прерывания движущихся по системным трубопроводам потоков рабочей среды (пара, воды, нефтехимических продуктов и других агрессивных и не агрессивных сред).

Вентиль 15С27НЖ изготавливается в разной комплектации в зависимости от способа монтажа на трубопровод: с фланцевым присоединением и под приварку. Вентиль выдерживает предельные температуры среды от −40°C до +400°C и давление до 63 кгс/см2 и обеспечивает класс герметичности «В» (в соответствии с ГОСТ 9544-2005).

Установочное положение вентиля на трубопроводе может быть любым; управление вентилем осуществляется вручную (с помощью маховика). Материал основных деталей вентиля: корпус — сталь, уплотнение затвора — нержавеющая сталь; уплотнение шпинделя — сальниковая набивка.
