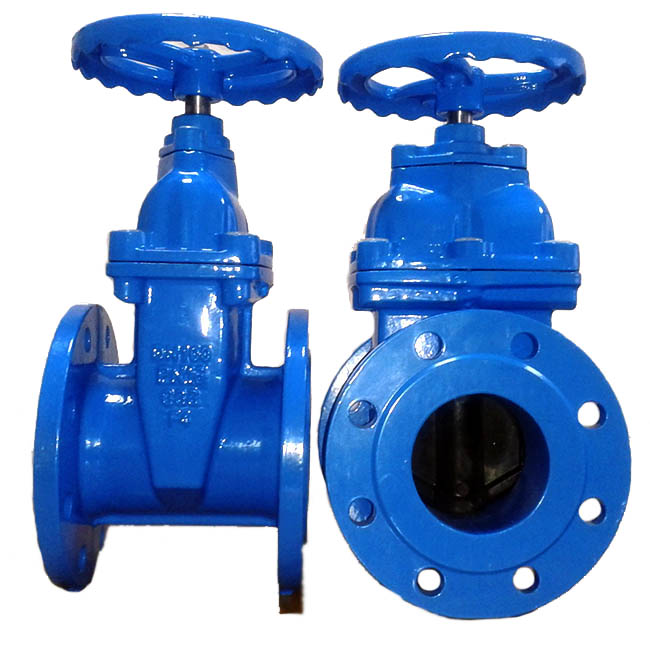

Задвижка чугунная 30ч39р с обрезиненным клином (PN 10,16 DN 50-600)

Скачать документацию

Технические характеристики:

Изготовление и поставка по:ТУ 28.14.13-001-91349091-2022

Класс герметичности по:по ГОСТ 54808-2011 - А

Климатическое исполнение и категория размещения:по ГОСТ 15150-69 - ТУ 5

Наработка на отказ (циклов):1500

Номинальное давление, PN (МПа):1,0 и 1,6

Присоединение к трубопроводу:фланцевое

Рабочая среда:неагрессивные жидкие и газообразные среды по отношению к которым материалы применяемые в задвижке коррозионностойкие, вода, пар.

Таблица фигура:30ч39р

Температура окружающей среды (°C):от -5 до +35

Температура рабочей среды (°C):от -30 до +130

Условный проход, DN (мм):50 - 600

Габаритные размеры для задвижек 30ч39р PN 1,0 МПа

Наименование	L	D	D1	D2	n	d	h	b	H
Задвижка 30ч39р Ду 50 Наименование	150 L	165 D	125 D1	102 D2	4 n	18 d	3 h	16 b	205 H
Задвижка 30ч39р Ду 65 Наименование	170 L	185 D	145 D1	122 D2	4 n	18 d	3 h	18 b	228 H
Задвижка 30ч39р Ду 80 Наименование	180 L	200 D	160 D1	133 D2	4 n	18 d	3 h	20 b	265 H
Задвижка 30ч39р Ду 100 Наименование	190 L	220 D	180 D1	158 D2	8 n	18 d	3 h	20 b	300 H
Задвижка 30ч39р Ду 125 Наименование	200 L	250 D	210 D1	184 D2	8 n	18 d	3 h	22 b	355 H
Задвижка 30ч39р Ду 150 Наименование	210 L	285 D	240 D1	212 D2	8 n	22 d	3 h	22 b	400 H
Задвижка 30ч39р Ду 200 Наименование	230 L	340 D	295 D1	268 D2	8 n	22 d	3 h	24 b	490 H
Задвижка 30ч39р Ду 250 Наименование	250 L	405 D	350 D1	320 D2	12 n	22 d	3 h	26 b	585 H
Задвижка 30ч39р Ду 300 Наименование	270 L	460 D	400 D1	370 D2	12 n	22 d	4 h	28 b	685 H
Задвижка 30ч39р Ду 350 Наименование	290 L	520 D	460 D1	430 D2	16 n	22 d	4 h	32 b	970 H
Задвижка 30ч39р Ду 400 Наименование	310 L	580 D	515 D1	482 D2	16 n	26 d	4 h	36 b	1020 H
Задвижка 30ч39р Ду 450 Наименование	330 L	640 D	565 D1	532 D2	20 n	26 d	4 h	38 b	1120 H
Задвижка 30ч39р Ду 500 Наименование	350 L	715 D	620 D1	585 D2	20 n	26 d	4 h	42 b	1220 H
Задвижка 30ч39р Ду 600 Наименование	390 L	840 D	725 D1	685 D2	20 n	30 d	5 h	46 b	1370 H

Габаритные размеры для задвижек 30ч39р PN 1,6 МПа

Наименование	L	D	D1	D2	n	d	h	b	H
Задвижка 30ч39р Ду 50 Наименование	150 L	165 D	125 D1	102 D2	4 n	18 d	3 h	16 b	205 H
Задвижка 30ч39р Ду 65 Наименование	170 L	185 D	145 D1	122 D2	4 n	18 d	3 h	18 b	228 H
Задвижка 30ч39р Ду 80 Наименование	180 L	200 D	160 D1	133 D2	4 n	18 d	3 h	20 b	265 H
Задвижка 30ч39р Ду 100 Наименование	190 L	220 D	180 D1	158 D2	8 n	18 d	3 h	20 b	300 H
Задвижка 30ч39р Ду 125 Наименование	200 L	250 D	210 D1	184 D2	8 n	18 d	3 h	22 b	355 H
Задвижка 30ч39р Ду 150 Наименование	210 L	285 D	240 D1	212 D2	8 n	22 d	3 h	22 b	400 H
Задвижка 30ч39р Ду 200 Наименование	230 L	340 D	295 D1	268 D2	12 n	22 d	3 h	24 b	490 H
Задвижка 30ч39р Ду 250 Наименование	250 L	405 D	355 D1	320 D2	12 n	26 d	3 h	26 b	585 H
Задвижка 30ч39р Ду 300 Наименование	270 L	460 D	410 D1	370 D2	12 n	26 d	4 h	28 b	685 H
Задвижка 30ч39р Ду 350 Наименование	290 L	520 D	470 D1	430 D2	16 n	26 d	4 h	32 b	970 H
Задвижка 30ч39р Ду 400 Наименование	310 L	580 D	525 D1	482 D2	16 n	30 d	4 h	36 b	1020 H
Задвижка 30ч39р Ду 450 Наименование	330 L	640 D	585 D1	532 D2	20 n	30 d	4 h	38 b	1120 H
Задвижка 30ч39р Ду 500 Наименование	350 L	715 D	650 D1	585 D2	20 n	33 d	4 h	42 b	1220 H
Задвижка 30ч39р Ду 600 Наименование	390 L	840 D	770 D1	685 D2	20 n	39 d	5 h	46 b	1370 H

Материал исполнения задвижек 30ч39р

1. Корпус: Высокопрочный чугун ВЧ50
2. Обрезиненный клин: EPDM (основание - высокопрочный чугун ВЧ50)

Задвижка чугунная 30ч39р (с обрезиненным клином)

Область применения чугунных задвижек с таблицей-фигурой 30ч39р и имеющей обрезиненный клин, как устройства запорного типа различна — это и трубопроводные системы для систем канализаций так и для транспотрировки горячей и холодной воды. Из за конструкции обрезиненной клина эти задвижки обладают очень хорошей герметичностью (по классу «А»). Исполнение со шпинделем невыдвижным имеет более меньшие размеры, что позволяет более оптимизированно установить чугунную задвижку в условиях ограниченных пространств. Чугунные задвижки 30ч39р имеют резиновое уплотнение типа МЗВ и предназначаются только для полного перекрытия потоков рабочей среды. Эти задвижки устанавливают на технических линиях транспортирующих воду с максимальной температурой до +85 градусов Цельсия и давлением Pn 10 МПа (тип МЗВ).

Задвижка 30ч39р перекрывает потоки рабочих сред с помощью врящающего маховика, который соединён со шпинделем через гайку с клином (обрезиненным). Благодаря этому, за счёт поступательных движений шпиндель опускает или же поднимает клин до максимального соприкосновения с корпусными частями задвижки и тем самым перекрывая потоки рабочих сред.

30ч39р — это задвижка полнопроходного типа, которая защищает систему от гидроударов и сохраняют её мощность не снижая давление в цепи. Задвижка 30ч39бр имеет неразборную конструкцию, её можно устанавливать в различных подземных коммуникациях. Монтаж задвижки 30ч39р выполняется на горизонтальном или вертикальном трубопроводе. С помощью невыдвижных и выдвижных штоков осуществляется полное управление задвижкой. Фланцевый тип присоединения наиболее популярен при монтаже и строительстве запорной арматуры и для этого типа задвижки не зря выбран именно он, что сделало данный вид запорно-регулирующей арматуры очень популярным на рынке. Устанавливают эти задвижки в местах, которые смогут обеспечить её беспрепятственный осмотр. Закрытие и открытие задвижки нужно осуществлять только полностью.

Корпус задвижки выполнен из высокопрочного чугуна марки ВЧ50, а обрезиненный клин выполнен из этиленпропиленового каучука (EPDM), который устойчив к воздействиям химических веществ (щелочи, полярные растворители и разбавленные кислоты) и имеет очень эластичную структуру при низких температурах. Основание обрезиненного клина — высокопрочный чугун марки ВЧ50. Сама по себе рабочая температура EPDM уплотнения имеет нижний предел в −55 градусов и верхний +125 градусов по Цельсию.
