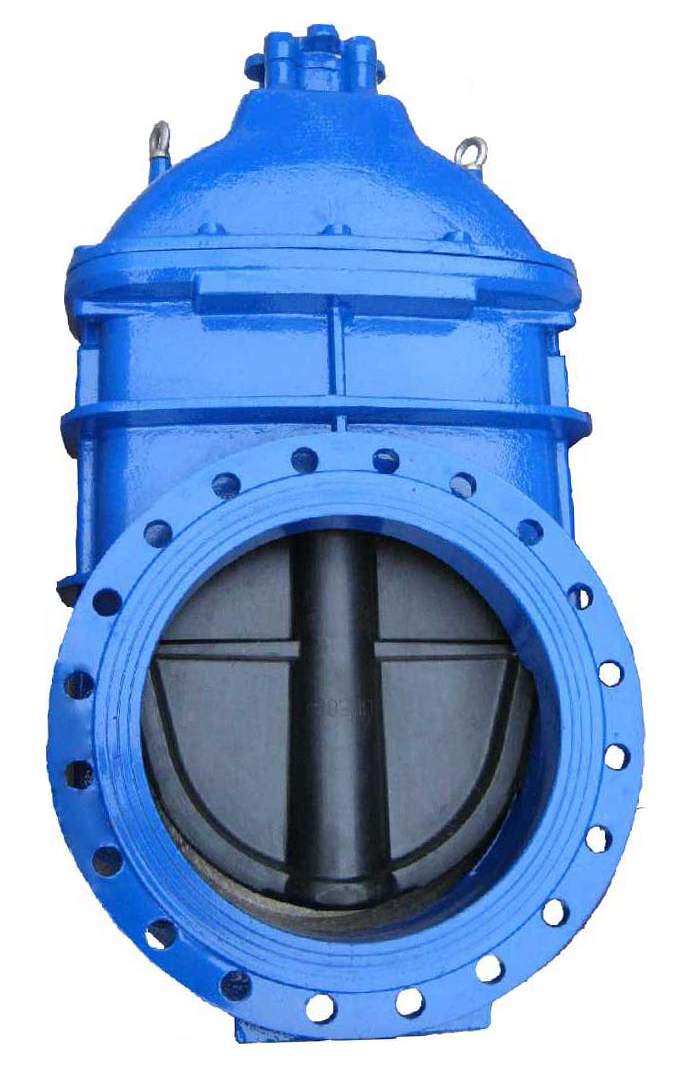

Задвижка чугунная 30ч539р с редуктором и обрезиненным клином (PN10,16 DN350-800)
Технические характеристики:
Задвижки 30ч6бр характеризуется высоким качеством, простое обслуживание, при этом имеет не высокую цену. Изготавливается клиновая арматура различных размеров, для трубопроводов с разным давлением и температурой жидкости. Соединение производится с помощью
Габаритные размеры для задвижек 30ч539р PN 1,0 МПа
| Наименование | L | D | D1 | D2 | n | d | h | H |
|---|---|---|---|---|---|---|---|---|
| Задвижка 30ч539р Ду 350
Наименование
|
290
L
|
520
D
|
460
D1
|
430
D2
|
16
n
|
22
d
|
4
h
|
980
H
|
| Задвижка 30ч539р Ду 400
Наименование
|
310
L
|
580
D
|
515
D1
|
482
D2
|
16
n
|
26
d
|
4
h
|
1145
H
|
| Задвижка 30ч539р Ду 450
Наименование
|
330
L
|
640
D
|
565
D1
|
532
D2
|
20
n
|
26
d
|
4
h
|
1245
H
|
| Задвижка 30ч539р Ду 500
Наименование
|
350
L
|
715
D
|
620
D1
|
585
D2
|
20
n
|
26
d
|
4
h
|
1345
H
|
| Задвижка 30ч539р Ду 600
Наименование
|
390
L
|
840
D
|
725
D1
|
685
D2
|
20
n
|
30
d
|
5
h
|
1575
H
|
| Задвижка 30ч539р Ду 700
Наименование
|
430
L
|
910
D
|
840
D1
|
800
D2
|
24
n
|
30
d
|
5
h
|
1390
H
|
| Задвижка 30ч539р Ду 800
Наименование
|
470
L
|
1025
D
|
950
D1
|
905
D2
|
24
n
|
33
d
|
5
h
|
1570
H
|
Габаритные размеры для задвижек 30ч539р PN 1,6 МПа
| Наименование | L | D | D1 | D2 | n | d | h | H |
|---|---|---|---|---|---|---|---|---|
| Задвижка 30ч539р Ду 350
Наименование
|
290
L
|
520
D
|
470
D1
|
430
D2
|
16
n
|
22
d
|
4
h
|
980
H
|
| Задвижка 30ч539р Ду 400
Наименование
|
310
L
|
580
D
|
525
D1
|
482
D2
|
16
n
|
30 d
|
4
h
|
1145
H
|
| Задвижка 30ч539р Ду 450
Наименование
|
330
L
|
640
D
|
585
D1
|
532
D2
|
20
n
|
30
d
|
4
h
|
1245
H
|
| Задвижка 30ч539р Ду 500
Наименование
|
350
L
|
715
D
|
650
D1
|
585
D2
|
20
n
|
33
d
|
4
h
|
1345
H
|
| Задвижка 30ч539р Ду 600
Наименование
|
390
L
|
840
D
|
770
D1
|
685
D2
|
20
n
|
39
d
|
5
h
|
1575
H
|
| Задвижка 30ч539р Ду 700
Наименование
|
430
L
|
910
D
|
840
D1
|
800
D2
|
24
n
|
39
d
|
5
h
|
1390
H
|
| Задвижка 30ч539р Ду 800
Наименование
|
470
L
|
1025
D
|
950
D1
|
905
D2
|
24
n
|
39
d
|
5
h
|
1570
H
|
Материал исполнения задвижек 30ч539р
1. Корпус: Высокопрочный чугун ВЧ50
2. Обрезиненный клин: EPDM (основание - высокопрочный чугун ВЧ50)
Задвижка чугунная 30ч539р (с обрезиненным клином и редуктором)
30ч539р — полно проходная задвижка с редуктором, которая призвана защищать трубопроводную систему от различных гидроударов и сохранять мощность, не влияя на давление в общей цепи. Задвижка чугунная 30ч539р имеет полностью неразборную конструкцию и её необходимо устанавливать в разных подземных коммуникациях. Устанавливают задвижку 30ч539р на вертикальных и горизонтальных трубопроводах. Управление задвижкой осуществляется с помощью редуктора и выдвижных и не выдвижных штоков. Тип присоединения выбран фланцевый за счёт своей популяризации, он удобен при монтаже и демонтаже запорной арматуры. Использование популярных способов крепления при монтаже сделало 30ч539р популярной на рынке. Ставят эту задвижку в местах, которые должны обеспечивать беспрепятственный доступ для осмотра. Открывать или закрывать данную задвижку необходимо только полностью.
С помощью маховика, объединённого со шпинделем через гайку с обрезиненным клином задвижка 30ч539р перекрывает потоки рабочих сред. Из-за данной конструктивной особенности за счёт поступательного характера движений шпиндель поднимает или опускает обрезиненный клин до максимального прикосновения с корпусной частью задвижки и перекрывает поток рабочей среды.
30ч539р применяется как устройство запорного типа в различных областях: для транспортировки холодной и горячей воды, трубопроводные системы для канализаций и т.д. Заметим еще, что конструктивная особенность, обусловленная использованием обрезиненного клина, даёт этой задвижке превосходную герметичность класса «А». Ко всему прочему не выдвижной шпиндель имеет меньшие размеры, из-за которых можно установить 30ч539р в более ограниченных пространствах.
Для полного перекрытия потока рабочей среды применяется уплотнение типа МЗВ. Позволяющее установить задвижку 30ч539р на различных технических линиях, которые транспортируют воду с максимальной температурой +85 градусов Цельсия и давлением 10 МПа.
Корпус задвижки 30ч539р исполнен из чугуна с маркировкой ВЧ50 (высокопрочный чугун), а обрезиненный клин из каучука EPDM (этиленпропиленовый каучук) устойчивый к воздействиям химических веществ, таких как: полярные растворители, разбавленные кислоты и щелочи. Сама по себе рабочая температура EPDM уплотнения имеет нижний предел в −55 градусов и верхний +125 градусов по Цельсию.
