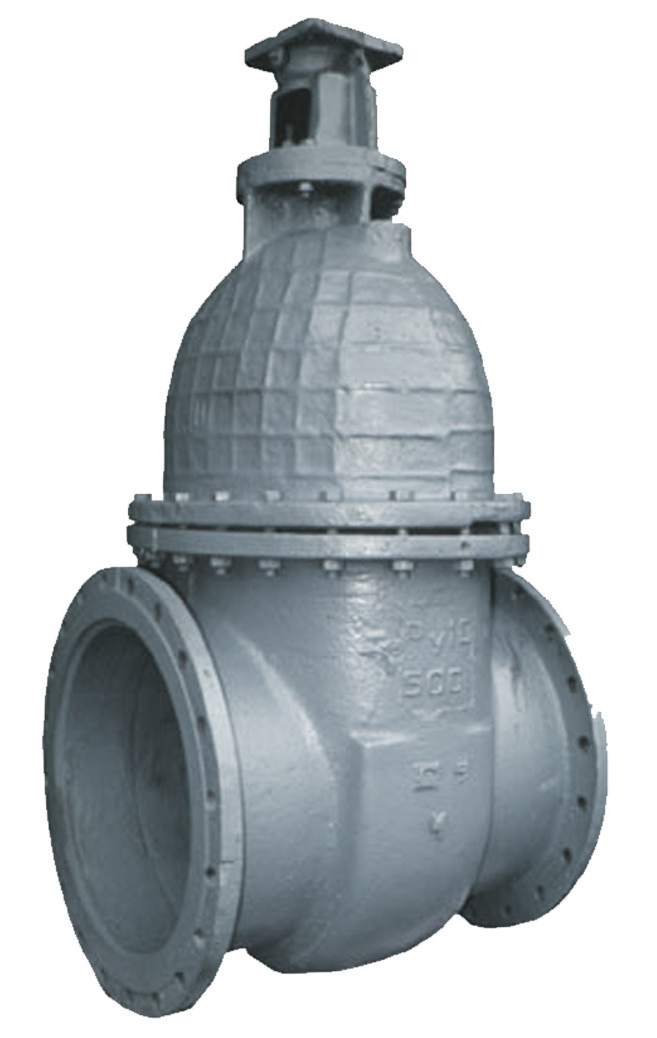

Задвижка чугунная 30ч915бр (DN 500-1200)

Задвижка чугунная 30ч915бр (DN 500-1200)

Технические характеристики:

Изготовление и поставка по:ТУ 28.14.13-001-91349091-2022
Климатическое исполнение и категория размещения:по гост 15150-69 «У»
Материал корпусных деталей:корпус, крышка и клин изготовлены из чугуна
Номинальное давление, PN (МПа):1,0 МПа (10 кг/см2)
Присоединение к трубопроводу:фланцевое
Температура окружающей среды (°C):от -15 до +40 °С
Температура рабочей среды (°C):100 °С
Условный проход, DN (мм):500 мм

Задвижка 30ч915бр предназначена для герметичного перекрытия воды на трубопроводах с помощью дистанционного управления, а именно электропривода.

Задвижка чугунная 30ч915бр (PN 10, DN 500 - 1200)

Задвижка 30ч915бр предназначена для герметичного перекрытия воды на трубопроводах с помощью дистанционного управления, а именно электропривода. В задвижке 30ч915бр уплотнение запорного органа обеспечивается латунными уплотнительными кольцами в корпусе и клине.

Размещение на трубопроводе: любое в верхней полусфере относительно горизонтальной плоскости (в том числе в горизонтальном положении), рекомендуемое положение - вертикальное, приводом вверх. При установке задвижек 30ч915бр в наклонном положении (угол наклона от вертикальной оси свыше 15°), для того чтобы исключить воздействие на трубопровод изгибающего момента из-за смещения центра тяжести изделия, рекомендуется установка опор (подпорок) под бугельный узел задвижек.

Задвижка 30ч915бр может поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).

Габаритные и присоединительные размеры задвижек 30ч915бр

Ду, мм D D1 D2 D3 Dо L L1 b d n Масса с электроприводом, кг Тип электропривода
500
Ду, мм
 640
D
 500
D1
 620
D2
 585
D3
 670
Dо
 700
L
 825
L1
 30
b
 26
d
 20
n
 945
Масса с электроприводом, кг
 Н-В-06
Тип электропривода

Гарантия изготовителя на задвижки 30ч915бр

Гарантийный срок эксплуатации: 18 месяцев со дня ввода в эксплуатацию, при условии соблюдения правил эксплуатации, транспортирования и хранения 7(ж) по ГОСТ 15150-69.

Гарантийная наработка: 400 циклов в пределах гарантийного срока эксплуатации.

Полный средний ресурс: не менее 10000 циклов открыто-закрыто.

Полный средний срок службы: не менее 10 лет.

Методика испытаний задвижки 30ч915бр на предприятии-изготовителем

1. Испытание на прочность и плотность материала корпусных деталей, а также сальникого уплотнения и прокладочных соединений проводятся на стенде водой давлением 1,5 PN=16 кгс/см.

Контроль визуальный в течении времени, необходимого для осмотра.

Механические разрушения, течи, остаточные деформации, потение через металл, пропуск рабочей среды в атмосферу не допускаются.

2. Испытание на герметичность затвора задвижки:

  • установить задвижку на стенд и закрепить ее;
  • заполнить внутреннюю полость задвижки водой до полного вытеснения воздуха;
  • сбросить давление и перекрыть затвор усилием не превышающим допустимое;
  • подать воду давлением 1,1 PN=11 кгс/см и выдержать 1 мин;
  • пропуск воды через затвор со стороны открытого патрубка не допускается;
  • контроль визуальный;
  • сбросить давление воды до нуля; переустановить задвижку 30ч915бр на 180 градусов  и провести испытание на герметичность для второго выходного патрубка.

При индивидуальном заказе предприятие-изготовитель обязуется провести приемо-сдаточные испытания по методике потребителя.
