Запорная арматура / Задвижки

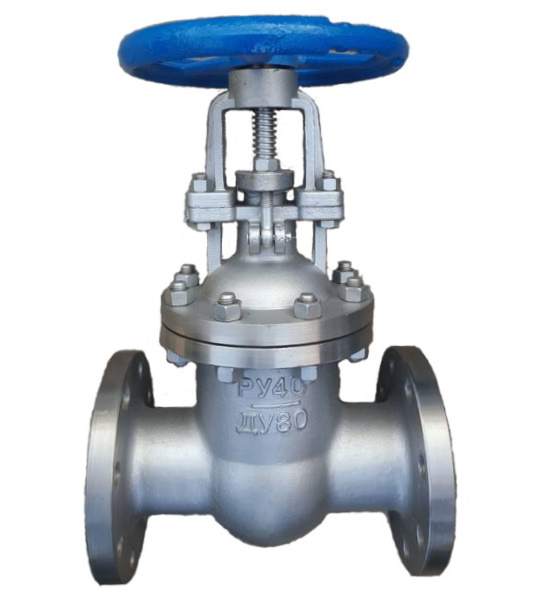

Задвижка нержавеющая 30нж15нж (PN 40, DN 50-400)

Задвижка нержавеющая 30нж15нж (PN 40, DN 50-400)

Скачать документацию

Технические характеристики:

Изготовление и поставка по:ТУ 28.14.13-001-91349091-2022
Климатическое исполнение и категория размещения:По ГОСТ 15150-69: ХЛ1
Наработка на отказ (циклов):2 500
Рабочая среда:Вода, пар. Подается с любой стороны задвижки
Таблица фигура:30нж15нж
Температура рабочей среды (°C):до + 425 °С
Тип привода:ручной (маховик)

Задвижка 30нж15нж является запорным устройством для трубопроводов с разнообразной рабочей средой, такими как нефтепродукты, жидкие и газообразные вещества.

Таблица размеров и параметров

Наименование DN (мм.) L D H D0 Масса, кг
30нж15нж DN 50
Наименование
 50
DN (мм.)
 250
L
 160
D
 355
H
 160
D0
 23
Масса, кг
30нж15нж DN 80
Наименование
 80
DN (мм.)
 310
L
 195
D
 430
H
 160
D0
 42
Масса, кг
30нж15нж DN 100
Наименование
 100
DN (мм.)
 350
L
 230
D
 460
H
 210
D0
 61
Масса, кг
30нж15нж DN 150
Наименование
 150
DN (мм.)
 400
L
 300
D
 640
H
 320
D0
 120
Масса, кг
30нж15нж DN 200
Наименование
 200
DN (мм.)
 420
L
 375
D
 825
H
 320
D0
 194
Масса, кг
30нж15нж DN 250
Наименование
 250
DN (мм.)
 450
L
 445
D
 980
H
 400
D0
 270
Масса, кг
30нж15нж DN 300
Наименование
 300
DN (мм.)
 500
L
 510
D
 1360
H
 480
D0
 383
Масса, кг
30нж15нж DN 400
Наименование
 400
DN (мм.)
 600
L
 655
D
 -
H
 560
D0
 750
Масса, кг

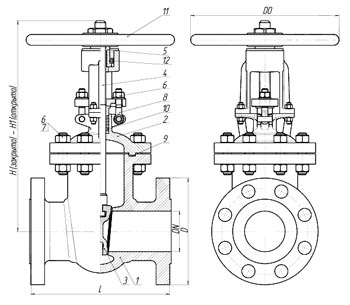

Материалы исполнения задвижки 30нж15нж

  1. Корпус: 12Х18Н9ТЛ
  2. Крышка: 12Х18Н9ТЛ
  3. Клин (диски): 12Х18Н9ТЛ
  4. Шпиндель: 12Х18Н9Т
  5. Гайка шпинделя: латунь ЛС59-1
  6. Гайка: 12Х18Н9Т
  7. Шпилька, болт: 45Х14Н14В2М
  8. Болт откидной или анкерный: 45Х14Н14В2М
  9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  10. Набивка сальника: ТРГ
  11. Маховик: сталь25Л
  12. Подшипник: шариковый упорный
  13. Наплавка на кольце в корпусе: 04Х19Н9С2

Задвижка стальная 30нж15нж

Задвижка 30нж15нж является запорным устройством для трубопроводов с разнообразной рабочей средой, такими как нефтепродукты, жидкие и газообразные вещества. Рабочая температура переносимых веществ может достигать плюс 565 градусов Цельсия. Корпус и составные части задвижки производятся из марки стали высшего качества для обеспечения надежности конструкций. На задвижке размещен механизм с ручным управлением в виде маховика.

Так же изготавливаются образцы 30нж15нж с электроприводом — (задвижка 30нж915нж с электроприводом), для облегчения эксплуатации устройства.

При монтаже устройства необходимо не допускать нагрузок на трубопровод. По мере востребованности могут быть использованы опоры или компенсаторы.

Задвижки 30нж15нж изготавливаются диаметрами условными DN50, DN80, DN100, DN150, DN200, DN250, DN300, DN400.
