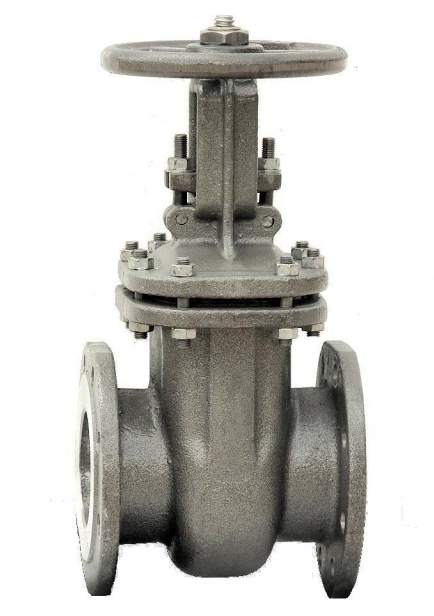

Задвижка нержавеющая 30нж941нж (PN 16, DN 50-800)
Технические характеристики:
Изготовление и поставка по:ТУ 28.14.13-001-91349091-2022
Климатическое исполнение и категория размещения:УХЛ1
Рабочая среда:Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Таблица фигура:30нж941нж
Температура рабочей среды (°C):от −60°С до +600°С
Пожалуйста оставьте заявку на позицию "Задвижка нержавеющая 30нж941нж (PN 16, DN 50-800)" на данной странице. Наш менеджер свяжется с Вами и уточнит условия заказа.
Задвижка нержавеющая 30нж941нж (PN 16, DN 50-800)

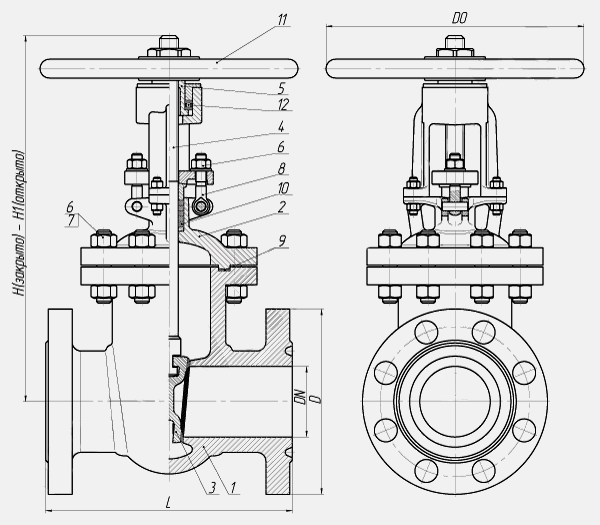

1. Корпус: 12Х18Н9ТЛ
2. Крышка: 12Х18Н9ТЛ
3. Клин (диски): 12Х18Н9ТЛ
4. Шпиндель: 12Х18Н9Т
5. Гайка шпинделя: латунь ЛС59—1
6. Гайка: 12Х18Н9Т
7. Шпилька, болт: 45Х14Н14В2М
8. Болт откидной или анкерный: 45Х14Н14В2М
9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
10. Набивка сальника: ТРГ
11. Подшипник: по ГОСТ 7872-89
12. Наплавка на кольце в корпусе: 04Х19Н9С2
Габаритные размеры задвижек 30нж941нж
| Наименование | DN | L | D | H1 |
|---|---|---|---|---|
| Задвижка 30нж941нж Ду 50
Наименование
|
50
DN
|
180
L
|
160
D
|
303
H1
|
| Задвижка 30нж941нж Ду 80
Наименование
|
80
DN
|
210
L
|
195
D
|
349
H1
|
| Задвижка 30нж941нж Ду 100
Наименование
|
100
DN
|
230
L
|
215
D
|
399
H1
|
| Задвижка 30нж941нж Ду 125
Наименование
|
125
DN
|
255
L
|
245
D
|
460
H1
|
| Задвижка 30нж941нж Ду 150
Наименование
|
150
DN
|
280
L
|
280
D
|
577
H1
|
| Задвижка 30нж941нж Ду 200
Наименование
|
200
DN
|
330
L
|
335
D
|
690
H1
|
| Задвижка 30нж941нж Ду 250
Наименование
|
250
DN
|
450
L
|
405
D
|
838
H1
|
| Задвижка 30нж941нж Ду 300
Наименование
|
300
DN
|
500
L
|
460
D
|
986
H1
|
| Задвижка 30нж941нж Ду 350
Наименование
|
350
DN
|
550
L
|
520
D
|
1205
H1
|
| Задвижка 30нж941нж Ду 400
Наименование
|
400
DN
|
600
L
|
580
D
|
1270
H1
|
| Задвижка 30нж941нж Ду 500
Наименование
|
500
DN
|
700
L
|
710
D
|
1545
H1
|
Характеристики задвижек 30нж941нж для подбора электропривода
| Наименование | Тип присоединения электропривода | Момент, Н*м | Количество оборотов шпинделя |
|---|---|---|---|
| Задвижка 30нж941нж Ду 50
Наименование
|
А
Тип присоединения электропривода
|
52
Момент, Н*м
|
15
Количество оборотов шпинделя
|
| Задвижка 30нж941нж Ду 80
Наименование
|
А
Тип присоединения электропривода
|
84
Момент, Н*м
|
23
Количество оборотов шпинделя
|
| Задвижка 30нж941нж Ду 100
Наименование
|
А
Тип присоединения электропривода
|
84
Момент, Н*м
|
24
Количество оборотов шпинделя
|
| Задвижка 30нж941нж Ду 125
Наименование
|
Б
Тип присоединения электропривода
|
84
Момент, Н*м
|
24
Количество оборотов шпинделя
|
| Задвижка 30нж941нж Ду 150
Наименование
|
Б
Тип присоединения электропривода
|
160
Момент, Н*м
|
33
Количество оборотов шпинделя
|
| Задвижка 30нж941нж Ду 200
Наименование
|
Б
Тип присоединения электропривода
|
160
Момент, Н*м
|
43
Количество оборотов шпинделя
|
| Задвижка 30нж941нж Ду 250
Наименование
|
Б
Тип присоединения электропривода
|
280
Момент, Н*м
|
43
Количество оборотов шпинделя
|
| Задвижка 30нж941нж Ду 300
Наименование
|
В
Тип присоединения электропривода
|
400
Момент, Н*м
|
53
Количество оборотов шпинделя
|
| Задвижка 30нж941нж Ду 350
Наименование
|
В
Тип присоединения электропривода
|
350
Момент, Н*м
|
46
Количество оборотов шпинделя
|
| Задвижка 30нж941нж Ду 400
Наименование
|
В
Тип присоединения электропривода
|
520
Момент, Н*м
|
52
Количество оборотов шпинделя
|
| Задвижка 30нж941нж Ду 500
Наименование
|
В
Тип присоединения электропривода
|
900
Момент, Н*м
|
64
Количество оборотов шпинделя
|
