Задвижка нержавеющая 30нж964нж (PN 25, DN 50-300)
Технические характеристики:
Изготовление и поставка по:ТУ 28.14.13-001-91349091-2022
Класс герметичности по:По ГОСТ 9544-93: «А»
Климатическое исполнение и категория размещения:По ГОСТ 15150-69: УХЛ1
Наработка на отказ (циклов):2500
Рабочая среда:Вода, нефть. Подается с любой стороны задвижки
Таблица фигура:30нж964нж
Температура рабочей среды (°C):до + 565 °С
Тип привода:Электрический - электропривод. Присоединение муфта кулачковая.
Параллельная стальная задвижка 30нж964нж (PN 25, DN 50 — 300) с электроприводным управление.

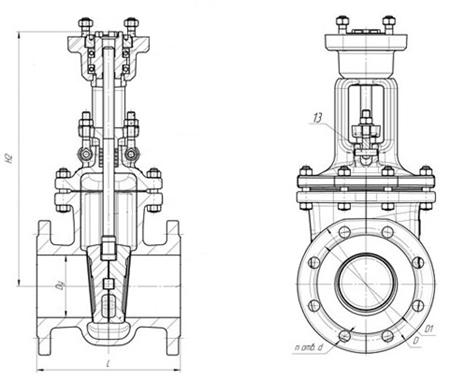

Таблица размеров и параметров
| Наименование | DN | L | D | H2 |
|---|---|---|---|---|
| 30нж964нж DN 50
Наименование
|
50
DN
|
180
L
|
160
D
|
303
H2
|
| 30нж964нж DN 80
Наименование
|
80
DN
|
210
L
|
195
D
|
349
H2
|
| 30нж964нж DN 100
Наименование
|
100
DN
|
230
L
|
230
D
|
399
H2
|
| 30нж964нж DN 150
Наименование
|
150
DN
|
403
L
|
300
D
|
577
H2
|
| 30нж964нж DN 200
Наименование
|
200
DN
|
419
L
|
360
D
|
690
H2
|
| 30нж964нж DN 250
Наименование
|
250
DN
|
457
L
|
425
D
|
838
H2
|
| 30нж964нж DN 300
Наименование
|
300
DN
|
500
L
|
485
D
|
986
H2
|
Материальное исполнение задвижек 30нж964нж
- Корпус: 12Х18Н9ТЛ
- Крышка: 12Х18Н9ТЛ
- Клин (диски): 12Х18Н9ТЛ
- Шпиндель: 12Х18Н9Т
- Гайка шпинделя: латунь ЛС59—1
- Гайка: 12Х18Н9Т
- Шпилька, болт: 45Х14Н14В2М
- Болт откидной или анкерный: 45Х14Н14В2М
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: 04Х19Н9С2
Описание устройства
Параллельная стальная задвижка 30нж964нж (PN 25, DN 50 — 300) с электроприводным управление. Задвижка 30нж964нж (PN 25, DN 50 — 300) реализуется на трубопроводах и магистралях для полного прекращения подачи пара и воды, при температуре до 565°С и давлением Ру-2,5 МПа. Конструкция и состав арматуры позволяет применять ее в холодных климатических зонах.
Установка задвижек осуществляется при помощи фланцев, в любом удобном положении, за исключением приводом вниз.
Задвижка 30нж964нж может быть изготовлена с условными диаметрами: Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300.
