Запорная арматура / Задвижки

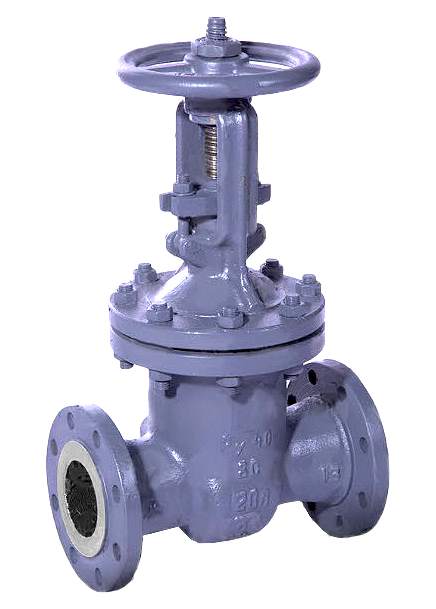

Задвижка стальная 30лс15нж (PN 40, DN 50-350)

Задвижка стальная 30лс15нж (PN 40, DN 50-350)

Скачать документацию

Технические характеристики:

Изготовление и поставка по:ТУ 28.14.13-001-91349091-2022
Климатическое исполнение и категория размещения:По ГОСТ 15150-69: ХЛ1
Наработка на отказ (циклов):2 500
Номинальное давление, PN (МПа):МПа (кгс/см²): 4,0 (40)
Рабочая среда:Вода, пар. Подается с любой стороны задвижки
Температура рабочей среды (°C):до + 425 °С
Тип привода:ручной (маховик)

Задвижка 30лс15нж (PN 10, DN 100 - 500) адаптированная для электропривода. Данная задвижка 30лс15нж (PN 10, DN 100 - 500) может быть применена на трубопроводах различного назначения.

Таблица размеров и параметров

DN L D D1 H H1 H2 H3 Do Ød-n Масса, кг
50
DN
 250
L
 160
D
 125
D1
 355
H
 410
H1
 -
H2
 345
H3
 160
Do
 18-4
Ød-n
 23
Масса, кг
80
DN
 310
L
 195
D
 160
D1
 430
H
 515
H1
 -
H2
 420
H3
 160
Do
 18-8
Ød-n
 42
Масса, кг
100
DN
 350
L
 230
D
 190
D1
 460
H
 565
H1
 -
H2
 450
H3
 210
Do
 22-8
Ød-n
 61
Масса, кг
125/100
DN
150
DN
 400
L
 300
D
 250
D1
 640
H
 810
H1
 -
H2
 650
H3
 320
Do
 26-8
Ød-n
 120
Масса, кг
200
DN
 420
L
 375
D
 322
D1
 825
H
 1020
H1
 -
H2
 810
H3
 320
Do
 30-12
Ød-n
 194
Масса, кг
250/200
DN
250
DN
 450
L
 445
D
 385
D1
 980
H
 1250
H1
 1270
H2
 965
H3
 400
Do
 33-12
Ød-n
 270
Масса, кг
300
DN
 500
L
 510
D
 450
D1
 1360
H
 1700
H1
 1720
H2
 1345
H3
 480
Do
 33-16
Ød-n
 383
Масса, кг
350
DN
 -
L
 -
D
 -
D1
 -
H
 -
H1
 -
H2
 -
H3
 -
Do
 -
Ød-n
 -
Масса, кг
400
DN
 600
L
 655
D
 585
D1
 -
H
 -
H1
 2040
H2
 1565
H3
 560
Do
 39-16
Ød-n
 750
Масса, кг
500
DN
 -
L
 -
D
 -
D1
 -
H
 -
H1
 -
H2
 -
H3
 -
Do
 -
Ød-n
 -
Масса, кг
600
DN
 -
L
 -
D
 -
D1
 -
H
 -
H1
 -
H2
 -
H3
 -
Do
 -
Ød-n
 -
Масса, кг
700
DN
 -
L
 -
D
 -
D1
 -
H
 -
H1
 -
H2
 -
H3
 -
Do
 -
Ød-n
 -
Масса, кг
800
DN
 -
L
 -
D
 -
D1
 -
H
 -
H1
 -
H2
 -
H3
 -
Do
 -
Ød-n
 -
Масса, кг

Материалы исполнения задвижки 30лс15нж (PN 25, DN 50-350)

  1. Корпус: 20ГЛ
  2. Крышка: 20ГЛ
  3. Клин (диски): 20ГЛ
  4. Шпиндель: 14Х17Н2
  5. Гайка шпинделя: латунь ЛС59-1
  6. Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87
  7. Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87
  8. Болт откидной или анкерный: сталь 40Х
  9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  10. Набивка сальника: ТРГ
  11. Маховик: 20ГЛ
  12. Подшипник: шариковый упорный
  13. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  14. Наплавка на клине: 13Х25Т, 10Х17Т

Задвижка стальная 30лс15нж (PN 40, DN 50-350)

Задвижка 30лс15нж (PN 10, DN 100 - 500) адаптированная для электропривода. Данная задвижка 30лс15нж (PN 10, DN 100 - 500) может быть применена на трубопроводах различного назначения. Основной характеристикой является эффективная и быстрая возможность ограничивать поступление жидкостей или газов в температурном режиме от -60 до 425°С и давлением Ру-4,0 МПа.

При совершении монтажных работ задвижки необходимо руководствоваться ГОСТом 12,2,063-81.

Детали корпуса задвижек изготавливаются из стали марок: 25Л, 20ГЛ, 12Х18Н9ТЛ. Производится задвижка 30лс15нж со следующими диаметрами: Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду350.
