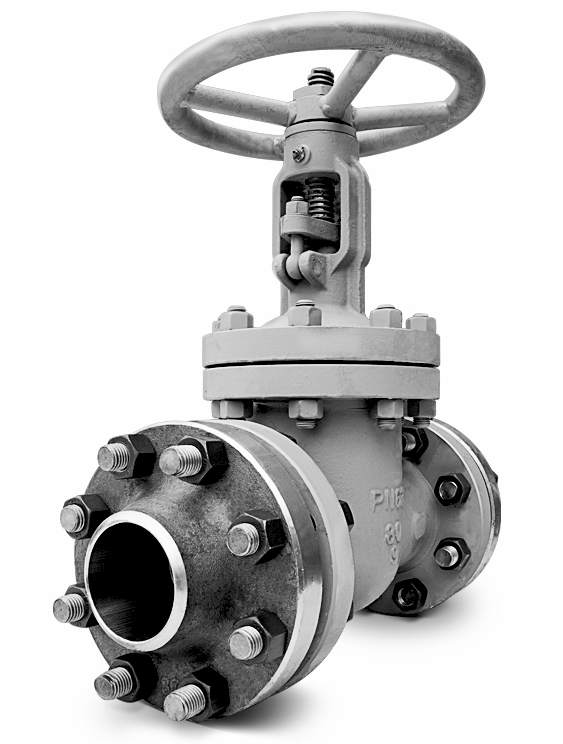

Задвижка стальная 30лс564нж (PN 25, DN 500-700)
Технические характеристики:
Изготовление и поставка по:ТУ 28.14.13-001-91349091-2022
Климатическое исполнение и категория размещения:ХЛ1
Рабочая среда:Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Таблица фигура:30лс564нж
Температура рабочей среды (°C):от −60°С до +450°
Пожалуйста оставьте заявку на позицию "Задвижка стальная 30лс564нж (PN 25, DN 500-700)" на данной странице. Наш менеджер свяжется с Вами и уточнит условия заказа.
Задвижка стальная 30лс564нж (PN 25, DN 500-700)

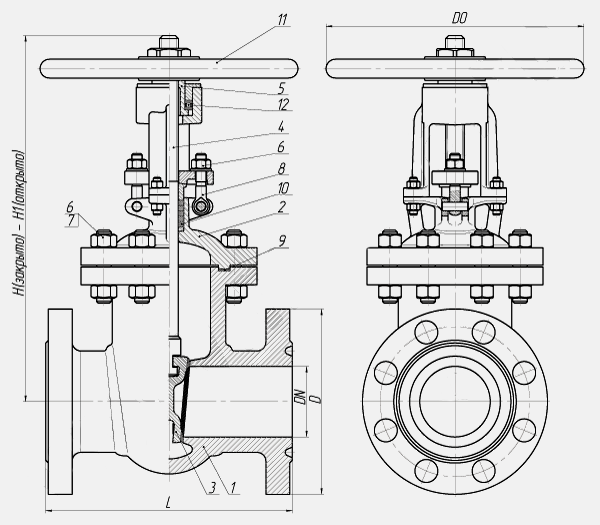

1. Корпус: 20ГЛ
2. Крышка: 20ГЛ
3. Клин (диски): 20ГЛ
4. Шпиндель: 14Х17Н2
5. Гайка шпинделя: латунь ЛС59—1
6. Гайка: сталь 35Х
7. Шпилька, болт: сталь 40Х
8. Болт откидной: сталь 40Х
9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
10. Набивка сальника: ТРГ
11. Подшипник: по ГОСТ 7872-89
12. Редуктор: редуктор конический или цилиндрический
13. Наплавка на кольце в корпусе: 07Х25Н13
14. Наплавка на клине: сталь по типу 20Х13
Габаритные размеры задвижек 30лс564нж
| Наименование | DN | L | D | H3 |
|---|---|---|---|---|
| Задвижка 30лс564нж Ду 400
Наименование
|
400
DN
|
600
L
|
610
D
|
1710
H3
|
| Задвижка 30лс564нж Ду 500
Наименование
|
500
DN
|
700
L
|
730
D
|
2170
H3
|
| Задвижка 30лс564нж Ду 600
Наименование
|
600
DN
|
800
L
|
840
D
|
2325
H3
|
| Задвижка 30лс564нж Ду 700
Наименование
|
700
DN
|
900
L
|
960
D
|
2825
H3
|
| Задвижка 30лс564нж Ду 800
Наименование
|
800
DN
|
1000
L
|
1075
D
|
3480
H3
|
| Задвижка 30лс564нж Ду 1000
Наименование
|
1000
DN
|
1200
L
|
1315
D
|
4280
H3
|
| Задвижка 30лс564нж Ду 1200
Наименование
|
1200
DN
|
1400
L
|
1525
D
|
5190
H3
|
