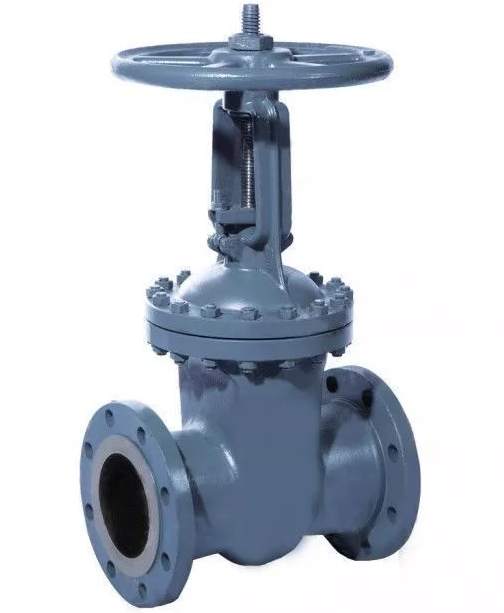

Задвижка стальная 30лс64нж (PN 25, DN 50-500)
Технические характеристики:
Изготовление и поставка по:ТУ 28.14.13-001-91349091-2022
Климатическое исполнение и категория размещения:ХЛ1
Рабочая среда:Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Таблица фигура:30лс64нж
Температура рабочей среды (°C):от −60°С до +450°С (для жаростойкого исполнения до +600°С)
Пожалуйста оставьте заявку на позицию "Задвижка стальная 30лс64нж (PN 25, DN 50-500)" на данной странице. Наш менеджер свяжется с Вами и уточнит условия заказа.
Задвижка стальная 30лс64нж (PN 25, DN 50-500)
1. Корпус: 20ГЛ
2. Крышка: 20ГЛ
3. Клин (диски): 20ГЛ
4. Шпиндель: 14Х17Н2
5. Гайка шпинделя: латунь ЛС59—1
6. Гайка: сталь 35Х
7. Шпилька, болт: сталь 40Х
8. Болт откидной: сталь 40Х
9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
10. Набивка сальника: ТРГ
11. Маховик: 20ГЛ
12. Подшипник: по ГОСТ 7872-89
13. Наплавка на кольце в корпусе: 07Х25Н13
14. Наплавка на клине: сталь по типу 20Х13
Габаритные размеры задвижек 30лс64нж
| Наименование | DN | L | D | D0 | H | H1 |
|---|---|---|---|---|---|---|
| Задвижка 30лс64нж Ду 50
Наименование
|
50
DN
|
180
L
|
160
D
|
160
D0
|
281
H
|
346
H1
|
| Задвижка 30лс64нж Ду 80
Наименование
|
80
DN
|
210
L
|
195
D
|
160
D0
|
336
H
|
428
H1
|
| Задвижка 30лс64нж Ду 100
Наименование
|
100
DN
|
230
L
|
230
D
|
210
D0
|
385
H
|
496
H1
|
| Задвижка 30лс64нж Ду 150
Наименование
|
150
DN
|
403
L
|
300
D
|
320
D0
|
576
H
|
742
H1
|
| Задвижка 30лс64нж Ду 200
Наименование
|
200
DN
|
419
L
|
360
D
|
320
D0
|
686
H
|
902
H1
|
| Задвижка 30лс64нж Ду 250
Наименование
|
250
DN
|
457
L
|
425
D
|
400
D0
|
854
H
|
1118
H1
|
| Задвижка 30лс64нж Ду 300
Наименование
|
300
DN
|
500
L
|
485
D
|
460
D0
|
998
H
|
1315
H1
|
| Задвижка 30лс64нж Ду 350
Наименование
|
350
DN
|
550
L
|
550
D
|
460
D0
|
1220
H
|
1570
H1
|
| Задвижка 30лс64нж Ду 400
Наименование
|
400
DN
|
600
L
|
610
D
|
480
D0
|
1300
H
|
1708
H1
|
