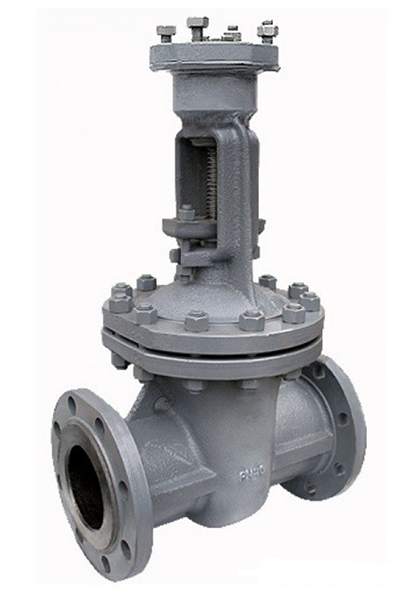

Задвижка стальная 30лс915нж (PN 40, DN 50-350)
Технические характеристики:
Изготовление и поставка по:ТУ 28.14.13-001-91349091-2022
Климатическое исполнение и категория размещения:ХЛ1
Рабочая среда:Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие.
Таблица фигура:30лс915нж
Температура рабочей среды (°C):от -60°С до +450°С
Задвижка нержавеющая 30лс915нж (PN 25, DN 50-300)

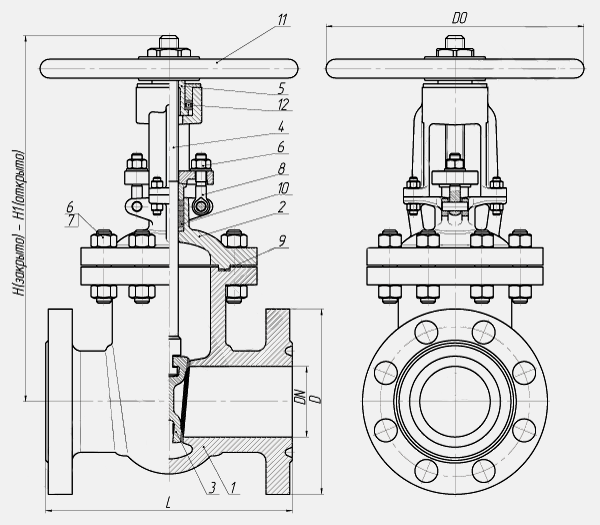

1. Корпус: 20ГЛ
2. Крышка: 20ГЛ
3. Клин (диски): 20ГЛ
4. Шпиндель: 14Х17Н2
5. Гайка шпинделя: латунь ЛС59-1
6. Гайка: сталь 35Х
7. Шпилька, болт: сталь 40Х
8. Болт откидной или анкерный: сталь 40Х
9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
10. Набивка сальника: ТРГ
11. Подшипник: по ГОСТ 7872-89
12. Наплавка на кольце в корпусе: 07Х25Н13
13. Наплавка на клине: сталь по типу 20Х13
Габаритные размеры задвижек 30лс915нж
| Наименование | DN | L | D | H2 |
|---|---|---|---|---|
| Задвижка 30лс915нж Ду 50
Наименование
|
50
DN
|
216/250
L
|
160
D
|
345
H2
|
| Задвижка 30лс915нж Ду 80
Наименование
|
80
DN
|
283/310
L
|
195
D
|
423
H2
|
| Задвижка 30лс915нж Ду 100
Наименование
|
100
DN
|
305/350
L
|
230
D
|
491
H2
|
| Задвижка 30лс915нж Ду 150
Наименование
|
150
DN
|
403/450
L
|
300
D
|
654
H2
|
| Задвижка 30лс915нж Ду 200
Наименование
|
200
DN
|
419
L
|
375
D
|
775
H2
|
| Задвижка 30лс915нж Ду 250
Наименование
|
250
DN
|
457
L
|
445
D
|
965
H2
|
| Задвижка 30лс915нж Ду 300
Наименование
|
300
DN
|
502
L
|
510
D
|
1345
H2
|
| Задвижка 30лс915нж Ду 350
Наименование
|
350
DN
|
762
L
|
570
D
|
1250
H2
|
| Задвижка 30лс915нж Ду 400
Наименование
|
400
DN
|
838
L
|
655
D
|
1565
H2
|
| Задвижка 30лс915нж Ду 500
Наименование
|
500
DN
|
991
L
|
755
D
|
1776
H2
|
Характеристики задвижек 30лс915нж для подбора электропривода
| Наименование | Тип присоединения электропривода | Момент, Н*м | Количество оборотов шпинделя |
|---|---|---|---|
| Задвижка 30лс915нж Ду 50
Наименование
|
А
Тип присоединения электропривода
|
60 Момент, Н*м
|
15
Количество оборотов шпинделя
|
| Задвижка 30лс915нж Ду 80
Наименование
|
А
Тип присоединения электропривода
|
100
Момент, Н*м
|
19
Количество оборотов шпинделя
|
| Задвижка 30лс915нж Ду 100
Наименование
|
Б
Тип присоединения электропривода
|
110
Момент, Н*м
|
24
Количество оборотов шпинделя
|
| Задвижка 30лс915нж Ду 150
Наименование
|
Б
Тип присоединения электропривода
|
200
Момент, Н*м
|
33
Количество оборотов шпинделя
|
| Задвижка 30лс915нж Ду 200
Наименование
|
Б
Тип присоединения электропривода
|
300
Момент, Н*м
|
37
Количество оборотов шпинделя
|
| Задвижка 30лс915нж Ду 250
Наименование
|
В
Тип присоединения электропривода
|
460
Момент, Н*м
|
45
Количество оборотов шпинделя
|
| Задвижка 30лс915нж Ду 300
Наименование
|
В
Тип присоединения электропривода
|
550
Момент, Н*м
|
40
Количество оборотов шпинделя
|
| Задвижка 30лс915нж Ду 350
Наименование
|
В
Тип присоединения электропривода
|
950
Момент, Н*м
|
46
Количество оборотов шпинделя
|
| Задвижка 30лс915нж Ду 400
Наименование
|
Г
Тип присоединения электропривода
|
1200
Момент, Н*м
|
52
Количество оборотов шпинделя
|
| Задвижка 30лс915нж Ду 500
Наименование
|
Г
Тип присоединения электропривода
|
2000
Момент, Н*м
|
64
Количество оборотов шпинделя
|
