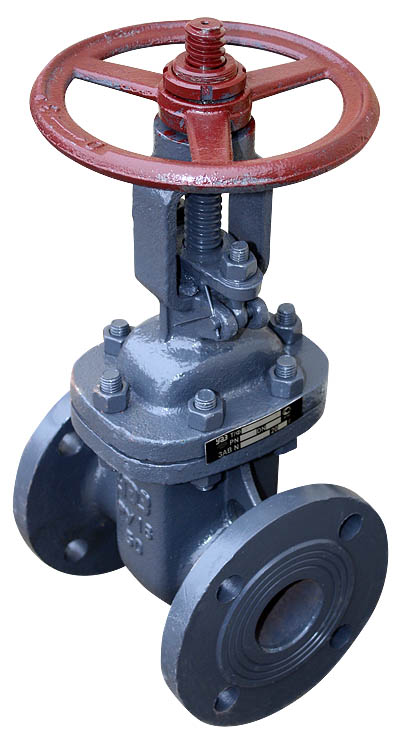

Задвижка стальная 30с41нж (DN 50-400)
Технические характеристики:
Задвижка стальная литая ручная 30с41нж (ЗКЛ2-16) Ру16 — представляет собой литую клиновую задвижку, имеющую выдвижной шпиндель. Эта запорная арматура предназначена для установки на различных технологических трубопроводах, транспортирующих неагрессивные пр
Таблица размеров и параметров
| DN (мм) |
Строительная длина L (мм) |
Внешний диаметр фланцев D (мм) |
Крутящий момент на шпинделе, не более |
Масса изделия, не более (кг) |
|---|---|---|---|---|
| 50
DN (мм)
|
180
Строительная длина L (мм)
|
160
Внешний диаметр фланцев D (мм)
|
85
Крутящий момент на шпинделе, не более
|
15
Масса изделия, не более (кг)
|
| 80
DN (мм)
|
210
Строительная длина L (мм)
|
195
Внешний диаметр фланцев D (мм)
|
120
Крутящий момент на шпинделе, не более
|
22
Масса изделия, не более (кг)
|
| 100
DN (мм)
|
230
Строительная длина L (мм)
|
215
Внешний диаметр фланцев D (мм)
|
255
Крутящий момент на шпинделе, не более
|
32
Масса изделия, не более (кг)
|
| 125
DN (мм)
|
255
Строительная длина L (мм)
|
245
Внешний диаметр фланцев D (мм)
|
285
Крутящий момент на шпинделе, не более
|
45
Масса изделия, не более (кг)
|
| 150
DN (мм)
|
280
Строительная длина L (мм)
|
280
Внешний диаметр фланцев D (мм)
|
330
Крутящий момент на шпинделе, не более
|
65
Масса изделия, не более (кг)
|
| 200
DN (мм)
|
335
Строительная длина L (мм)
|
300
Внешний диаметр фланцев D (мм)
|
450
Крутящий момент на шпинделе, не более
|
80
Масса изделия, не более (кг)
|
| 250
DN (мм)
|
450
Строительная длина L (мм)
|
405
Внешний диаметр фланцев D (мм)
|
530
Крутящий момент на шпинделе, не более
|
118
Масса изделия, не более (кг)
|
| 300
DN (мм)
|
500
Строительная длина L (мм)
|
460
Внешний диаметр фланцев D (мм)
|
750
Крутящий момент на шпинделе, не более
|
320
Масса изделия, не более (кг)
|
| 350
DN (мм)
|
550
Строительная длина L (мм)
|
520
Внешний диаметр фланцев D (мм)
|
880
Крутящий момент на шпинделе, не более
|
450
Масса изделия, не более (кг)
|
| 400
DN (мм)
|
600
Строительная длина L (мм)
|
580
Внешний диаметр фланцев D (мм)
|
1300
Крутящий момент на шпинделе, не более
|
550
Масса изделия, не более (кг)
|
Материальное исполнение задвижек 30с41нж
- Корпус: сталь 25Л
- Крышка: сталь 25Л
- Клин (диски): сталь 25Л
- Шпиндель: 20Х13
- Гайка шпинделя: сталь 45, латунь ЛС59-1 (для исполнения под приварку)
- Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5 -87
- Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
- Болт откидной: сталь 35
- Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит
- Набивка сальника: АГИ, ТРГ
- Маховик: сталь 25Л
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
- Наплавка на клине: 13Х25Т, 10Х17Т
Описание устройства
Задвижка стальная литая ручная 30с41нж (ЗКЛ2-16) Ру16 — представляет собой литую клиновую задвижку, имеющую выдвижной шпиндель. Эта запорная арматура предназначена для установки на различных технологических трубопроводах, транспортирующих неагрессивные продукты, такие как нефть, пар и вода. Главным назначением стальных задвижек 30с41нж является полное перекрытие потоков рабочей среды на магистральных и промысловых трубопроводах, а также на промышленных и коммунально-хозяйственных предприятиях.
Рабочая среда задвижки 30с41нж — вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, попутный нефтяной и природный газ и другие рабочие среды не агрессивные к материалам деталей.
Задвижка стальная 30с41нж повсеместно используется в роли запорного механизма в трубопроводах, предназначенных для транспортировки неагрессивных по отношению к материалу корпуса и не токсичных жидкостей и газов, в основном нефтепродуктов, воды и пара. Эта задвижка оснащена ручным приводом, крепится путем фланцевого соединения или приваркой к корпусу трубопровода. Затвор задвижки 30с41нж обеспечивает герметичность класса А. Рабочее положение изделия может быть любым, кроме положения штурвалом вниз. Затвор может быть полностью закрыт или же полностью открыт. Направление подачи среды — любое. 30с41нж выдерживает давление до 1.6 Мпа и температуру в пределах −40 С° — +425 С°. Доступны модификации следующих диаметров: 50/80/100/125/150/200/250/300/350/400 мм. Конструкция задвижки 30с41нж состоит из: Крышки из углеродной стали; Гаек из углеродной стали; Чугунного маховика; Опоры из углеродной стали; Корпуса из углеродной стали; Прокладки из терморасширенного гафрита; Упорной пластина из углеродной стали; Клина из антикоррозийной стали; Латунной резьбовая втулки; Графитного сальникового уплотнения; Шпинделя из антикоррозийной стали; Болтов из углеродной стали.
Принцип работы задвижки очень прост: при вращении маховика, вращается и втулка. Резьбовая втулка преобразует вращательные движения в поступательные. Это и приводит к закрытию или открытию проходного сечения.
Установку и обслуживание таких механизмов лучше доверить квалифицированным специалистам, которые имеют знания об технических особенностях, мерах безопасности и опыт работы с подобными устройствами. При попытке установить задвижку самостоятельно без специальных навыков вы рискуете выполнить работу не правильно, что приведет к неисправности или поломке задвижки. Правильный монтаж и соблюдение правил использования задвижек 30с41нж зависит их срок службы и исправность работы.
Купить задвижку 30с41нж можно в компании Уральский арматурный завод. Это гарантирует вам покупку качественного, надежного устройства, соответствующего всем современным российским и европейским принятым стандартам качества. Вся продукция нашей компании продается с подробной документации к приобретаемому изделию. Мы предлагаем вашему выбору любую трубопроводную арматуру, среди которой вы найдете и задвижки 30с41нж по очень выгодным и приятным ценам.
