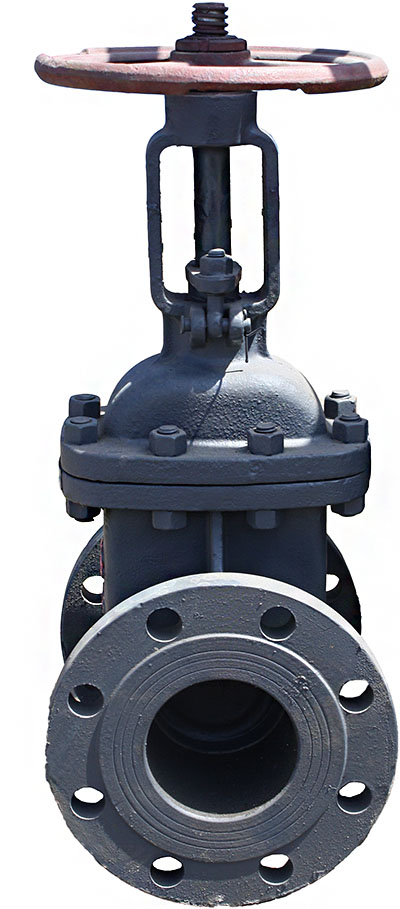

Задвижка стальная 30с64нж (DN 50-400)
Технические характеристики:
Задвижка стальная 30с64нж предназначается для монтажа на трубопроводных системах в качестве запорно-регулирующего устройства.
Таблица размеров и параметров
| DN (мм) |
Строительная длина L (мм) |
Внешний диаметр фланцев D (мм) |
Крутящий момент на шпинделе, не более |
Масса изделия (кг) |
|---|---|---|---|---|
| 50
DN (мм)
|
180
Строительная длина L (мм)
|
160
Внешний диаметр фланцев D (мм)
|
95
Крутящий момент на шпинделе, не более
|
18
Масса изделия (кг)
|
| 80
DN (мм)
|
210
Строительная длина L (мм)
|
195
Внешний диаметр фланцев D (мм)
|
135
Крутящий момент на шпинделе, не более
|
22
Масса изделия (кг)
|
| 100
DN (мм)
|
230
Строительная длина L (мм)
|
230
Внешний диаметр фланцев D (мм)
|
280
Крутящий момент на шпинделе, не более
|
30
Масса изделия (кг)
|
| 150
DN (мм)
|
403
Строительная длина L (мм)
|
300
Внешний диаметр фланцев D (мм)
|
365
Крутящий момент на шпинделе, не более
|
59
Масса изделия (кг)
|
| 200
DN (мм)
|
419
Строительная длина L (мм)
|
360
Внешний диаметр фланцев D (мм)
|
495
Крутящий момент на шпинделе, не более
|
90
Масса изделия (кг)
|
| 250
DN (мм)
|
457
Строительная длина L (мм)
|
425
Внешний диаметр фланцев D (мм)
|
585
Крутящий момент на шпинделе, не более
|
116
Масса изделия (кг)
|
| 300
DN (мм)
|
500
Строительная длина L (мм)
|
485
Внешний диаметр фланцев D (мм)
|
825
Крутящий момент на шпинделе, не более
|
170
Масса изделия (кг)
|
| 400
DN (мм)
|
600
Строительная длина L (мм)
|
610
Внешний диаметр фланцев D (мм)
|
1430
Крутящий момент на шпинделе, не более
|
400
Масса изделия (кг)
|
Материальное исполнение задвижек 30с64нж
- Корпус: сталь 25Л
- Крышка: сталь 25Л
- Клин (диски): сталь 25Л
- Шпиндель: 20Х13
- Гайка шпинделя: латунь ЛС59-1
- Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
- Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
- Болт откидной: сталь 35
- Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
- Набивка сальника: АГИ, ТРГ
- Маховик: сталь25Л
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
- Наплавка на клине: 13Х25Т, 10Х17Т
Описание устройства
Задвижка стальная 30с64нж предназначается для монтажа на трубопроводных системах в качестве запорно-регулирующего устройства. Корпус клиновой задвижки изготавливается из стали марок 20ГЛ, 25Л, 12Х18Н9ТЛ. Бывают исполнения с присоединением под фланцы и под приварку, ручным управлением, а так же редуктором (30с564нж) и под электропривод (30с964нж). Данный вид запорного устройства имеет водонепроницаемость «А» класса по ГОСТ 9544-2015. Обладает долгим сроком эксплуатации не менее 11 лет и отпускается с гарантией — 24 месяца. 30с64нж позволяет транспортировать пар, воздух, аммиак, нефтепродукты, жидкие и углеводородные среды, воду при максимально допустимом давлении рабочей среды в 2.5МПа и максимальной температурой до +450°C.
Принцип работы задвижки очень прост: при вращении маховика, вращается и втулка. Резьбовая втулка преобразует вращательные движения в поступательные. Это и приводит к закрытию или открытию проходного сечения.
Установку и обслуживание таких механизмов лучше доверить квалифицированным специалистам, которые имеют знания об технических особенностях, мерах безопасности и опыт работы с подобными устройствами. При попытке установить задвижку самостоятельно без специальных навыков вы рискуете выполнить работу не правильно, что приведет к неисправности или поломке задвижки. Правильный монтаж и соблюдение правил использования задвижек 30с64нж зависит их срок службы и исправность работы.
