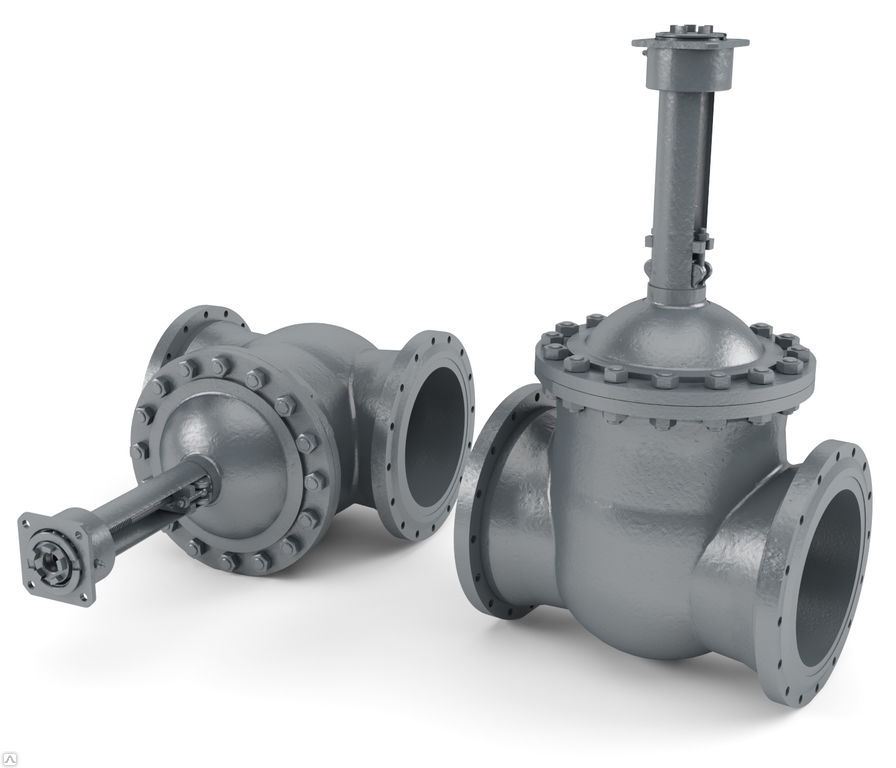

Задвижка стальная 30с964нж (DN 50-1200)
Технические характеристики:
Таблица размеров и параметров
| Наименование | DN | L | D | H2 | Вес (кг.) |
|---|---|---|---|---|---|
| Задвижка 30с964нж Ду50
Наименование
|
50
DN
|
180
L
|
160
D
|
303
H2
|
Вес (кг.)
|
| Задвижка 30с964нж Ду80
Наименование
|
80
DN
|
210
L
|
195
D
|
349
H2
|
Вес (кг.)
|
| Задвижка 30с964нж Ду100
Наименование
|
100
DN
|
230
L
|
230
D
|
399
H2
|
Вес (кг.)
|
| Задвижка 30с964нж Ду150
Наименование
|
150
DN
|
403
L
|
300
D
|
577
H2
|
Вес (кг.)
|
| Задвижка 30с964нж Ду200
Наименование
|
200
DN
|
419
L
|
360
D
|
690
H2
|
Вес (кг.)
|
| Задвижка 30с964нж Ду250
Наименование
|
250
DN
|
500
L
|
425
D
|
838
H2
|
Вес (кг.)
|
| Задвижка 30с964нж Ду300
Наименование
|
300
DN
|
500
L
|
485
D
|
986
H2
|
Вес (кг.)
|
| Задвижка 30с964нж Ду350
Наименование
|
350
DN
|
550
L
|
520
D
|
1205
H2
|
Вес (кг.)
|
| Задвижка 30с964нж Ду400
Наименование
|
400
DN
|
600
L
|
610
D
|
1425
H2
|
Вес (кг.)
|
| Задвижка 30с964нж Ду500
Наименование
|
500
DN
|
700
L
|
730
D
|
1545
H2
|
Вес (кг.)
|
| Задвижка 30с964нж Ду600
Наименование
|
600
DN
|
800
L
|
840
D
|
1665
H2
|
Вес (кг.)
|
| Задвижка 30с964нж Ду700
Наименование
|
700
DN
|
900
L
|
960
D
|
2070
H2
|
Вес (кг.)
|
| Задвижка 30с964нж Ду800
Наименование
|
800
DN
|
1000
L
|
1075
D
|
2625
H2
|
Вес (кг.)
|
| Задвижка 30с964нж Ду1000
Наименование
|
1000
DN
|
1200
L
|
1315
D
|
3230
H2
|
Вес (кг.)
|
| Задвижка 30с964нж Ду1200
Наименование
|
1200
DN
|
1400
L
|
1525
D
|
3935
H2
|
Вес (кг.)
|
| Наименование | Тип присоединения электропривода |
Момент H*м |
Количество оборотов шпинделя |
|---|---|---|---|
| Задвижка 30с964нж Ду50
Наименование
|
А
Тип присоединения электропривода
|
52
Момент H*м
|
15
Количество оборотов шпинделя
|
| Задвижка 30с964нж Ду80
Наименование
|
А
Тип присоединения электропривода
|
84
Момент H*м
|
23
Количество оборотов шпинделя
|
| Задвижка 30с964нж Ду100
Наименование
|
А
Тип присоединения электропривода
|
100
Момент H*м
|
24
Количество оборотов шпинделя
|
| Задвижка 30с964нж Ду150
Наименование
|
Б
Тип присоединения электропривода
|
190
Момент H*м
|
33
Количество оборотов шпинделя
|
| Задвижка 30с964нж Ду200
Наименование
|
Б
Тип присоединения электропривода
|
210
Момент H*м
|
43
Количество оборотов шпинделя
|
| Задвижка 30с964нж Ду250
Наименование
|
Б
Тип присоединения электропривода
|
280
Момент H*м
|
43
Количество оборотов шпинделя
|
| Задвижка 30с964нж Ду300
Наименование
|
Б/В
Тип присоединения электропривода
|
300/400
Момент H*м
|
53
Количество оборотов шпинделя
|
| Задвижка 30с964нж Ду400
Наименование
|
В
Тип присоединения электропривода
|
1000
Момент H*м
|
52
Количество оборотов шпинделя
|
| Задвижка 30с964нж Ду500
Наименование
|
Г
Тип присоединения электропривода
|
1500
Момент H*м
|
65
Количество оборотов шпинделя
|
| Задвижка 30с964нж Ду600
Наименование
|
Г
Тип присоединения электропривода
|
2325
Момент H*м
|
62
Количество оборотов шпинделя
|
| Задвижка 30с964нж Ду700
Наименование
|
Д
Тип присоединения электропривода
|
3330
Момент H*м
|
75
Количество оборотов шпинделя
|
| Задвижка 30с964нж Ду800
Наименование
|
Д
Тип присоединения электропривода
|
4575
Момент H*м
|
85
Количество оборотов шпинделя
|
| Задвижка 30с964нж Ду1000
Наименование
|
Д
Тип присоединения электропривода
|
8580
Момент H*м
|
105
Количество оборотов шпинделя
|
| Задвижка 30с964нж Ду1200
Наименование
|
Д
Тип присоединения электропривода
|
12000
Момент H*м
|
110
Количество оборотов шпинделя
|
Материалы корпусных деталей задвижки 30с964нж
- Корпус: сталь 25Л
- Крышка: сталь 25Л
- Клин (диски): сталь 25Л
- Шпиндель: 20Х13
- Гайка шпинделя: латунь ЛС59-1
- Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
- Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
- Болт откидной: сталь 35
- Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
- Набивка сальника: АГИ, ТРГ
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
- Наплавка на клине: 13Х25Т, 10Х17Т
Описание устройства
Принцип работы задвижки очень прост: при вращении редуктора, вращается и резьбовая втулка, которая в дальнейшем преобразует вращательные движения в поступательные. Это и приводит к закрытию или открытию проходного сечения.
Задвижка стальная 30с964нж предназначается для монтажа на трубопроводных системах в качестве запорно-регулирующего устройства управляемой электроприводом. Корпус клиновой задвижки изготавливается из стали марок 20ГЛ, 25Л, 12Х18Н9ТЛ. Бывают исполнения с присоединением под фланцы и под приварку, ручным управлением, а так же редуктором (30с564нж) и под электропривод (30с964нж). Данный вид запорного устройства имеет водонепроницаемость «А» класса по ГОСТ 9544-2015. Обладает долгим сроком эксплуатации не менее 11 лет и отпускается с гарантией — 24 месяца. 30с964нж позволяет транспортировать пар, воздух, аммиак, нефтепродукты, жидкие и углеводородные среды, воду при максимально допустимом давлении рабочей среды в 2.5МПа и максимальной температурой до +450°C.
Установку и обслуживание таких механизмов лучше доверить квалифицированным специалистам, которые имеют знания об технических особенностях, мерах безопасности и опыт работы с подобными устройствами. При попытке установить задвижку самостоятельно без специальных навыков вы рискуете выполнить работу не правильно, что приведет к неисправности или поломке задвижки. Правильный монтаж и соблюдение правил использования задвижек 30с964нж зависит их срок службы и исправность работы.
Купить задвижку можно в нашей компании. Для этого заполните форму заявки на данной странице и наш менеджер свяжется с Вами в самые короткие сроки. Это гарантирует вам покупку качественного, надежного устройства, соответствующего всем современным российским и европейским принятым стандартам качества. Вся продукция нашей компании продается с подробной документации к приобретаемому изделию. Мы предлагаем вашему выбору любую трубопроводную арматуру, среди которой вы найдете и задвижки 30с964нж по очень выгодным и приятным ценам.
