Задвижка стальная 31лс45нж (PN 160 DN 50-150)

Скачать документацию

Технические характеристики:

Изготовление и поставка по:ТУ 28.14.13-001-91349091-2022

Класс герметичности по:По ГОСТ P 54808-2011: А

Климатическое исполнение и категория размещения:По ГОСТ 15150-69: УХЛ1

Наработка на отказ (циклов):2000

Рабочая среда:Вода, нефть. Подается с любой стороны задвижки

Таблица фигура:31лс45нж

Температура рабочей среды (°C):до + 450 °С

Тип привода:ручной, с помощью маховика

Задвижки 31лс45нж для Ру 160 кгс/см2 (PN 16 МПа) – это запорная арматура высокого качества, производится ориентированно для умеренно холодных (УХЛ1) климатических условий.

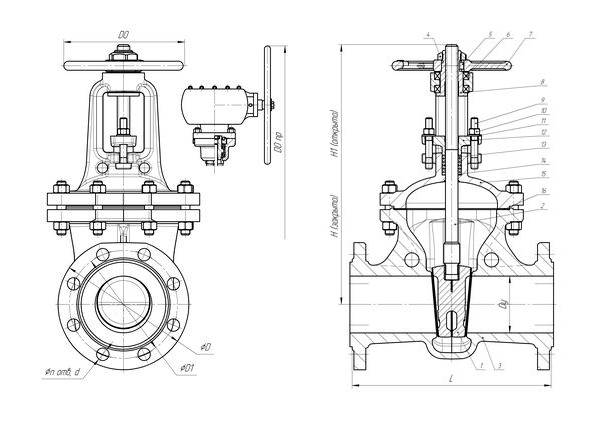

Таблица размеров и параметров

Наименование	DN	L	D	D0	H	H1
31лс45нж DN 50 Наименование	50 DN	180 L	195 D	200 D0	574 H	644 H1
31лс45нж DN 80 Наименование	80 DN	210 L	230 D	200 D0	709 H	804 H1
31лс45нж DN 100 Наименование	100 DN	230 L	265 D	200 D0	784 H	904 H1
31лс45нж DN 150 Наименование	150 DN	403 L	350 D	200 D0	H	H1

Материалы исполнения задвижки 31лс45нж (PN 160 DN 50-150)

Корпус: 20ГЛ
Крышка: 20ГЛ
Клин: 20ГЛ
Шпиндель: 08Х18Н10
Гайка шпинделя: латунь ЛС59-1
Гайка: 35ХМ
Шпилька, болт: 35ХМ
Болт откидной: сталь 35ХМ
Прокладка: спирально-навитая
Набивка сальника: ТРГ
Маховик: сталь 25Л / чугун СЧ 20
Подшипник: шариковый упорный
Наплавка на кольце в корпусе: 08Х18Н10
Наплавка на клине: 08Х18Н10
