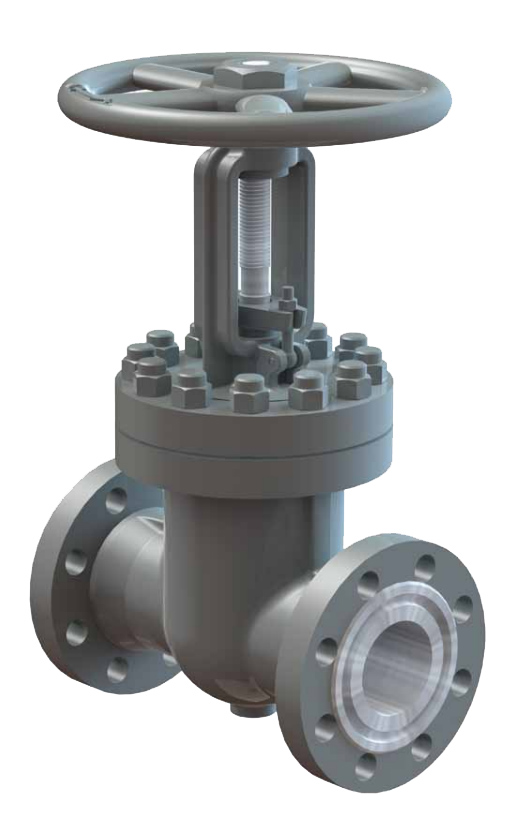

Задвижка стальная 31с45нж (DN 50-150)
Технические характеристики:
Изготовление и поставка по:ТУ 28.14.13-001-91349091-2022
Класс герметичности по:«А», по ГОСТ Р 54808-2011
Климатическое исполнение и категория размещения:У1
Материал корпусных деталей:сталь 20
Номинальное давление, PN (МПа):160, 250
Присоединение к трубопроводу:фланцевое
Рабочая среда:вода, пар, нефть, масло, природный газ, неагрессивные жидкие и газообразные среды, жидкие неагрессивные нефтепродукты, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Таблица фигура:31с45нж
Температура окружающей среды (°C):от -40 до +40
Температура рабочей среды (°C):от -40 до +425
Тип привода:ручной
Условный проход, DN (мм):50 - 150
Данный вид запорной арматуры предназначен для установки в трубопроводах и перекрытия следующих рабочих сред: масло, жидкие не агрессивные нефтепродукты, не агрессивные газообразные и жидкие среды, пар и вода.

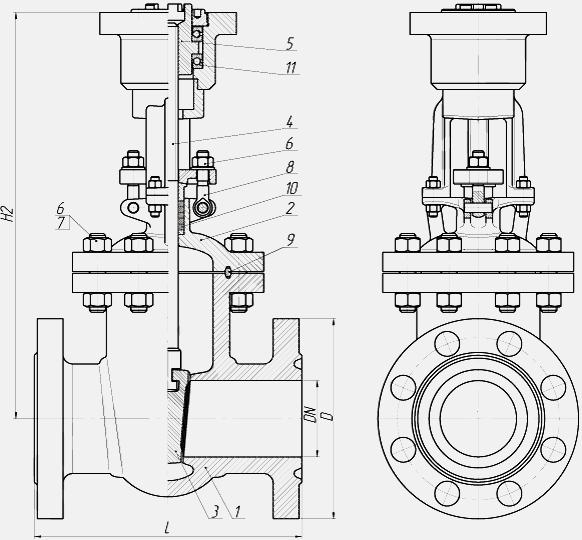

Таблица размеров и параметров
| Наименование | DN | L | D | D0 | H | H1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| Задвижка 31с45нж Ду50
Наименование
|
50
DN
|
300
L
|
195
D
|
200
D0
|
574
H
|
644
H1
|
52
Масса, кг
|
| Задвижка 31с45нж Ду80
Наименование
|
80
DN
|
390
L
|
230
D
|
200
D0
|
709
H
|
809
H1
|
99
Масса, кг
|
| Задвижка 31с45нж Ду100
Наименование
|
100
DN
|
450
L
|
265
D
|
200
D0
|
784
H
|
904
H1
|
142
Масса, кг
|
| Задвижка 31с45нж Ду150
Наименование
|
150
DN
|
600
L
|
-
D
|
-
D0
|
-
H
|
-
H1
|
350
Масса, кг
|
31с45нж - материальное исполнение задвижки:
- Корпус: сталь 25Л
- Крышка: сталь 25Л
- Клин: сталь 25Л
- Шпиндель: 20Х13
- Гайка шпинделя: латунь ЛС59-1
- Гайка: сталь 45
- Шпилька, болт: 35ХМ
- Болт откидной: 35ХМ
- Прокладка: спирально-навитая
- Набивка сальника: ТРГ
- Маховик: сталь 25Л / чугун СЧ 20
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: 20Х13
- Наплавка на клине: 20Х13
Задвижка клиновая 31с45нж
Данный вид запорной арматуры предназначен для установки в трубопроводах и перекрытия следующих рабочих сред: масло, жидкие неагрессивные нефтепродукты, неагрессивные газообразные и жидкие среды, пар и вода. Задвижки ЗКС позволяют транспортировать рабочую среду с уровнем давления от 16 до 160 бар.Изготавливаются из отечественного сырья по ТУ 28.14.13-001-91349091-2022, применяются на трубопроводных системах малого и среднего диаметра. Температура рабочей среды варьируется от -40°C до +425°C.
